Τα τρία βήματα της κατασκευής μετασχηματιστών: Η ιστορία πίσω από την περιέλιξη, τη συναρμολόγηση και τη δοκιμή

Στο μεγάλο σχήμα των σύγχρονων συστημάτων ηλεκτρικής ενέργειας, οι μετασχηματιστές είναι γνωστοί ως η «καρδιά» του ηλεκτρικού δικτύου. Στέκεται αθόρυβα σε υποσταθμούς, βιομηχανικά πάρκα ή γωνιές πόλεων, αλλά αναλαμβάνει τις βασικές αποστολές της μετατροπής τάσης, της μετάδοσης ισχύος και της ηλεκτρικής απομόνωσης. Είναι η αόρατη ψυχή που συντηρεί τη λειτουργία της σύγχρονης κοινωνίας. Ωστόσο, λίγοι γνωρίζουν ότι η διαδικασία γέννησης αυτής της βαριάς «καρδιάς» από το μηδέν δεν είναι μια απλή λειτουργία βιομηχανικής γραμμής συναρμολόγησης, αλλά ένα μακρύ ταξίδι που συνδυάζει φυσική ακρίβεια, επιστήμη υλικών και εξαιρετική χειροτεχνία. Σε αυτή την αόρατη γραμμή παραγωγής, η ανάδυση κάθε μετασχηματιστή ενσωματώνει τη σοφία αμέτρητων μηχανικών και τον ιδρώτα των τεχνιτών. Από την επανειλημμένη εξέταση των σχεδίων σχεδιασμού έως την τελική αποδοχή της παράδοσης τελικού προϊόντος, ολόκληρη η διαδικασία κατασκευής μπορεί να συνοψιστεί σε μεγάλο βαθμό σε τρεις αλληλένδετες κινήσεις του πυρήνα - "τύλιγμα, εγκατάσταση και δοκιμή". Πίσω από αυτές τις φαινομενικά απλές τρεις λέξεις κρύβεται η απόλυτη επιδίωξη της ακρίβειας χιλιοστών και η σιωπηλή δέσμευση για δεκαετίες στην ασφάλεια ισχύος.

Μέρος πρώτο: Περιέλιξη - η γέννηση του «νεύρου» του μετασχηματιστή

Αν ο μετασχηματιστής συγκριθεί με το ανθρώπινο σώμα, τότε οι περιελίξεις είναι το «νευρωνικό του δίκτυο». Αυτό το βήμα είναι η ψυχή ολόκληρης της διαδικασίας κατασκευής και καθορίζει τη μελλοντική απόδοση και τη διάρκεια ζωής του μετασχηματιστή.

Στο εργαστήριο καθαρισμού με σταθερή θερμοκρασία και υγρασία, τεχνικοί εργάτες χειρίζονται τεράστιες περιελίξεις. Οι πρώτες ύλες στα χέρια τους δεν είναι συνηθισμένα χάλκινα σύρματα, αλλά επίπεδα χάλκινα σύρματα ή ταινίες αλουμινίου που έχουν μονωθεί ειδικά. Κάθε στρώμα περιέλιξης απαιτεί την τοποθέτηση μονωτικού χαρτιού υψηλής αντοχής ή μονωτικής μεμβράνης ανάμεσα στα καλώδια, κάτι που είναι σαν να βάζετε στρώματα ισχυρού «προστατευτικού ρουχισμού» για τα «νεύρα».

Περιέλιξη: Πλέξιμο ακριβείας ηλεκτρομαγνητικής μετατροπής

Το βασικό μυστικό της διαδικασίας περιέλιξης είναι «σφιχτό, ομοιόμορφο και ακριβές»:

• "Σφιχτό": Κάθε στροφή του πηνίου πρέπει να εφαρμόζει σφιχτά χωρίς να αφήνει κενά, γεγονός που επηρεάζει άμεσα τη μελλοντική απόδοση μετατροπής ισχύος
• «Ζυγή»: Η κατανομή των μονωτικών υλικών πρέπει να είναι απολύτως ομοιόμορφη. Οποιαδήποτε αδυναμία μπορεί να γίνει ένας κρυφός κίνδυνος μελλοντικής κατάρρευσης.
• "Ακριβές": Το γεωμετρικό μέγεθος και ο αριθμός των στροφών της περιέλιξης πρέπει να είναι ακριβείς σε χιλιοστά και δέκατα των στροφών

Η περιέλιξη του πηνίου του μετασχηματιστή είναι ο απόλυτος πυρήνας μετατροπής ηλεκτρομαγνητικής ενέργειας και η «ψυχή» που καθορίζει την απόδοση του εξοπλισμού. Η ποιότητα της διαδικασίας περιέλιξης καθορίζει άμεσα την ηλεκτρική απόδοση, την αντίσταση βραχυκυκλώματος και τη μακροπρόθεσμη αξιοπιστία και τη διάρκεια ζωής του μετασχηματιστή. Δεν πρόκειται σε καμία περίπτωση για μια απλή δράση «περιέλιξης», αλλά για ένα παιχνίδι σε βάθος με ηλεκτρομαγνητικές φυσικές ιδιότητες. Είναι μια διπλή δοκιμασία της υπομονής και των ικανοτήτων του τεχνίτη.

Περπατώντας στο ευρύχωρο εργαστήριο περιελίξεων, το τεράστιο μηχάνημα περιελίξεων περιστρέφεται αργά μέσα στον χαμηλό ήχο του βουητού. Τα σύρματα χαλκού υψηλής καθαρότητας στοιβάζονται στρώμα-στρώμα στον ακριβή μονωτικό σκελετό με τακτοποιημένο τρόπο. Για μετασχηματιστές υψηλής συχνότητας ή ειδικούς μετασχηματιστές, οι απαιτήσεις διεργασίας είναι πιο αυστηρές. Για να ξεπεραστεί το «φαινόμενο δέρματος» και το «φαινόμενο εγγύτητας» υπό ρεύμα υψηλής συχνότητας (δηλαδή, το ρεύμα ρέει προς την επιφάνεια του αγωγού, με αποτέλεσμα αυξημένη αντίσταση και θέρμανση), οι τεχνίτες χρειάζεται συχνά να χρησιμοποιούν σύρμα Litz στριμμένο από πολλαπλούς κλώνους νημάτων ή να ελέγχουν αυστηρά το φυσικό πάχος του αγωγού. Κατά τη διαδικασία περιέλιξης, ο έλεγχος της τάσης είναι κορυφαία προτεραιότητα: εάν η τάση είναι πολύ υψηλή, θα λεπτύνει το σύρμα και θα καταστρέψει ακόμη και το μονωτικό φιλμ βαφής στην επιφάνειά του. εάν η τάση είναι πολύ μικρή, το πηνίο θα χαλαρώσει και θα παραμορφωθεί, γεγονός που όχι μόνο θα επηρεάσει την απόδοση της θερμικής αγωγιμότητας, αλλά θα οδηγήσει επίσης σε μείωση της μηχανικής αντοχής υπό την επίδραση της ηλεκτρομαγνητικής δύναμης.

Προκειμένου να μειωθεί η επαγωγή διαρροής και να επιτευχθεί καλύτερη απόδοση μαγνητικής σύζευξης, οι σύγχρονοι μετασχηματιστές χρησιμοποιούν συχνά τη "μέθοδο περιέλιξης με παρεμβολή" ή "μέθοδο περιέλιξης σάντουιτς", δηλαδή, η κύρια περιέλιξη χωρίζεται στα δύο και η δευτερεύουσα περιέλιξη τοποθετείται έξυπνα στη μέση. Επιπλέον, προκειμένου να κατασταλεί η παρεμβολή του θορύβου κοινής λειτουργίας υψηλής συχνότητας στον περιφερειακό εξοπλισμό, μερικές φορές προστίθεται ένα στρώμα θωράκισης από φύλλο χαλκού μεταξύ της κύριας και της δευτερεύουσας πλευράς για να οδηγήσει με ασφάλεια το ρεύμα παρεμβολής πίσω στο καλώδιο γείωσης. Μετά την περιέλιξη κάθε στρώσης, είναι απαραίτητο να τοποθετήσετε ταινία πολυιμιδίου ανθεκτική σε υψηλή θερμοκρασία ή σύνθετο μονωτικό χαρτί DMD, το οποίο δεν είναι μόνο μια φυσική απομόνωση μεταξύ των στρωμάτων, αλλά και μια βασική γραμμή άμυνας για την ηλεκτρική μόνωση. Ακριβώς όπως ο μεγάλος τεχνίτης Zhang Guoyun, όταν βρίσκεται αντιμέτωπος με χιλιάδες συνδέσμους συγκόλλησης ακριβείας και δεκάδες χιλιάδες μέτρα καλωδίων στον μετασχηματιστή μετατροπέα UHV, πρέπει να βασιστεί σε ένα ζευγάρι επιδέξια χέρια και ένα ειδικό δερμάτινο σφυρί για να ελέγξει με ακρίβεια τη γεωμετρική ανοχή του πηνίου που ζυγίζει δεκάδες τόνους συν 1 mm. Αυτή δεν είναι μόνο μια ακραία πρόκληση για τη σωματική δύναμη, αλλά και η απόλυτη ερμηνεία της λέξης «εφευρετικότητα».

Μέρος Δεύτερο: Συναρμολόγηση - Κατασκευή του «Σώματος και Οστών» του Μετασχηματιστή

Εάν η περιέλιξη δίνει στον μετασχηματιστή τα «νεύρα» του, τότε η συναρμολόγηση είναι να δημιουργήσει το «σώμα και τα οστά» του. Αυτή η διαδικασία συναρμολογεί τον πυρήνα, τις περιελίξεις και άλλα εξαρτήματα σε ένα οργανικό σύνολο.

• Συναρμολόγηση πυρήνα:Ο πυρήνας του μετασχηματιστή αποτελείται από στοιβαγμένα φύλλα χάλυβα πυριτίου τόσο λεπτά όσο το χαρτί. Η επιφάνεια αυτών των φύλλων από χάλυβα πυριτίου καλύπτεται με ειδική μονωτική επίστρωση για τη μείωση των απωλειών δινορευμάτων. Οι εργάτες στοιβάζουν χιλιάδες φύλλα πυριτίου με ακρίβεια σαν ένα παζλ. Κάθε κομμάτι πρέπει να είναι στη σωστή κατεύθυνση και να έχει σφιχτές ενώσεις. Μετά την ολοκλήρωση, μια τεράστια υδραυλική συσκευή χρησιμοποιείται για την άσκηση δεκάδων τόνων πίεσης για να διασφαλιστεί ότι ο πυρήνας του σιδήρου είναι σφιχτός και δεν έχει κενά.

• Συγκρότημα περιέλιξης:Τοποθετήστε προσεκτικά το τυλιγμένο πηνίο στη στήλη του πυρήνα του σιδήρου. Αυτή η διαδικασία απαιτεί ακριβείς τεχνικές ανύψωσης και μεγάλη εμπειρία, επειδή η μόνωση περιελίξεων είναι εξαιρετικά εύθραυστη και τυχόν γρατσουνιές μπορεί να προκαλέσουν βραχυκύκλωμα σε μελλοντικές εργασίες.

• Εγκατάσταση δεξαμενής λαδιού και εξαρτημάτων:Για μετασχηματιστές βυθισμένους στο λάδι, το επόμενο βήμα είναι η συγκόλληση και η συναρμολόγηση της δεξαμενής λαδιού. Η δεξαμενή λαδιού δεν είναι μόνο ένα δοχείο, αλλά και το «καλοριφέρ» του μετασχηματιστή. Οι σύγχρονες δεξαμενές λαδιού μετασχηματιστή έχουν σχεδιαστεί με σύνθετες διόδους λαδιού στο εσωτερικό, οι οποίες μπορούν να οδηγήσουν το λάδι μετασχηματιστή να κυκλοφορεί αποτελεσματικά και να διαχέει τη θερμότητα. Τέλος, εγκαταστήστε διάφορα αξεσουάρ όπως δακτύλιους, συντηρητή λαδιού, συσκευή ψύξης και προστατευτικά ρελέ.

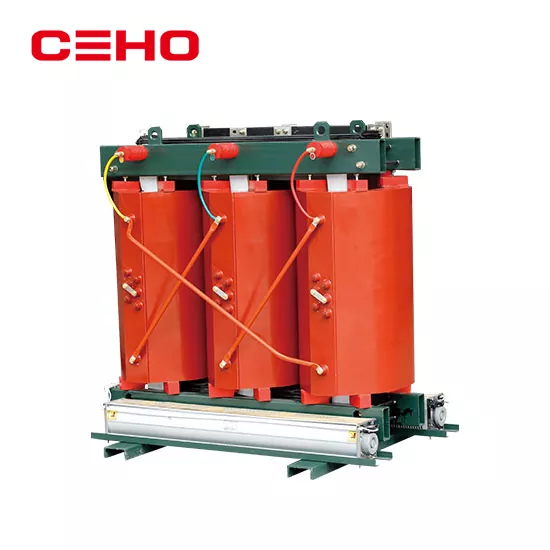

Αφού ολοκληρωθεί η συναρμολόγηση, ο μετασχηματιστής θα υποβληθεί σε μια κρίσιμη «βάπτιση» - επεξεργασία μόνωσης. Είτε πρόκειται για χύτευση κενού από εποξειδική ρητίνη για μετασχηματιστές ξηρού τύπου είτε για εμποτισμό υπό πίεση κενού (VPI) για μετασχηματιστές βυθισμένους στο λάδι, ο βασικός σκοπός είναι να αφαιρεθεί πλήρως η υγρασία και οι φυσαλίδες αέρα μέσα στα πηνία. Σε περιβάλλον υψηλού κενού, το μονωτικό χρώμα ή το λάδι μετασχηματιστή μπορεί να διεισδύσει σε κάθε μικροσκοπικό κενό και να σχηματίσει ένα ισχυρό και πυκνό προστατευτικό στρώμα μετά τη σκλήρυνση. Αυτό όχι μόνο ενισχύει σημαντικά τη θερμική αγωγιμότητα του εξοπλισμού και μεταφέρει αποτελεσματικά την εσωτερική θερμότητα στην επιφάνεια, αλλά επίσης απομονώνει αποτελεσματικά την υγρασία και το οξυγόνο από το εξωτερικό, αποτρέπει τη γήρανση και την υποβάθμιση των μονωτικών υλικών κατά τη μακροχρόνια λειτουργία και διασφαλίζει ότι ο μετασχηματιστής είναι στερεός κατά τις δεκαετίες λειτουργίας του.

Ο διευθυντής του εργαστηρίου συναρμολόγησης μας είπε: "Η διαδικασία συναρμολόγησης είναι μια δοκιμή τόσο της σωματικής δύναμης όσο και της πνευματικής δύναμης. Το σώμα ενός μετασχηματιστή μεσαίου μεγέθους ζυγίζει δεκάδες τόνους, αλλά οι απαιτήσεις ακρίβειας λειτουργίας φτάνουν σε επίπεδα χιλιοστών. Ειδικά όταν οι περιελίξεις εισάγονται στον σιδερένιο πυρήνα, είναι δύσκολο για τους απλούς να κατανοήσουν τη δύναμη και την αίσθηση που απαιτεί και τα δύο."

Μέρος Τρίτο: Δοκιμές – Έκδοση «Πιστοποιητικού Υγείας» στον Μετασχηματιστή

Μετά τα δύο πρώτα βήματα, ένας μετασχηματιστής έχει αρχίσει να διαμορφώνεται, αλλά εάν είναι «υγιής και ικανός» και ικανός να λειτουργεί σταθερά για τις επόμενες δεκαετίες πρέπει να επαληθευτεί μέσω αυστηρών δοκιμών. Αυτό το στάδιο μπορεί να θεωρηθεί ως μια ολοκληρωμένη φυσική εξέταση του μετασχηματιστή και η έκδοση «πιστοποιητικού υγείας».

Όταν ο μετασχηματιστής βγαίνει τελικά από τη γραμμή συναρμολόγησης και η εμφάνισή του αρχίζει να διαμορφώνεται, δεν έχει πραγματικά «τελειώσει». Προτού παραδοθεί στους χρήστες και συνδεθεί στο ηλεκτρικό δίκτυο, πρέπει να περάσει από μια σειρά σχεδόν σκληρών δοκιμών προσομοίωσης. Αυτό είναι το τελευταίο κεφάλαιο των «τριών βημάτων» κατασκευής – δοκιμών. Αυτός ο σύνδεσμος είναι το τελευταίο εμπόδιο για την ποιότητα του προϊόντος και η πιο άμεση επαλήθευση της θεωρίας σχεδιασμού.

Η εξέταση ρουτίνας είναι μια βασική φυσική εξέταση:

• Δοκιμή αναλογίας μετασχηματισμού και πολικότητας: επαληθεύστε εάν ο μετασχηματιστής μπορεί να "αλλάξει" τη σωστή τάση
• Δοκιμή αντίστασης DC: Ελέγξτε εάν υπάρχουν "κρυμμένα ελαττώματα", όπως σπασμένα καλώδια και κακές επαφές μέσα στην περιέλιξη.
• Δοκιμή αντίστασης μόνωσης: Αξιολόγηση της υγείας του "συστήματος μόνωσης" του μετασχηματιστή
• Δοκιμές χωρίς φορτίο και φορτίο: μετρήστε το "επίπεδο κατανάλωσης ενέργειας" και την "απόδοση λειτουργίας" του μετασχηματιστή

Ειδικές δοκιμές είναι οι αξονικές τομογραφίες βάθους:

+  Έλεγχος τάσης αντοχής επαγωγής και μερικής εκφόρτισης: Αυτή είναι μια από τις πιο κρίσιμες δοκιμές. Υπό τις συνθήκες αρκετές φορές υψηλότερης από την ονομαστική τάση, διαρκεί για δεκάδες λεπτά και ταυτόχρονα, χρησιμοποιείται ένας ευαίσθητος αισθητήρας για να "παρακολουθήσει" εάν υπάρχει "τσιρίζοντας" ήχος μερικής εκφόρτισης μέσα στον μετασχηματιστή. Οποιοδήποτε μη φυσιολογικό σήμα εκφόρτισης σημαίνει ότι υπάρχει κρυφός κίνδυνος στο σύστημα μόνωσης

+  Δοκιμή πρόσκρουσης κεραυνού και πρόσκρουσης λειτουργίας: προσομοιώστε την πρόσκρουση φυσικών κεραυνών και σφαλμάτων του δικτύου ηλεκτρικής ενέργειας στον μετασχηματιστή για να δοκιμάσετε την «αντίσταση στην πίεση» του

+  Δοκιμή αύξησης θερμοκρασίας: Αφήστε τον μετασχηματιστή να λειτουργεί υπό ονομαστικό φορτίο για μεγάλο χρονικό διάστημα και μετρήστε τη θερμοκρασία κάθε εξαρτήματος για να διασφαλίσετε ότι δεν θα "υπερθερμανθεί" στις πιο σοβαρές συνθήκες.

Η κοινή γλώσσα πίσω από τα τρία βήματα: λιτή και εφευρετικότητα

Σε όλη τη διαδικασία «τύλιξης, συναρμολόγησης και δοκιμής» είναι η λιτή διαχείριση της σύγχρονης βιομηχανίας και η ευρηματικότητα της παραδοσιακής κατασκευής.

Στο σημερινό εργοστάσιο μετασχηματιστών, κάθε διαδικασία έχει μια τυπική οδηγία λειτουργίας και κάθε βασική παράμετρος καταγράφεται σε πραγματικό χρόνο και φορτώνεται στο MES (Manufacturing Execution System), επιτυγχάνοντας πλήρη ιχνηλασιμότητα της διαδικασίας. Σαρώνοντας τον κωδικό QR στον μετασχηματιστή, μπορείτε να δείτε το "προφίλ πλήρους κύκλου ζωής" του - του οποίου χρησιμοποιήθηκαν φύλλα πυριτίου χάλυβα, ποιος τυλίγεται τα πηνία και κάθε σημείο δεδομένων κατά τη διάρκεια της δοκιμής.

Αλλά την ίδια στιγμή, η εμπειρία και η κρίση των παλιών δασκάλων είναι ακόμα αναντικατάστατες. Η αίσθηση κατά την περιέλιξη, η χωρική κρίση κατά τη συναρμολόγηση και η ανάλυση των αιτιών των ανωμαλιών της δοκιμής. Αυτές οι «σιωπηρές γνώσεις» που δεν μπορούν να κωδικοποιηθούν πλήρως εξακολουθούν να είναι το κλειδί για την κατασκευή μετασχηματιστών υψηλής ποιότητας.

Από το εργαστήριο στο πλέγμα

Οι μετασχηματιστές που έχουν ολοκληρώσει τα τρία στάδια της "περιέλιξης, εγκατάστασης και δοκιμής" και έχουν περάσει όλες τις δοκιμές θα καθαριστούν προσεκτικά, θα βαφτούν και θα συσκευαστούν, έτοιμοι για αποστολή σε όλα τα μέρη της χώρας, ακόμη και στο εξωτερικό. Θα εγκατασταθούν στον υποσταθμό, θα συνδεθούν στο ηλεκτρικό δίκτυο και θα αρχίσουν να φυλάνε σιωπηλά για δεκαετίες.

Όταν απολαμβάνουμε σταθερή και αξιόπιστη ηλεκτρική ενέργεια, λίγοι άνθρωποι θα πίστευαν ότι το ομαλό «ταξίδι» κάθε κιλοβατώρας ηλεκτρικής ενέργειας ξεκινά με αυτές τις ακριβείς και αυστηρές διαδικασίες στο εργαστήριο κατασκευής μετασχηματιστών. Περιέλιξη, εγκατάσταση και δοκιμή - πίσω από αυτές τις τρεις απλές λέξεις βρίσκεται η συσσώρευση αμέτρητων λεπτομερειών διαδικασίας, ο συνδυασμός κατασκευής ακριβείας και αυστηρών δοκιμών και η εμμονή της ποιότητας από γενιές κατασκευαστών μετασχηματιστών.

Σε αυτήν την εποχή αυξανόμενης εξάρτησης από την ηλεκτρική ενέργεια, η «διαδικασία τριών βημάτων» της κατασκευής μετασχηματιστών θα συνεχίσει να εξελίσσεται, ενσωματώνοντας πιο έξυπνα και πράσινα νέα στοιχεία, αλλά η βασική επιδίωξη της ακρίβειας, της αξιοπιστίας και της ασφάλειας δεν θα αλλάξει ποτέ. Γιατί κάθε μετασχηματιστής δεν μεταφέρει μόνο ρεύμα και τάση, αλλά και το φως και τη δύναμη της σύγχρονης κοινωνίας.
