Πλήρες σετ εξοπλισμού χαμηλής τάσης

1.Βασικός ορισμός

Ο εξοπλισμός πλήρους σετ χαμηλής τάσης είναι ένα πλήρες σύνολο ηλεκτρικών συσκευών που χρησιμοποιούνται για διανομή ισχύος, έλεγχο και προστασία σε σενάρια όπου η τάση AC είναι ≤ 1000V και η τάση DC είναι ≤ 1500V. Περιλαμβάνει κυρίως πλήρη σετ διακοπτών χαμηλής τάσης, ερμάρια διακοπτών χαμηλής τάσης, κουτιά διανομής χαμηλής τάσης και άλλες κατηγορίες. Ως βασικός εξοπλισμός για τη μετάδοση ισχύος χαμηλής τάσης σε συστήματα ισχύος, χρησιμοποιείται ευρέως σε εργοστάσια, κτίρια, νέα ενέργεια και άλλους τομείς.

Ο σχεδιασμός, η παραγωγή και η λειτουργία αυτού του εξοπλισμού πρέπει να συμμορφώνονται αυστηρά με τη σειρά εθνικών προτύπων GB/T 7251 και πρέπει να περάσουν την Πιστοποίηση Υποχρεωτικής Προϊόντος της Κίνας (CCC). Επί του παρόντος, ο πλήρης εξοπλισμός χαμηλής τάσης αναβαθμίζεται προς την ευφυΐα και την ψηφιοποίηση. Το διεθνές πρότυποΠρόσθετες απαιτήσεις για έξυπνο πλήρες σετ εξοπλισμού(IEC TS 63290), με επικεφαλής και διαμορφωμένο από την Κίνα, κυκλοφόρησε επίσημα, παρέχοντας μια διεθνή βάση για βιομηχανική ανάπτυξη. Η νέα γενιά ευφυούς εξοπλισμού είναι γενικά εξοπλισμένη με ψηφιακές πύλες και ασύρματους αισθητήρες, οι οποίοι μπορούν να πραγματοποιήσουν παρακολούθηση της κατάστασης λειτουργίας σε πραγματικό χρόνο, προγνωστική συντήρηση σφαλμάτων και τηλεχειρισμό. Για παράδειγμα, οι συσκευές διανομής χαμηλής τάσης ABB MNS® 3.0 Digital και οι οικιακές συσκευές διανομής πλήρους σετ χαμηλής τάσης κατηγορίας 1E για Hualong One είναι τυπικοί εκπρόσωποι του κλάδου.

2. Σύνθεση Εξοπλισμού

Οι βασικές λειτουργίες του πλήρους σετ εξοπλισμού χαμηλής τάσης είναι: λήψη και εύλογη κατανομή ισχύος που μεταδίδεται από μετασχηματιστές. προστασία των κυκλωμάτων από υπερφόρτωση και σφάλματα βραχυκυκλώματος. πραγματοποίηση ελέγχου μεταγωγής και παρακολούθησης λειτουργίας εσωτερικών συσκευών μεταγωγής.

Από την άποψη της διαίρεσης κατηγορίας, καλύπτει ερμάρια διακοπτών χαμηλής τάσης, πίνακες διανομής, κιβώτια ελέγχου, κιβώτια διακοπτών και άλλο εξοπλισμό. Ανάλογα με τις λειτουργίες, μπορεί να χωριστεί σε ερμάρια PCC τύπου διανομής (Κέντρο ελέγχου ισχύος) και ερμάρια MCC τύπου κινητήρα (Κέντρο ελέγχου κινητήρα). Οι συνήθεις τύποι ντουλαπιών σε συστήματα διανομής ισχύος χαμηλής τάσης περιλαμβάνουν εισερχόμενα ερμάρια, ερμάρια αντιστάθμισης πυκνωτών, ερμάρια ζεύξης, εξερχόμενα ερμάρια και ούτω καθεξής. Τα κύρια ερμάρια διακοπτών τύπου έλξης όπως MNS, GCS και GCK στην αγορά συναρμολογούνται με τυπικές μονάδες, κατάλληλες για συστήματα τροφοδοσίας και διανομής ρεύματος με ονομαστική τάση ≤ 690V και ονομαστικό ρεύμα εντός 6300ΕΝΑ.

Από την άποψη της ηλεκτρικής δομής, ο εξοπλισμός χωρίζεται σε κύριο κύκλωμα (πρωτεύον κύκλωμα) και βοηθητικό κύκλωμα (δευτερεύον κύκλωμα). Το κύριο κύκλωμα είναι υπεύθυνο για τη μετάδοση ισχύος και τα βασικά εξαρτήματά του περιλαμβάνουν διακόπτες κυκλώματος, ασφάλειες, επαφές, θερμικά ρελέ, μετασχηματιστές ρεύματος κ.λπ. Το βοηθητικό κύκλωμα είναι υπεύθυνο για τον έλεγχο και τη μετάδοση σήματος και τα βασικά του στοιχεία περιλαμβάνουν μετρητές, κουμπιά ελέγχου, ρελέ, μονάδες παρακολούθησης και ελέγχου κ.

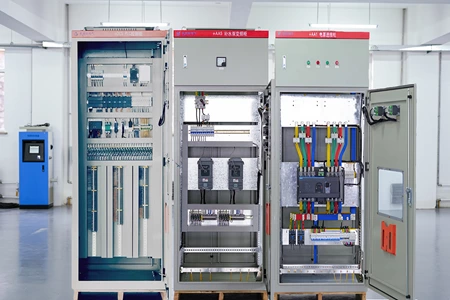

Από την άποψη της φυσικής δομής, ένα τυπικό ερμάριο περιλαμβάνει ένα σώμα ντουλαπιού για υποστήριξη και προστασία, κύριους ζυγούς και ράβδους διακλάδωσης για μετάδοση ισχύος καθώς και θαλάμους ράβδων ζυγών, χώρο εγκατάστασης ηλεκτρικού εξοπλισμού και εξαρτημάτων και θάλαμο σύνδεσης καλωδίων για εγκατάσταση και σύνδεση καλωδίων τροφοδοσίας. Για συσκευές διανομής πλήρους σετ χαμηλής τάσης τύπου εξαγωγής, τα εξαρτήματά του εγκαθίστανται σε μονάδες εξαγωγής συρταριών.

3. Αρχή λειτουργίας

ΕΝΑ.Βασική διαδικασία Οι βασικές εργασίες του πλήρους σετ διακοπτών χαμηλής τάσης είναι: λήψη ισχύος από μετασχηματιστές, διανομή σε κάθε κύκλωμα τροφοδοσίας μέσω ζυγών και παροχή ρεύματος στον εξοπλισμό κατάντη. προστασία των κυκλωμάτων από υπερφόρτωση και σφάλματα βραχυκυκλώματος. τον ακριβή έλεγχο της μεταγωγής και της παρακολούθησης των εσωτερικών συσκευών μεταγωγής.

ΣΙ.Αυτόματη μεταφορά διπλής ισχύοςΟι δύο εισερχόμενοι διακόπτες κυκλώματος και ο διακόπτης κυκλώματος του ζεύκτη διαύλου είναι ηλεκτρικά/μηχανικά συνδεδεμένοι. Όταν ένα κύκλωμα αποτύχει, το εφεδρικό τροφοδοτικό ενεργοποιείται αυτόματα για να βελτιωθεί η αξιοπιστία του τροφοδοτικού.

ΝΤΟ.Το σύστημα Intelligent Working ModeField bus + PLC/SCADA πραγματοποιεί τηλεχειρισμό, συλλογή δεδομένων, παρακολούθηση κατάστασης, έξυπνη διάγνωση και προγνωστική συντήρηση.

4. Κύριοι τύποι και προϊόντα

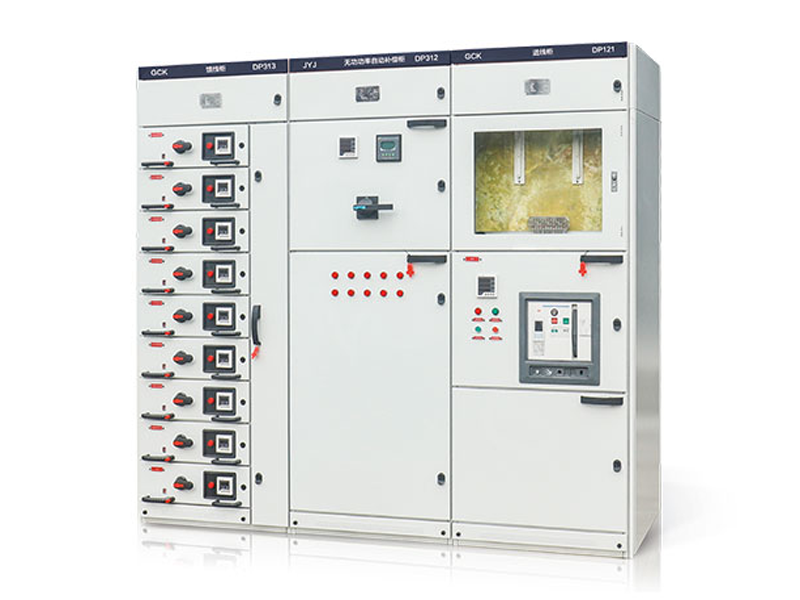

4.1 Ερμάρια διακόπτη τύπου συρόμενου

ΕΝΑ.Εκπρόσωπος: MNS, GCS, GCK

ΣΙ.Πρότυπα: IEC 60439-1, GB/T 7251

ΝΤΟ.Εφαρμογή: Συστήματα τροφοδοσίας και διανομής 50Hz, ≤690V, ≤6300A

4.2 Σταθερός διακόπτης χωριστού τύπου

ΕΝΑ.Εκπρόσωπος: GCD

ΣΙ.Σύνθεση: Έπιπλο Power Center (PC) + ντουλάπι Κέντρου ελέγχου κινητήρα (MCC).

4.3 Έξυπνος ψηφιακός πλήρης εξοπλισμός σετ

ΕΝΑ.Τυπική διαμόρφωση: Πύλη, αισθητήρες, ασύρματη μέτρηση θερμοκρασίας, μονάδες επικοινωνίας

ΣΙ.Δυνατότητες: Απομακρυσμένη παρακολούθηση, έγκαιρη προειδοποίηση, διαχείριση λειτουργίας και συντήρησης

5. Τεχνικές Παράμετροι και Πρότυπα

5.1 Βασικές τεχνικές παράμετροι

· AC: ≤ 1000V, συχνότητα ≤ 1000Hz

· DC: ≤ 1500V

· Βιομηχανική κοινή χρήση: ≤ 690V, μέγιστο ρεύμα 6300A

5.2 Εθνικά πρότυπα

· GB/T 7251.1-2023: Γενικοί κανόνες για συγκροτήματα διακοπτών και ελέγχου χαμηλής τάσης

· GB/T 7251.2-2023: Συγκροτήματα διακοπτών ισχύος και ελέγχου (αντικαθιστά την παλιά έκδοση GB/T 7251.12-2013)

· GB/T 7251.3: Ειδικές απαιτήσεις για πίνακες διανομής

· GB/T 7251.4: Ειδικές απαιτήσεις για συγκροτήματα εργοταξίων

· GB/T 15576: Πλήρες σύνολο χαμηλής τάσης εξοπλισμού αντιστάθμισης άεργου ισχύος

5.3 Διεθνή Πρότυπα

· IEC TS 63290: Πρόσθετες Απαιτήσεις για Έξυπνο Πλήρες Σετ Εξοπλισμού (καθοδηγούμενος και διαμορφωμένος από την Κίνα)

5.4 Πιστοποίηση και επίβλεψη

· Υποχρεωτικό: Πιστοποίηση CCC (βάσει GB/T 7251.2-2023)

· Εθελοντική: CQC 3177-2025 Πιστοποίηση εξοικονόμησης ενέργειας Τεχνική προδιαγραφή

· Στοιχεία επιθεώρησης δειγματοληψίας: Σήμανση, διαμόρφωση εξαρτημάτων, εσωτερικά κυκλώματα και συνδέσεις, ακροδέκτες εξωτερικού αγωγού, καλωδιώσεις, λειτουργικές επιδόσεις και λειτουργίες, διηλεκτρικές ιδιότητες, προστασία από ηλεκτροπληξία και ακεραιότητα των προστατευτικών κυκλωμάτων, απόσταση διάκενου και ερπυσμού κ.λπ.

6. Πεδία Εφαρμογής

ΕΝΑ.Παραδοσιακή Βιομηχανία και Ενέργεια: Μονάδες ηλεκτροπαραγωγής, υποσταθμοί, βιομηχανικές και μεταλλευτικές επιχειρήσεις, πετρέλαιο, χημική βιομηχανία, μεταλλουργία, που χρησιμοποιούνται για συστήματα τροφοδοσίας και διανομής όπως διανομή ηλεκτρικής ενέργειας, έλεγχος κινητήρα και μετατροπή και έλεγχος ισχύος φωτισμού.

ΣΙ.Δημοτικές και Κατασκευαστικές: Δημοτικές κατασκευές, κτίρια, ακίνητα εμπορικών κέντρων, μεγάλες επιχειρήσεις, νοσοκομεία, σχολεία, εμπορικά συγκροτήματα και άλλοι χώροι συστημάτων διανομής ηλεκτρικής ενέργειας.

ΝΤΟ.Αναδυόμενες και κρίσιμες υποδομές: Ιδιαίτερα κατάλληλο για σενάρια εφαρμογής κρίσιμης ισχύος με υψηλές απαιτήσεις για αξιοπιστία και ευφυΐα τροφοδοσίας, όπως κέντρα δεδομένων, νέα ενέργεια, σιδηροδρομική μεταφορά.

ΡΕ.Βασικοί σκοποί: Διανομή, μετατροπή, έλεγχος και αντιστάθμιση άεργου ισχύος για τη διασφάλιση σταθερής και ασφαλούς παροχής ρεύματος.

7. Απαιτήσεις λειτουργίας ασφαλείας

7.1 Βασικά Σημεία Επιθεώρησης Λειτουργίας

· Καθαρίστε και σωστές ετικέτες και αριθμούς ηλεκτρικών εξαρτημάτων στον πίνακα διανομής ισχύος και στον πίνακα. σταθερή στερέωση, ακριβής θέση και ευέλικτη λειτουργία όλων των χειρολαβών, των κουμπιών και των πλήκτρων στον πίνακα, σύμφωνα με τις πραγματικές συνθήκες του χώρου.

· Σωστή ένδειξη των φώτων σήματος κλεισίματος/απενεργοποίησης και άλλων σημάτων στον πίνακα διανομής ισχύος.

· Στερεές επαφές αποζεύκτες, διακόπτες κυκλώματος, ασφάλειες, μετασχηματιστές κ.λπ., χωρίς υπερθέρμανση ή αποχρωματισμό.

· Καμία βλάβη ή γήρανση της μόνωσης των καλωδίων δευτερεύοντος κυκλώματος.

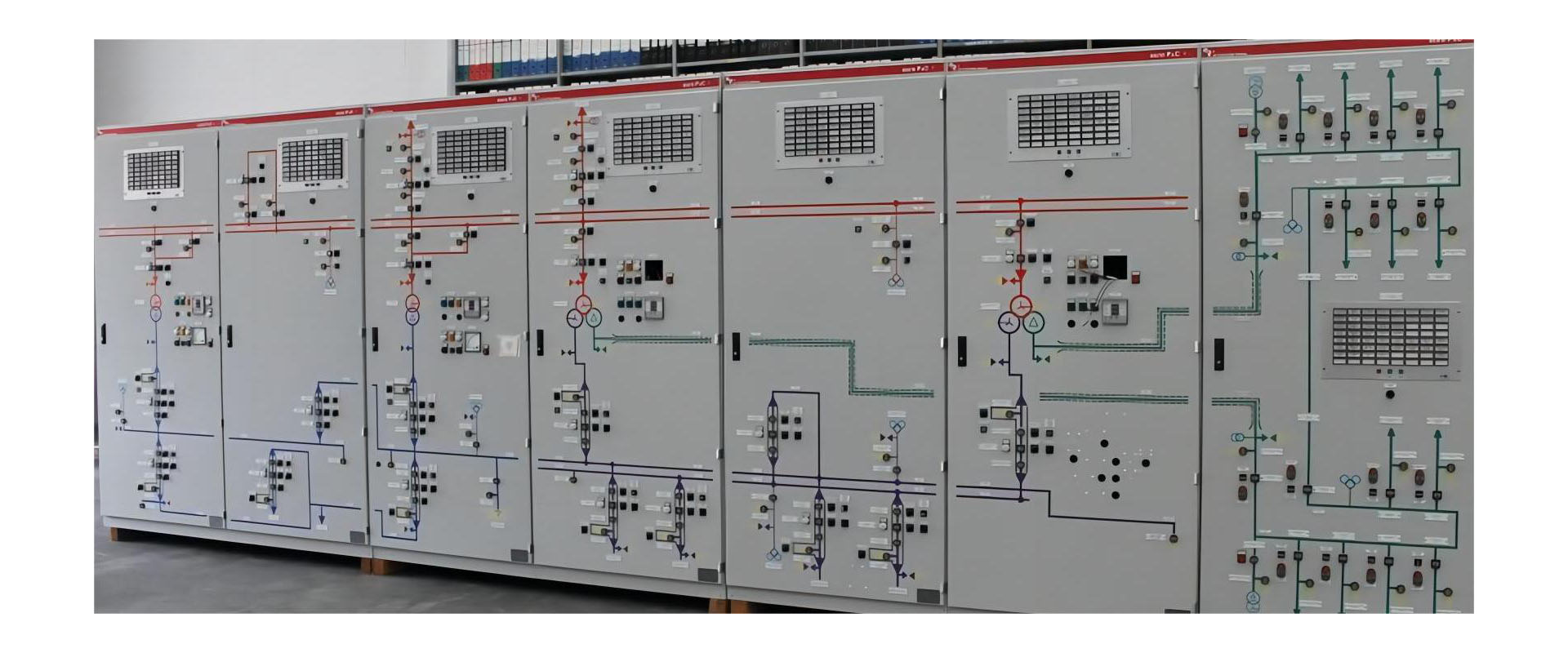

· Όταν υπάρχει μια πλακέτα μίμησης λειτουργίας στον πίνακα διανομής ισχύος, η πλακέτα μίμησης είναι σύμφωνη με την κατάσταση λειτουργίας του επιτόπιου ηλεκτρικού εξοπλισμού.

· Στερεά μετρητές ή γυάλινα καλύμματα, ακριβείς ενδείξεις μετρητών.

· Καλοί λαμπτήρες φωτισμού στην αίθουσα διανομής ρεύματος, φωτεινός και ομοιόμορφος φωτισμός, χωρίς αντανάκλαση κατά την παρατήρηση μετρητών.

· Χειριστείτε έγκαιρα τα προβλήματα που εντοπίστηκαν κατά την επιθεώρηση και κρατήστε αρχεία.

7.2 Προδιαγραφές ασφαλείας για λειτουργία υπό τάση χαμηλής τάσης

· Η ζωντανή εργασία πρέπει να επιβλέπεται από ειδικό άτομο, να χρησιμοποιείτε εργαλεία με μονωμένες λαβές, να στέκεστε σε στεγνά μονωτικά υλικά, να φοράτε μονωμένα γάντια, κράνη ασφαλείας και μακρυμάνικα ρούχα εργασίας. Απαγορεύεται αυστηρά η χρήση λίμες, μεταλλικοί χάρακες, βούρτσες και ξεσκονόπανα με μεταλλικά αντικείμενα.

· Όταν εργάζεστε σε ηλεκτροφόρες γραμμές χαμηλής τάσης που τοποθετούνται στον ίδιο πόλο με την υψηλή και χαμηλή τάση, ελέγξτε πρώτα την απόσταση από τις γραμμές υψηλής τάσης και λάβετε μέτρα για να αποτρέψετε την τυχαία επαφή με ηλεκτροφόρο εξοπλισμό υψηλής τάσης.

· Πριν από τη μόνωση των ηλεκτροφόρων αγωγών χαμηλής τάσης, οι εργαζόμενοι δεν πρέπει να τους διασχίζουν.

· Όταν εργάζεστε σε συσκευές διανομής ρεύματος χαμηλής τάσης υπό τάση, διασφαλίζετε καλή μόνωση ή αντίστοιχη ασφαλή απόσταση μεταξύ του ανθρώπινου σώματος και της γης, του ανθρώπινου σώματος και του περιβάλλοντος γειωμένου μετάλλου, του ανθρώπινου σώματος και άλλων αγωγών. Πρέπει να λαμβάνονται μέτρα απομόνωσης για την αποφυγή βραχυκυκλώματος φάσης-φάσης και μονοφασικής γείωσης.

· Διακρίνετε τα καλώδια φάσης και ουδέτερου πριν ανεβείτε στους πόλους και επιλέξτε μια καλή θέση εργασίας.

· Όταν αποσυνδέετε καλώδια, αποσυνδέστε πρώτα τα καλώδια φάσης και μετά τα ουδέτερα. η σειρά αντιστρέφεται κατά τη σύνδεση των καλωδίων.

· Λόγω της μικρής απόστασης φάσης-φάσης της χαμηλής τάσης, πρέπει να λαμβάνεται μέριμνα ώστε το ανθρώπινο σώμα να μην αγγίζει ταυτόχρονα δύο άκρα σύρματος κατά τη συντήρηση.
