Αποκωδικοποίηση της λογικής προστασίας των εισερχόμενων ντουλαπιών χαμηλής τάσης: Πώς να επιτύχετε ασφαλές και αξιόπιστο τροφοδοτικό;

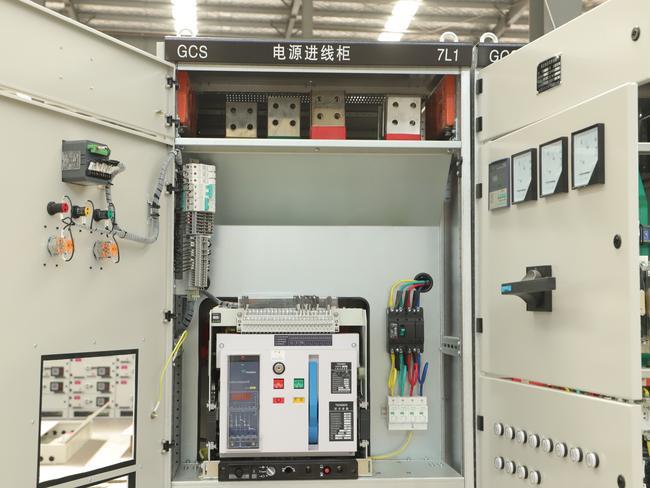

I. Ηλεκτρική ασφάλεια και τοποθέτηση σε επίπεδο συστήματος

Ως η συνολική είσοδος ισχύος ολόκληρου του συστήματος διανομής ισχύος χαμηλής τάσης, είναι η κύρια πύλη προστασίας για τη διανομή ισχύος ολόκληρου του σταθμού. Οι βλάβες θα επηρεάσουν ολόκληρο το σύστημα χαμηλής τάσης, επομένως η αξιοπιστία είναι η κορυφαία προτεραιότητα.

Είναι απαραίτητο να διακρίνουμε αυστηρά τη λογική της εισερχόμενης γραμμής, της σύνδεσης διαύλου και της εξερχόμενης γραμμής για να αποφευχθεί η εσφαλμένη παραλληλία και η εσφαλμένη μετάδοση ισχύος.

Πληροί τις απαιτήσεις συντονισμού μόνωσης του συστήματος. η ονομαστική τάση μόνωσης, η τάση αντοχής στη συχνότητα ισχύος και οι αποστάσεις ασφαλείας φάσης/φάσης προς έδαφος πρέπει να συμμορφώνονται με τους κανονισμούς για την αποφυγή ερπυσμού, βλάβης και βραχυκυκλωμάτων φάσης.

II. Βασική ηλεκτρική απόδοση (Σκληρή τεχνολογία)

Η ονομαστική τάση εργασίας είναι συμβατή με την τάση φάσης του συστήματος και την τάση γραμμής, εξασφαλίζοντας μακροχρόνια λειτουργία χωρίς υπέρβαση της ονομαστικής τάσης αντοχής και προσαρμογή στην επιτόπια συχνότητα ισχύος και στις αρμονικές συνθήκες.

Ονομαστική συνεχής ικανότητα μεταφοράς ρεύματος: Η μακροπρόθεσμη αύξηση της θερμοκρασίας του θαλάμου, του κύριου ζυγού, της διασταύρωσης εισερχόμενων καλωδίων και του σώματος του διακόπτη κυκλώματος θα πρέπει να ελέγχεται και δεν θα υπάρχει υπερθέρμανση, αποχρωματισμός ή αφαίρεση στις επαφές και τις χάλκινες ράβδους.

Αντοχή σε βραχυκύκλωμα και ικανότητα θραύσης

Η τελική/λειτουργική ικανότητα διακοπής βραχυκυκλώματος πρέπει να είναι μεγαλύτερη από το μέγιστο ρεύμα βραχυκυκλώματος του επιτόπιου συστήματος.

Το ρεύμα αντοχής βραχείας διάρκειας και το ρεύμα αντοχής αιχμής πληρούν τα πρότυπα. το σώμα του ντουλαπιού δεν πρέπει να παραμορφώνεται, η ράβδος δεν πρέπει να μετατοπίζεται και τα μονωτικά μέρη δεν πρέπει να σκάνε υπό κρούση βραχυκυκλώματος.

Σχεδιασμός αύξησης θερμοκρασίας και απαγωγής θερμότητας: Οι αγωγοί εξαερισμού του ντουλαπιού είναι λογικοί, με ομαλή είσοδο και έξοδο αέρα στο επάνω και στο κάτω μέρος. δεν υπάρχει συσσώρευση θερμότητας στους πυκνούς ζυγούς και τις περιοχές του διακόπτη κυκλώματος και η αύξηση της θερμοκρασίας πληροί τα πρότυπα κατά τη μακροχρόνια λειτουργία υπό υψηλό φορτίο.

III. Λογική Προστασία και Λειτουργίες Ελέγχου

Βασικές προστασίες: Μεγάλη καθυστέρηση υπερφόρτωσης, βραχυκύκλωμα βραχυκυκλώματος, στιγμιαίο βραχυκύκλωμα και προστασία γείωσης. Η καμπύλη προστασίας ταιριάζει με τα χαρακτηριστικά του φορτίου κατάντη.

Εξοπλισμένο με λειτουργία απενεργοποίησης χαμηλής τάσης/απώλειας τάσης, η οποία σβήνει αυτόματα όταν το ηλεκτρικό δίκτυο χάνει την ισχύ και αποτρέπει την κρούση αυτοκλεισίματος όταν αποκατασταθεί η παροχή ρεύματος.

Ιεραρχικός συντονισμός των ρυθμίσεων προστασίας: Η προστασία εισερχόμενης γραμμής πρέπει να συντονίζεται επιλεκτικά με την προστασία κατάντη εξερχόμενης γραμμής για να αποφευχθεί η πλήρης ενεργοποίηση της κύριας εισερχόμενης γραμμής λόγω μικρών βλαβών στην κατάντη.

Αξιόπιστο δευτερεύον κύκλωμα: Τα κυκλώματα τροφοδοσίας ελέγχου, κλεισίματος και ανοίγματος και κυκλώματα αλληλασφάλισης είναι καλωδιωμένα τυπικά, χωρίς εικονική σύνδεση ή κακή λειτουργία.

Λογικό μπλοκ διάγραμμα προστασίας εισερχόμενων ντουλαπιών χαμηλής τάσης (έκδοση κειμένου)

ένα. Συνολικό μπλοκ διάγραμμα ροής σήματος

Ρεύμα πρωτεύοντος κυκλώματος → Δειγματοληψία μετασχηματιστή ρεύματος (CT) → Έξυπνος ελεγκτής (Απελευθέρωση ACB) → Λογική κρίση: Μεγάλη καθυστέρηση / Βραχυχρόνια καθυστέρηση / Στιγμιαία / Σφάλμα γείωσης / Υποτάση → Εκπληρώστε τη ρύθμιση ενεργειών → Έκδοση εντολής διακοπής → Ενεργοποίηση λειτουργίας διακόπτη κυκλώματος

σι. Μπλοκ διαγράμματα τεσσάρων μεγάλων κλάδων προστασίας

Λογική προστασίας υπερφόρτωσης μακράς καθυστέρησης Το ρεύμα φορτίου υπερβαίνει το τυπικό → δείγματα CT και αποστέλλεται στον ελεγκτή → Ταιριάζει με την αντίστροφη καμπύλη καθυστέρησης μεγάλης διάρκειας → Μεγάλη καθυστέρηση για ελαφρά υπερφόρτωση, μικρή καθυστέρηση για σοβαρή υπερφόρτωση → Η καθυστέρηση λήγει → Ταξίδι

Λογική προστασίας από βραχυκύκλωμα βραχυκυκλώματος Παρουσιάζεται βραχυκύκλωμα στο κατάντη κύκλωμα → Το ρεύμα βραχυκυκλώματος ενεργοποιεί τον ελεγκτή εισερχόμενης γραμμής → Η εισερχόμενη γραμμή ορίζει μια βραχυχρόνια καθυστέρηση 0,1～0,3s → Περιμένετε πρώτα να ενεργοποιηθεί ο διακόπτης κυκλώματος εξερχόμενης γραμμής στιγμιαία για να εξαλειφθεί το σφάλμα → Εάν η εξερχόμενη γραμμή δεν απενεργοποιηθεί / το σφάλμα δεν εξαλειφθεί → Η καθυστέρηση λήγει → Διακοπές εισερχόμενης γραμμής (αποτρέψτε την υπέρβαση)

Λογική στιγμιαίας προστασίας από βραχυκύκλωμα Σοβαρό βραχυκύκλωμα κοντά στη μπάρα ή μέσα στον πίνακα εισερχόμενων γραμμών → Το ρεύμα βραχυκυκλώματος υπερβαίνει κατά πολύ τη στιγμιαία ρύθμιση → Απευθείας ενεργοποίηση χωρίς μικρή καθυστέρηση ή αναμονή → Ο ελεγκτής εκδίδει αμέσως εντολή → Ο διακόπτης κυκλώματος ενεργοποιείται ακαριαία

Λογική μέθοδος προστασίας γείωσης 1: Το CT μηδενικής ακολουθίας συλλέγει το διανυσματικό άθροισμα τριών φάσεων + N Μέθοδος 2: Ο ελεγκτής υπολογίζει το ρεύμα μηδενικής ακολουθίας μέσω λειτουργίας τριφασικού ρεύματος → Ανιχνεύει ότι το μη ισορροπημένο ρεύμα μηδενικής ακολουθίας υπερβαίνει το τυπικό → Καθορίζει μονοφασική ζημιά learm/intaneakage→

ντο. Λογικό μπλοκ προστασίας από υποτάσεις/απώλειες τάσης

Η τάση εισερχόμενης γραμμής πέφτει / το εξωτερικό ηλεκτρικό δίκτυο χάνει ισχύ → Η απελευθέρωση χαμηλής τάσης παρακολουθεί την τάση σε πραγματικό χρόνο → Η τάση είναι χαμηλότερη από το καθορισμένο όριο → Ενεργεί αποδέσμευση χαμηλής τάσης → Αναγκαστική διακοπή → Δεν επιτρέπεται το αυτόματο κλείσιμο μετά την αποκατάσταση του ηλεκτρικού δικτύου. Το κλείσιμο μπορεί να πραγματοποιηθεί μόνο με μη αυτόματη/λογική άδεια

ρε. Διάγραμμα μπλοκ λογικής διασύνδεσης για διπλές εισερχόμενες γραμμές + δεσμός διαύλου (ασφάλιση τριών διακοπτών)

1# Εισερχόμενη Γραμμή Κλειστή

↓

Ηλεκτρικές βοηθητικές επαφές + Μηχανική μπιέλα

↓

Αποκλείστε τα κυκλώματα κλεισίματος της εισερχόμενης γραμμής 2# και της δέσμης διαύλου

2# Εισερχόμενη Γραμμή Κλειστή

↓

Ταυτόχρονα μπλοκάρετε τα κυκλώματα κλεισίματος της εισερχόμενης γραμμής 1# και τη σύνδεση διαύλου

Κλειστός δεσμός λεωφορείου

↓

Μπλοκάρετε ταυτόχρονα τα κυκλώματα κλεισίματος των εισερχόμενων γραμμών 1# και 2#

Βασικός κανόνας: Μόνο δύο από τους τρεις διακόπτες επιτρέπεται να βρίσκονται ανά πάσα στιγμή στην κλειστή θέση. Απαγορεύεται αυστηρά το κλείσιμο και των τριών διακοπτών ταυτόχρονα.

μι. Λογικό Μπλοκ Διάγραμμα Συντονισμού Προστασίας Ανωτέρου και Κατώτερου Επιπέδου

Ερμάριο εξερχόμενης γραμμής: Στιγμιαίο ταξίδι βραχυκυκλώματος → Συντονισμός βημάτων διαφοράς ώρας → ερμάριο εισερχόμενης γραμμής: Βραχυκύκλωμα βραχυκύκλωμα βραχυκύκλωμα καθυστέρησης βραχυκύκλωσης → Πραγματοποίηση: Τα κατάντη σφάλματα διακόπτονται από διακόπτες κατάντη, όχι από την κύρια εισερχόμενη γραμμή, εξασφαλίζοντας επιλεκτικότητα τροφοδοσίας.

IV. Μηχανική μανδάλωση και ηλεκτρική κλειδαριά (Κορυφαία προτεραιότητα)

Μονή γραμμή εισόδου: Μηχανική ασφάλιση μεταξύ της πόρτας του ντουλαπιού και του διακόπτη. η πόρτα δεν μπορεί να ανοίξει όταν είναι κλειστή και ο διακόπτης αναγκάζεται να σβήσει όταν ανοίξει η πόρτα για να αποφευχθεί η τυχαία είσοδος στο διάστημα ενεργοποίησης.

Σενάριο διπλής εισερχόμενης γραμμής + δέσμευσης διαύλου: Διπλό κλείδωμα ηλεκτρικής και μηχανικής κλειδαριάς, απαγορεύοντας αυστηρά το ταυτόχρονο κλείσιμο δύο εισερχόμενων γραμμών και τον παράνομο παραλληλισμό εισερχόμενων γραμμών και δέσμης διαύλου, για την αποφυγή κυκλοφορίας, βραχυκυκλώματος και καύσης μετασχηματιστή.

Η μηχανική δομή του ίδιου του διακόπτη κυκλώματος είναι αξιόπιστη, με επιτόπου κλείσιμο και άνοιγμα, χωρίς εμπλοκή και αξιόπιστη λειτουργία του μηχανισμού αποθήκευσης ενέργειας.

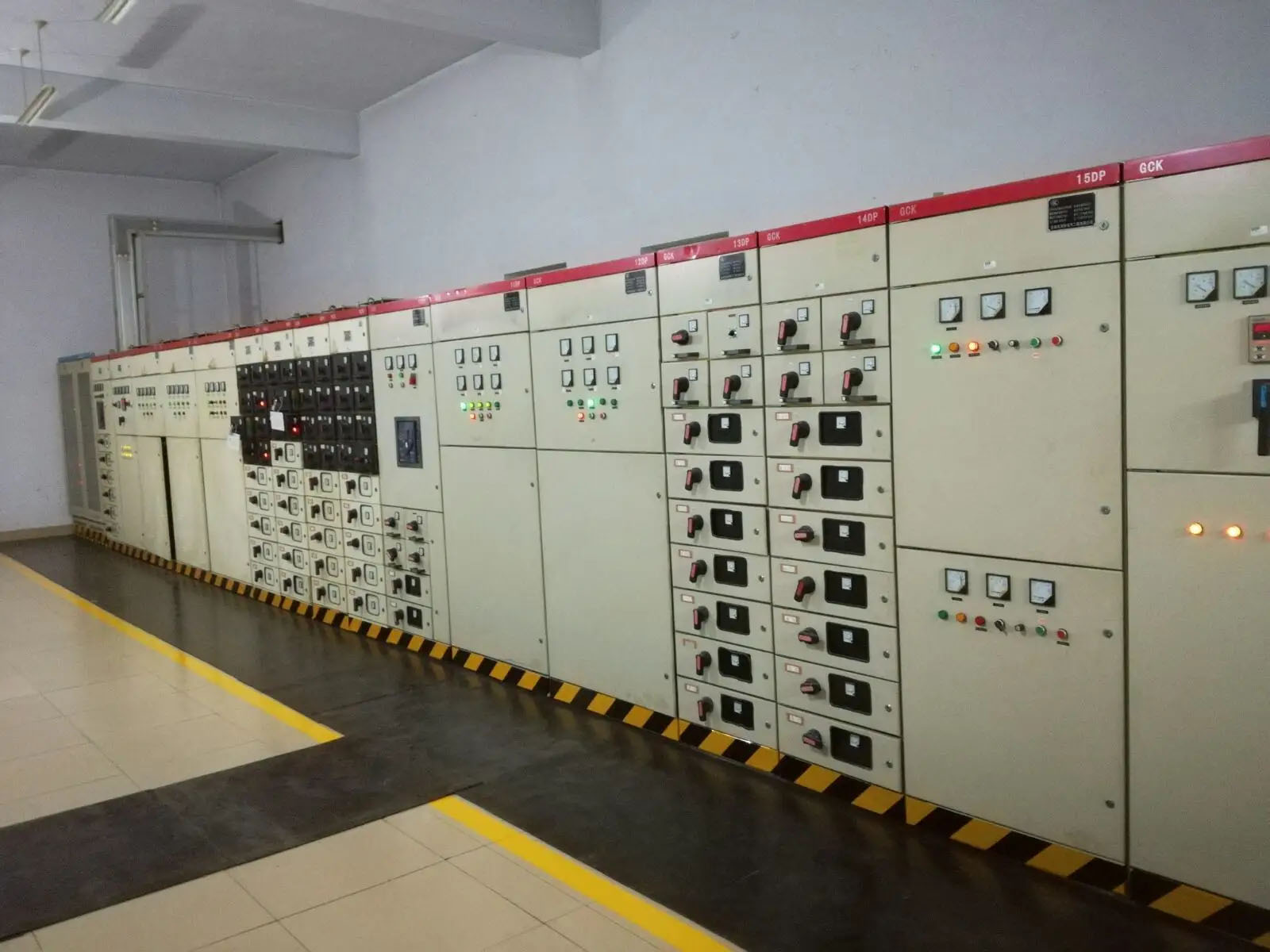

V. Δομή ντουλαπιού και Τεχνολογία Busbar

Η αντοχή της πλάκας του ντουλαπιού και η ακαμψία του πλαισίου είναι επαρκείς για να αντιστέκονται σε κρούση ηλεκτροκινητικής δύναμης βραχυκυκλώματος χωρίς κουνήματα ή παραμόρφωση.

Οι προδιαγραφές, η διάταξη και τα μονωτικά στηρίγματα των κύριων ζυγών συμμορφώνονται με τους κανονισμούς. η διάταξη της ακολουθίας φάσεων είναι στάνταρ, και τα μονωτικά χωρίσματα φάση-φάση και φάση-έδαφος είναι πλήρη.

Πλήρες σύστημα γείωσης: Το πλαίσιο του ντουλαπιού, η πόρτα, τα πλαϊνά πάνελ και το ντουλάπι δεσμών διαύλου είναι όλα αξιόπιστα και κεντρικά γειωμένα, με συνεχή και αδιάλειπτη διαδρομή γείωσης.

Το επίπεδο προστασίας είναι προσαρμοσμένο στο επιτόπιο περιβάλλον, αποτρέποντας τη σκόνη, το πιτσίλισμα και τα μικρά ζώα να εισέλθουν στο ντουλάπι για να προκαλέσουν βραχυκύκλωμα.

VI. Παρακολούθηση και διαμόρφωση οθόνης

Τυπική παρακολούθηση ρεύματος και τάσης σε πραγματικό χρόνο, η οποία μπορεί να ελέγξει την ισορροπία τριών φάσεων και την απόκλιση τάσης.

Εξοπλισμένο με συσκευή ζωντανής οθόνης για να κρίνει διαισθητικά εάν η εισερχόμενη γραμμή είναι ζωντανή, αποτρέποντας την ακούσια επαφή και τη λανθασμένη συντήρηση.

Απαραίτητη διαμόρφωση παρακολούθησης θερμοκρασίας και υγρασίας και πρόληψης και ελέγχου της συμπύκνωσης εντός του ντουλαπιού για την πρόληψη της υποβάθμισης της μόνωσης που προκαλείται από την υγρή συμπύκνωση.

VII. Προσαρμογή Περιβάλλοντος και Λειτουργίας

Προσαρμόστε στο υψόμετρο, τη θερμοκρασία και την υγρασία, τη σκόνη και το διαβρωτικό περιβάλλον του εργοταξίου. τα μονωτικά μέρη και το σώμα του ντουλαπιού πληρούν τα πρότυπα αντιδιαβρωτικής αντοχής και αντοχής στις καιρικές συνθήκες.

Σχεδιασμός συμπύκνωσης και αποφυγής μούχλας στο ντουλάπι. Οι συσκευές θέρμανσης και αφύγρανσης είναι διαμορφωμένες σε υγρές περιοχές.

Κρατήστε χώρο συντήρησης και χώρο εισόδου και εξόδου καλωδίων. η καλωδίωση είναι τακτοποιημένη και τα πρωτεύοντα και δευτερεύοντα κυκλώματα δρομολογούνται χωριστά για την αποφυγή παρεμβολών.

VIII. Επιθεώρηση λειτουργίας και συντήρησης και ασφάλειας

Εξοπλισμένο με εμφανή σημεία θραύσης για αξιόπιστη απομόνωση της παροχής ρεύματος κατά τη συντήρηση.

Δυνατότητα εφαρμογής της διαδικασίας λειτουργίας συντήρησης επισήμανσης και κλειδώματος διακοπής ρεύματος, με ασφαλείς συνθήκες λειτουργίας.

Τα εξαρτήματα είναι εύλογα διατεταγμένα, διευκολύνοντας την καθημερινή επιθεώρηση, τη μέτρηση της θερμοκρασίας, το σφίξιμο και την αντικατάσταση εξαρτημάτων σε μεταγενέστερη περίοδο, χωρίς αδιέξοδα συντήρησης.

Περίληψη

Το ερμάριο εισερχόμενων χαμηλής τάσης είναι η κεντρική πύλη του συστήματος διανομής ηλεκτρικής ενέργειας χαμηλής τάσης, αναλαμβάνοντας τα σημαντικά καθήκοντα της πρόσβασης στην παροχή ρεύματος, της προστασίας της ασφάλειας και της διανομής φορτίου. Οι βασικές ανησυχίες του επικεντρώνονται σε οκτώ πτυχές: τοποθέτηση ηλεκτρικής ασφάλειας, ηλεκτρική απόδοση πυρήνα, λογική και έλεγχος προστασίας, προστασία αλληλοεμπλοκής, τεχνολογία ντουλαπιών και ζυγών, διαμόρφωση παρακολούθησης, περιβαλλοντική προσαρμογή και ασφάλεια λειτουργίας και συντήρησης. Μεταξύ αυτών, η λογική προστασίας (συμπεριλαμβανομένης της υπερφόρτωσης, βραχυκυκλώματος, σφάλματος γείωσης, προστασίας από υπόταση) και η διπλή ασφάλιση (μηχανική + ηλεκτρική) είναι το κλειδί για τη διασφάλιση της ασφαλούς και σταθερής λειτουργίας του ντουλαπιού, η οποία μπορεί να αποτρέψει αποτελεσματικά την επέκταση σφάλματος, τη λανθασμένη λειτουργία και τα ατυχήματα ασφαλείας. Η ορθολογική αντιστοίχιση όλων των δεικτών και η αυστηρή συμμόρφωση με τα τεχνικά πρότυπα είναι οι προϋποθέσεις για τη μακροχρόνια αξιόπιστη λειτουργία του θαλάμου εισερχομένων χαμηλής τάσης.

Συχνές Ερωτήσεις (Συχνές Ερωτήσεις)

Q1: Ποιος είναι ο βασικός ρόλος του θαλάμου εισερχομένων χαμηλής τάσης στο σύστημα διανομής ρεύματος;

A1: Είναι η συνολική είσοδος ρεύματος και η κύρια πύλη προστασίας του συστήματος χαμηλής τάσης, υπεύθυνη για την πρόσβαση ρεύματος, την προστασία από σφάλματα και την κατάντη διανομή ισχύος και η αξιοπιστία του επηρεάζει άμεσα την ασφαλή λειτουργία του συστήματος.

Q2: Γιατί είναι σημαντικός ο επιλεκτικός συντονισμός των ρυθμίσεων προστασίας για τα εισερχόμενα ντουλάπια γραμμής;

A2: Εξασφαλίζει ότι τα κατάντη σφάλματα απενεργοποιούνται πρώτα από τους διακόπτες εξερχόμενης γραμμής, αποφεύγοντας την πλήρη διακοπή λειτουργίας του συστήματος και διασφαλίζοντας τη συνέχεια της παροχής ρεύματος.

Q3: Ποιος είναι ο σκοπός της διπλής κλειδαριάς (μηχανική + ηλεκτρική) στο σενάριο διπλής εισερχόμενης γραμμής + δέσμης διαύλου;

A3: Απαγορεύει τον εσφαλμένο παραλληλισμό των διακοπτών, αποτρέποντας το ρεύμα κυκλοφορίας, το βραχυκύκλωμα και την εξάντληση του μετασχηματιστή για να διασφαλιστεί η ασφάλεια του συστήματος.

Q4: Ποιοι παράγοντες πρέπει να λαμβάνονται υπόψη στην περιβαλλοντική προσαρμογή του θαλάμου εισερχόμενων χαμηλής τάσης;

A4: Προσαρμόζεται στο υψόμετρο, τη θερμοκρασία, την υγρασία, τη σκόνη και τα διαβρωτικά αέρια. διαμορφώστε τις συσκευές κατά της συμπύκνωσης και το κατάλληλο επίπεδο προστασίας.

Q5: Πώς να διασφαλίσετε την ασφάλεια των εργασιών συντήρησης για εισερχόμενα ερμάρια χαμηλής τάσης;

A5: Εξοπλίστε προφανή σημεία θραύσης, εφαρμόστε την επισήμανση και το κλείδωμα της διακοπής ρεύματος και τακτοποιήστε εύλογα τα εξαρτήματα για να αποφύγετε αδιέξοδα στη συντήρηση.
