Κατανοήστε με μια ματιά: Ποιες είναι οι βασικές τεχνολογίες και τα βασικά στοιχεία της εφαρμογής του διακόπτη χαμηλής τάσης;

Ο διακόπτης χαμηλής τάσης είναι ο βασικός εξοπλισμός στα σύγχρονα συστήματα τροφοδοσίας και διανομής, που χρησιμοποιείται κυρίως για διανομή ισχύος, έλεγχο κυκλώματος, προστασία υπερφόρτωσης, προστασία βραχυκυκλώματος, προστασία διαρροής γείωσης και παρακολούθηση ισχύος. Εφαρμόζεται ευρέως σε εργοστάσια, κτίρια, κέντρα δεδομένων, νοσοκομεία, εμπορικά κέντρα, δημοτική μηχανική και άλλους τομείς. Διαθέτοντας συμπαγή δομή, υψηλή ασφάλεια και αξιοπιστία, βολική συντήρηση και υψηλή ευφυΐα, είναι ο βασικός εξοπλισμός για τη διασφάλιση της σταθερής λειτουργίας των συστημάτων ισχύος. Αυτό το άρθρο εισάγει πλήρως τα βασικά τεχνικά σημεία των συστημάτων διανομής χαμηλής τάσης όσον αφορά τη δομή, τις παραμέτρους, την απόδοση, την επιλογή και την εφαρμογή.

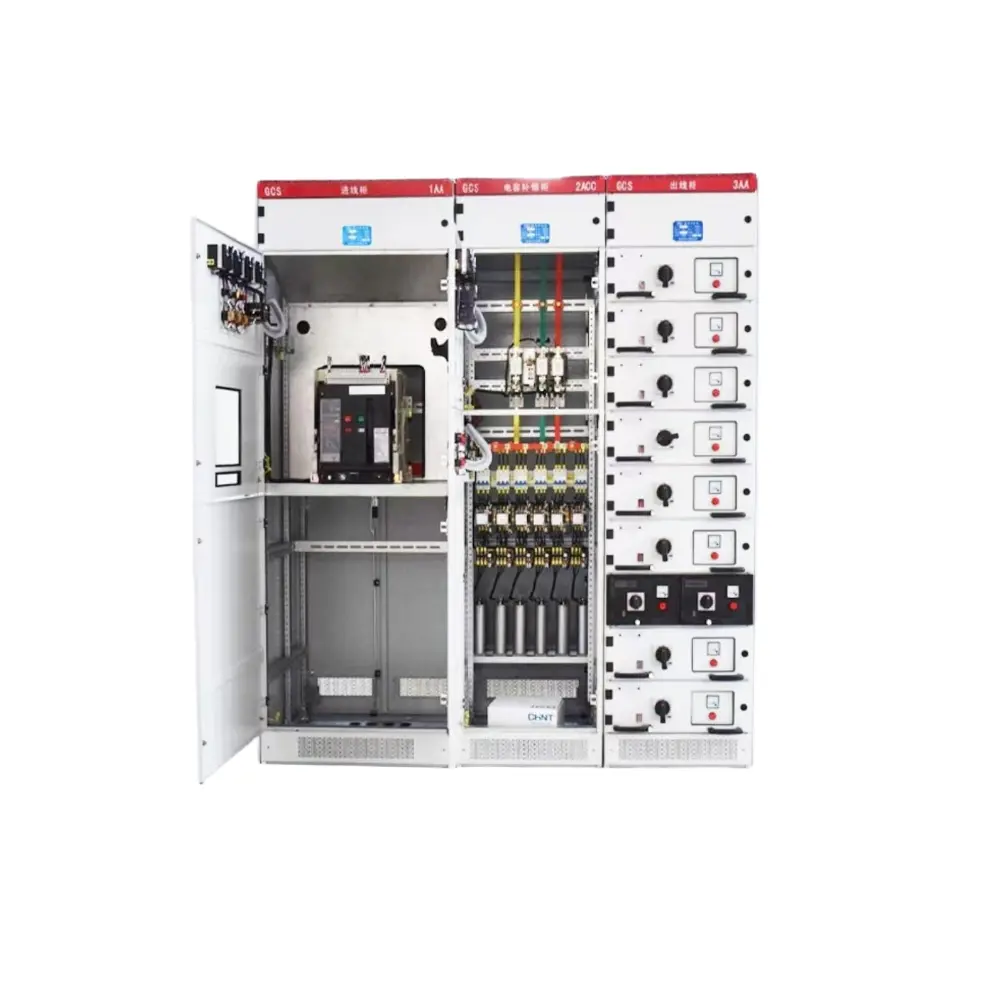

1. Κύρια εξαρτήματα του διακόπτη χαμηλής τάσης

Ο τυπικός διακόπτης χαμηλής τάσης υιοθετεί αανεξάρτητη δομή απομόνωσης τριών διαμερισμάτων για μεγαλύτερη ασφάλεια, αξιοπιστία και συντηρησιμότητα:

ΕΝΑ.Θήκη διακόπτη: Κάθετα διατεταγμένο, ικανό να συγκρατεί πολλαπλούς διακόπτες κυκλώματος. κάθε κύκλωμα χωρίζεται ανεξάρτητα χωρίς παρεμβολές.

ΣΙ.Διαμέρισμα Λεωφορείων: Βρίσκεται πίσω από το διαμέρισμα του διακόπτη και απομονώνεται με μονωτικά χωρίσματα για την αποτελεσματική πρόληψη της εξάπλωσης σφαλμάτων.

ΝΤΟ.Διαμέρισμα καλωδίων: Βρίσκεται στο πίσω ή στο μπροστινό μέρος του ντουλαπιού, βολικό για καλωδιακή σύνδεση και συντήρηση, με άνετο χώρο και τυποποιημένη καλωδίωση.

Κατά τρόπο λειτουργίας και συντήρησης:

ΡΕ.Πίσω προσβάσιμο: Παραδοσιακή στάνταρ κατασκευή με μεγάλο χώρο συντήρησης.

ΜΙ.Μπροστά προσβάσιμο: Επιτοίχια τοποθέτηση, μικρότερο βάθος, εξοικονόμηση χώρου.

Ο ανεξάρτητος σχεδιασμός του διαμερίσματος αποφεύγει την τυχαία επαφή με ηλεκτροφόρα μέρη κατά τη συντήρηση, περιορίζει το εύρος σφαλμάτων τόξου και βελτιώνει σημαντικά την ασφάλεια του εξοπλισμού και του προσωπικού.

2. Βασικές ονομαστικές παράμετροι

3. Βασικοί Δείκτες Ηλεκτρικής Απόδοσης

a. Βαθμολογία ρεύματος αντοχής βραχυκυκλώματος (SCCR)

Το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να αντέξει με ασφάλεια ο πίνακας σε σύντομο χρονικό διάστημα κατά τη διάρκεια ενός σφάλματος, το οποίο καθορίζει την αντίσταση βραχυκυκλώματος του εξοπλισμού και αποτελεί σημαντική εγγύηση για ασφαλή λειτουργία.

b. Τρέχουσα βαθμολογία για βραχυχρόνια αντοχή

Το ρεύμα βραχυκυκλώματος που μπορεί να αντέξει ο πίνακας χωρίς παραμόρφωση ή ζημιά μέσα σε ένα καθορισμένο χρονικό διάστημα (συνήθως 1 δευτερόλεπτο ή 0,5 δευτερόλεπτο), διασφαλίζοντας ότι το σύστημα δεν θα καταρρεύσει υπό συνθήκες σφάλματος.

c. Βαθμολογία διακοπής

Το μέγιστο ρεύμα σφάλματος που μπορεί να διακόψει με ασφάλεια ένας διακόπτης κυκλώματος. Πρέπει να είναι μεγαλύτερο από το αναμενόμενο ρεύμα βραχυκυκλώματος του συστήματος, διαφορετικά θα προκαλέσει έκρηξη ή πυρκαγιά.

d. Βαθμολογία προστασίας εισόδου (Κατάταξη IP)

· IP30: Αποτρέπει την επαφή των δακτύλων με ηλεκτροφόρα μέρη

· IP40: Αποτρέπει την είσοδο ξένων αντικειμένων διαμέτρου ≥1mm

· IP54: Στεγανό στη σκόνη και αδιάβροχο, κατάλληλο για υγρά και σκονισμένα περιβάλλοντα

e. Όριο αύξησης θερμοκρασίας

Σύμφωνα με τα εθνικά πρότυπα, η άνοδος της θερμοκρασίας του συστήματος διανομής υπό μακροχρόνια λειτουργία με ονομαστικό ρεύμα δεν πρέπει να υπερβαίνει το όριο, διασφαλίζοντας σταθερότητα μόνωσης και παρατεταμένη διάρκεια ζωής.

4. Βασικά τεχνικά σημεία-κλειδιά του διακόπτη χαμηλής τάσης

(1).Δομή ντουλαπιών και τεχνολογία διαμερισματοποίησης

Υιοθετεί τρία ανεξάρτητα απομονωμένα διαμερίσματα: διαμέρισμα διακόπτη, διαμέρισμα λεωφορείου και διαμέρισμα καλωδίου, αποτρέποντας αποτελεσματικά την εξάπλωση του τόξου και βελτιώνοντας την ασφάλεια λειτουργίας και συντήρησης.

(2)Τεχνολογία αντοχής βραχυκυκλώματος & αντοχής βραχυκυκλώματος

Εξοπλισμένο με ισχυρή αντίσταση βραχυκυκλώματος, αυστηρά ταιριαστό SCCR και ρεύμα αντοχής βραχείας διάρκειας για να διασφαλιστεί ότι δεν υπάρχει παραμόρφωση, μετατόπιση διαύλου ή κατάρρευση του συστήματος λόγω βλαβών.

(3)Τεχνολογία διακοπής διακόπτη κυκλώματος & επιλεκτικός συντονισμός

Η ικανότητα θραύσης ανταποκρίνεται στο μέγιστο ρεύμα σφάλματος του συστήματος. Η περιφερειακή επιλεκτικότητα πραγματοποιείται μέσω βραχυπρόθεσμης καθυστέρησης και στιγμιαίου συντονισμού προστασίας, περιορίζοντας τις διακοπές μόνο στο κύκλωμα βλάβης.

(4)Σχεδιασμός συστήματος Busbar & Έλεγχος αύξησης θερμοκρασίας

Χαμηλής σύνθετης αντίστασης, χαμηλών απωλειών και υψηλής απαγωγής θερμότητας διάταξη ζυγού για τον αυστηρό έλεγχο της μακροπρόθεσμης αύξησης της θερμοκρασίας λειτουργίας, διασφαλίζοντας την τρέχουσα χωρητικότητα, τη διάρκεια ζωής της μόνωσης και τη σταθερότητα του εξοπλισμού.

(5)Ολοκληρωμένη Τεχνολογία Προστασίας & Μέτρησης

Ενσωματώνει υπερφόρτωση, βραχυκύκλωμα, διαρροή γείωσης, υπέρταση, υπόταση, απώλεια φάσης και προστασία τόξου, με έξυπνους μετρητές και αισθητήρες για πλήρη ασφάλεια.

(6)Ευφυής & Ψηφιακή Τεχνολογία

Υποστηρίζει on-line παρακολούθηση, τηλεχειρισμό, προσυναγερμό σφάλματος, στατιστικά στοιχεία ενέργειας και δικτύωση επικοινωνίας, αναβάθμιση σε λειτουργία χωρίς επίβλεψη και έξυπνη λειτουργία που βασίζεται στο cloud.

(7)Προστασία εισόδου & Περιβαλλοντική προσαρμοστικότητα

Πληροί τους βαθμούς προστασίας IP30–IP54, προσαρμόζοντας σε υγρασία, σκόνη, διάβρωση, περιβάλλοντα υψηλής και χαμηλής θερμοκρασίας για βελτιωμένη ευελιξία και ανθεκτικότητα.

(8)Modular & Standardized Design

Οι αρθρωτές μονάδες, οι τυποποιημένες διεπαφές και η ευέλικτη επέκταση συντομεύουν τον χρόνο παραγωγής, εγκατάστασης και θέσης σε λειτουργία και μειώνουν το συνολικό κόστος.

5. Λειτουργίες Προστασίας

Ο διακόπτης χαμηλής τάσης είναι εξοπλισμένος με πολλαπλές προστασίες για την εξασφάλιση της ασφάλειας του συστήματος:

l Προστασία υπερφόρτωσης

l Στιγμιαία προστασία από βραχυκύκλωμα

l Προστασία βραχυκυκλώματος με καθυστέρηση βραχυκυκλώματος

l Προστασία από βραχυκύκλωμα γείωσης/διαρροή γείωσης

l Προστασία από υπέρταση και υπόταση

l Απώλεια φάσης και προστασία ακολουθίας φάσεων

l Ανίχνευση σφάλματος τόξου (AFD)

l Ο προηγμένος έξυπνος διακόπτης παρέχει επίσης:

l Ηλεκτρονική παρακολούθηση θερμοκρασίας

l Μερική παρακολούθηση εκφόρτισης

l Ανάλυση ποιότητας ισχύος

l Συναγερμός απομακρυσμένου σφάλματος

6. Κοινοί δομικοί τύποι

Διακόπτης Σταθερού Τύπου

Απλή δομή, χαμηλό κόστος, υψηλή αξιοπιστία, κατάλληλο για γενικά σενάρια διανομής ισχύος.

Διακόπτης τύπου συρταριού

Κάθε κύκλωμα είναι ένα ανεξάρτητο συρτάρι. Η συντήρηση μπορεί να πραγματοποιηθεί βγάζοντας ένα μόνο συρτάρι χωρίς διακοπή ρεύματος, χωρίς να επηρεαστούν άλλα κυκλώματα. Ιδανικό για νοσοκομεία, κέντρα δεδομένων και γραμμές παραγωγής που απαιτούν υψηλή αξιοπιστία.

Διακόπτης τύπου με δυνατότητα ανάσυρσης

Ο κύριος διακόπτης κυκλώματος μπορεί να αποσυρθεί πλήρως για ασφαλέστερη και ταχύτερη συντήρηση.

7. Διαφορές μεταξύ διακοπτών χαμηλής τάσης και πίνακες διανομής

Διακόπτης: Πλήρως κλειστός, απομονωμένος σε διαμέρισμα, αποσπώμενοι διακόπτες κυκλώματος, αντοχή σε σύντομο χρόνο 30 κύκλων, υποστήριξη επιλεκτικού συντονισμού, υψηλότερη ασφάλεια.

Πίνακας διακοπτών: Ανοιχτή δομή, σταθεροί διακόπτες κυκλώματος, αντοχή σε σύντομο χρόνο μόνο 3 κύκλων, χαμηλότερο κόστος.

Ο διακόπτης είναι πιο κατάλληλος για κύρια εισερχόμενα, σύζευξη και σημαντικά φορτία. Οι πίνακες διανομής χρησιμοποιούνται για την τερματική διανομή ισχύος.

8. Έξυπνος διακόπτης χαμηλής τάσης

Ο έξυπνος διακόπτης ενσωματώνει:

① Ευφυείς διακόπτες κυκλώματος

② Αισθητήρες ρεύματος / τάσης / θερμοκρασίας

③ Συσκευές προστασίας που βασίζονται σε μικροεπεξεργαστή

④ Όργανα διαχείρισης ισχύος

⑤ Επικοινωνία 4G / WiFi / Ethernet

Υποστηρίζει:

① Απομακρυσμένη παρακολούθηση και έλεγχος

② Στατιστικά και ανάλυση κατανάλωσης ενέργειας

③ Βλάβη προσυναγερμού και αυτόματη εγγραφή

④ Σύνδεση με έξυπνα συστήματα διανομής ενέργειας

Είναι μια τυπική διαμόρφωση για έξυπνα εργοστάσια, έξυπνα κτίρια και κέντρα δεδομένων.

9. Τυπικές περιπτώσεις εφαρμογής

l Μεγάλα εργοστάσια αυτοκινητοβιομηχανίας

Παρέχει κύρια διανομή ισχύος και έλεγχο κινητήρα για εργαστήρια σφράγισης, συγκόλλησης, βαφής και συναρμολόγησης. Ο έξυπνος διακόπτης τύπου συρταριού επιτρέπει τη συνεχή συντήρηση και τον ακριβή εντοπισμό σφαλμάτων, διασφαλίζοντας τη συνέχεια της παραγωγής 24/7.

l Μεγάλα κέντρα δεδομένων (Tier IV)

Υιοθετεί πλεονάζουσα διανομή ισχύος διπλού διαύλου, υποστηρίζοντας τροφοδοτικό ντουλαπιού υψηλής πυκνότητας με μεταγωγή σε επίπεδο χιλιοστού του δευτερολέπτου. Η διαθεσιμότητα του συστήματος φτάνει το 99,999%, ιδανικό για αδιάλειπτη λειτουργία 7×24.

l Μεγάλα Εμπορικά Συγκροτήματα & Εμπορικά Κέντρα

Κατανέμει ρεύμα για φωτισμό, HVAC, ανελκυστήρες, πυροσβεστικά κυκλώματα και καταστήματα. Η έξυπνη παρακολούθηση βρόχου και τα στατιστικά στοιχεία κατανάλωσης ενέργειας βελτιστοποιούν τη διαχείριση ενέργειας και μειώνουν το κόστος λειτουργίας.

l Εγκαταστάσεις Αστικών Υδάτων & Επεξεργασίας Λυμάτων

Τροφοδοτεί αντλίες, ανεμιστήρες, πλέγματα και συστήματα δοσομέτρησης σε περιβάλλοντα με υγρασία και σκόνη. Η πλήρης προστασία διασφαλίζει τη σταθερή λειτουργία της δημοτικής ύδρευσης και επεξεργασίας λυμάτων.

l Νοσοκομεία και Ιατρικά Κέντρα Βαθμού Α

Παρέχει εξαιρετικά αξιόπιστη διανομή διπλής ισχύος για χειρουργεία, ΜΕΘ, εργαστήρια και κέντρα απεικόνισης. Η εναλλαγή μηδενικής διακοπής εγγυάται την ιατρική ασφάλεια.

l Φ/Β & Αιολικοί σταθμοί

Χρησιμοποιείται για συρροή μετατροπέα, έλεγχο συνδεδεμένο στο δίκτυο και διανομή ενέργειας αποθήκευσης ενέργειας, κατάλληλο για σκληρά εξωτερικά περιβάλλοντα με πλήρη προστασία ασφάλειας.

l Αεροδρόμια και σιδηροδρομικοί συγκοινωνιακοί κόμβοι

Εξασφαλίζει εξαιρετικά αξιόπιστη ισχύ για τερματικά, συστήματα ασφαλείας, έκδοση εισιτηρίων και φωτισμό. Η αυτόματη μεταγωγή διπλής ισχύος εγγυάται την αδιάλειπτη λειτουργία του κόμβου μεταφοράς.

l Πολυώροφα κατοικίες και έξυπνες κοινότητες

Χρησιμοποιείται για διανομή ηλεκτρικής ενέργειας κτιρίων, δημόσιο φωτισμό, πυρόσβεση, ανελκυστήρες και πασσάλους φόρτισης. Η συμπαγής δομή και η πλήρης προστασία βελτιώνουν την ποιότητα της κοινοτικής ισχύος.

10. Μέγεθος Αγοράς & Τάσεις Ανάπτυξης

Μέγεθος αγοράς

Παγκόσμια αγορά: Περίπου 54–56 δισεκατομμύρια δολάρια ΗΠΑ το 2025, προβλέπεται να ξεπεράσει τα 83 δισεκατομμύρια δολάρια μέχρι το 2032, με CAGR 6%–7%.

Αγορά της Κίνας: Περίπου 169 δισεκατομμύρια RMB το 2025, με αύξηση 7,8% σε ετήσια βάση. Η Κίνα είναι η μεγαλύτερη ενιαία αγορά στον κόσμο, αντιπροσωπεύοντας πάνω από το 21% του παγκόσμιου μεριδίου.

Βασικοί οδηγοί: Νέα συστήματα ισχύος, κέντρα δεδομένων, νέα ενέργεια, έξυπνη κατασκευή, αστική υποδομή και φόρτιση EV.

Αναπτυξιακές Τάσεις

Η νοημοσύνη γίνεται πρότυπο

Οι έξυπνοι διακόπτες, οι αισθητήρες, το IoT, η παρακολούθηση cloud, ο προσυναγερμός σφαλμάτων και η απομακρυσμένη λειτουργία O&M υιοθετούνται ευρέως, μεταβαίνοντας από την «παθητική προστασία» στην «ενεργητική πρόβλεψη».

Υψηλότερη αξιοπιστία και αναβάθμιση ασφάλειας

Η προστασία τόξου, η παρακολούθηση μερικής εκφόρτισης, η παρακολούθηση της αύξησης της θερμοκρασίας και ο επιλεκτικός συντονισμός καθίστανται απαραίτητες. υψηλότερη βαθμολογία IP και ισχυρότερη αντίσταση βραχυκυκλώματος.

Πράσινο και εξοικονόμηση ενέργειας

Λεωφορεία και εξαρτήματα χαμηλής απώλειας, υψηλής απόδοσης, υλικά χαμηλών εκπομπών άνθρακα και φιλικές προς το περιβάλλον διαδικασίες, που ταιριάζουν με τους στόχους ουδετερότητας άνθρακα.

Μεγαλύτερο μερίδιο τύπων συρταριών/ανασυρόμενων τύπων

Ταχεία ανάπτυξη σε βιομηχανία, κέντρα δεδομένων, νοσοκομεία κ.λπ., υποστηρίζοντας τη συνεχή συντήρηση και διασφαλίζοντας συνεχή τροφοδοσία.

Βαθιά προσαρμογή στη νέα ενέργεια

Ειδικές λύσεις για φωτοβολταϊκά, αιολική ενέργεια, αποθήκευση ενέργειας και φόρτιση EV, με αντι-πίσω φόρτιση, προστασία υπέρτασης και έλεγχο συνδεδεμένο στο δίκτυο.

Αρθρωτό, τυποποιημένο, συμπαγές

Ταχύτερη εγκατάσταση, μικρότερο αποτύπωμα, ευέλικτη επέκταση για παροχή ρεύματος υψηλής πυκνότητας και γρήγορη παράδοση.

Σύναψη

Ως βασικός εξοπλισμός των συστημάτων διανομής ηλεκτρικής ενέργειας χαμηλής τάσης, ο δομικός σχεδιασμός, η διαμόρφωση προστασίας και η διαδικασία κατασκευής των συστημάτων διανομής χαμηλής τάσης επηρεάζουν άμεσα την αξιοπιστία τροφοδοσίας, την ασφάλεια του εξοπλισμού και την ασφάλεια του προσωπικού. Καθοδηγούμενη από τις τάσεις της ευφυΐας, του οικολογισμού, της υψηλής αξιοπιστίας και της σπονδυλοποίησης, ο κλάδος θα διατηρήσει σταθερή ανάπτυξη. Οι υψηλές, επώνυμες και παγκοσμιοποιημένες δυνατότητες θα γίνουν βασική ανταγωνιστικότητα. Η επιλογή υψηλής ποιότητας και αξιόπιστου εξοπλισμού διανομής μπορεί να βελτιώσει αποτελεσματικά τη σταθερότητα των συστημάτων διανομής ισχύος, να μειώσει τους κινδύνους βλάβης και να παρέχει σταθερή υποστήριξη για ασφαλή και σταθερή ισχύ

FAQS

1. Πού χρησιμοποιείται κυρίως ο διακόπτης χαμηλής τάσης;

Χρησιμοποιείται σε εργοστάσια, κατοικημένες περιοχές, εμπορικά κέντρα, νοσοκομεία, κέντρα δεδομένων και δημοτικά έργα για διανομή, έλεγχο και προστασία ηλεκτρικής ενέργειας.

2.Ποιοι είναι οι κύριοι δομικοί τύποι?

Σταθερός τύπος, τύπος συρταριού και αποσπώμενος τύπος, επιλεγμένος με βάση τις απαιτήσεις αξιοπιστίας.

3.Τι σημαίνει αξιολόγηση IP;

IP30/IP40 για κανονικά εσωτερικά περιβάλλοντα. Το IP54 είναι ανθεκτικό στη σκόνη και στα πιτσιλίσματα, κατάλληλο για χώρους με υγρασία και σκόνη.

4.Τι είναι ο επιλεκτικός συντονισμός;Σβήνει μόνο ο διακόπτης που βρίσκεται πιο κοντά στη βλάβη, αποφεύγοντας μεγάλες διακοπές ρεύματος και βελτιώνοντας την αξιοπιστία τροφοδοσίας.

5.Ποια είναι τα πλεονεκτήματα του έξυπνου εξοπλισμού διανομής;

Απομακρυσμένη παρακολούθηση, προσυναγερμός βλάβης, στατιστικά ενέργειας, αυτόματη εγγραφή, αφύλακτη και έξυπνη λειτουργία.

6. Μπορεί να προσαρμοστεί ο εξοπλισμός διανομής;

Ναι, υποστηρίζουμε την προσαρμογή του ρεύματος, της τάσης, των κυκλωμάτων, των λειτουργιών, του μεγέθους και του επιπέδου προστασίας.

7. Ποιος είναι ο χρόνος παράδοσης;

7–15 ημέρες για τυπικά προϊόντα. 15–30 ημέρες για προσαρμοσμένα έργα.
