BS Φωτοβολταϊκός Μετασχηματιστής Τύπου Κουτιού

Η ηλεκτρική ενέργεια που παράγεται από τα φωτοβολταϊκά στοιχεία είναι χαμηλής τάσης DC. Αφού συλλεχθεί και ανατραπεί σε τριφασικό εναλλασσόμενο ρεύμα χαμηλής τάσης, ο μετασχηματιστής BS Photovoltaic Box-Type αυξάνεται στα 10kV, 20kV ή 35kV από έναν αποκλειστικό φωτοβολταϊκό προκατασκευασμένο υποσταθμό και συνδέεται με το δίκτυο. Οι φωτοβολταϊκοί προκατασκευασμένοι υποσταθμοί έχουν συνήθως πολλαπλές εισερχόμενες γραμμές χαμηλής τάσης, με ξεχωριστό μετασχηματιστή στην πλευρά της χαμηλής τάσης. Ο προκατασκευασμένος μετασχηματιστής είναι εξοπλισμένος με ένα έξυπνο σύστημα ελέγχου που ανεβάζει την κατάσταση λειτουργίας κάθε εξαρτήματος σε ένα κεντρικό δωμάτιο ελέγχου για κεντρική παρακολούθηση.

Ειδικοί προκατασκευασμένοι υποσταθμοί για την παραγωγή αιολικής ενέργειας χρησιμοποιούνται για τη μετατροπή της τάσης εξόδου 690V από ανεμογεννήτριες σε 10kV ή 35kV για σύνδεση στο δίκτυο. Συνήθως, το σετ γεννήτριας χρησιμοποιείται σε συνδυασμό με τον προκατασκευασμένο υποσταθμό, και υπάρχει μόνο μία εισερχόμενη γραμμή χαμηλής τάσης.

BS Photovoltaic Box-Type Transformer και ειδικοί για την αιολική ενέργεια προκατασκευασμένοι υποσταθμοί χρησιμοποιούν συνήθως μια δομή συγκροτήματος μετασχηματιστή για τη μείωση του μεγέθους και του αποτυπώματος, διευκολύνοντας τη μεταφορά και την εγκατάσταση. Σε σύγκριση με τους προκατασκευασμένους υποσταθμούς κλιμάκωσης, είναι ελαφρύτεροι και, λόγω της εξάλειψης της ανάγκης για πρόσθετο σύστημα ψύξης μετασχηματιστή, προσφέρουν υψηλότερη απόδοση μετατροπής.

Όταν χρησιμοποιείτε προκατασκευασμένους υποσταθμούς ανύψωσης, μπορούν να εγκατασταθούν εσωτερικά τόσο μετασχηματιστές βυθισμένοι σε λάδι όσο και μετασχηματιστές ξηρού τύπου.

Τεχνικές παράμετροι

Ο τρόπος εγκατάστασης του ειδικού υποσταθμού τύπου κουτιού για φωτοβολταϊκή παραγωγή και του ειδικού υποσταθμού τύπου κουτιού για την παραγωγή αιολικής ενέργειας θα καθοριστεί σύμφωνα με τη δομική μορφή που επιλέχθηκε στο σχέδιο της βιβλιοθήκης. Θα δημιουργηθεί ειδική βάση εγκατάστασης και θα ληφθούν τα απαραίτητα μέτρα γείωσης και στερέωσης.

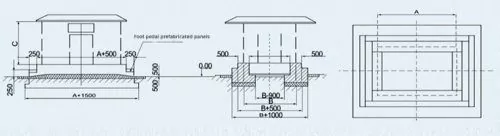

Διάγραμμα Βάσης Εγκατάστασης

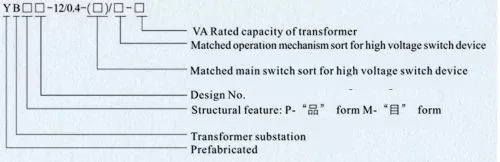

Μοντέλο και νόημα

Χαρακτηριστικά προϊόντος

1. Το BS Photovoltaic Box-Type Transformer shell υιοθετεί σχεδιασμό προηγμένης τεχνολογίας, έχει μια ποικιλία αξιόπιστων εγγυήσεων απόδοσης, ανθεκτικό, θερμομόνωση, αερισμό, αντοχή στη διάβρωση, πρόληψη σκόνης, αδιάβροχο, πρόληψη μικρών ζώων, όμορφη εμφάνιση.

2. Τα XGN15, HXGN17 ή KNYN 28A μπορούν να επιλεγούν ως εισερχόμενη γραμμή, μέτρηση υψηλής τάσης και εξερχόμενη γραμμή υψηλής τάσης για διακόπτες υψηλής τάσης. Η πλευρά της υψηλής τάσης μπορεί να διευθετηθεί σε μια ποικιλία τρόπων τροφοδοσίας, όπως τροφοδοτικό δικτύου δακτυλίου, τροφοδοτικό τερματικού, τροφοδοτικό διπλής τάσης, δυνατότητα εγκατάστασης στοιχείων μετρητή και τροφοδοσίας, κ.λπ. τις απαιτήσεις μέτρησης υψηλής τάσης. Ο κεντρικός διακόπτης συνιστάται να χρησιμοποιεί διακόπτη φορτίου ή διακόπτη κενού, συμπαγή και λογική δομή και έχει καλό αποτέλεσμα κατά της κακής λειτουργίας.

3. Τα GGD, GCS ή MNS μπορούν να επιλεγούν ως διακόπτης χαμηλής τάσης, αντιστάθμιση άεργου ισχύος και εξερχόμενη γραμμή χαμηλής τάσης. Η πλευρά χαμηλής τάσης υιοθετεί τη δομή πίνακα/ντουλαπιού, η οποία μπορεί να καλύψει τις λειτουργίες διανομής ισχύος, διανομής ισχύος φωτισμού, αντιστάθμισης άεργου ισχύος, μέτρησης ηλεκτρικής ενέργειας κ.λπ.

4. Ο μετασχηματιστής μπορεί να είναι πλήρως σφραγισμένος μετασχηματιστής βυθισμένος στο λάδι ή μετασχηματιστής ξηρού τύπου. Για μετασχηματιστές λαδιού συνιστώνται τα μοντέλα S9, S11, S13 ή SH15, ενώ για μετασχηματιστές ξηρού τύπου προτείνονται τα μοντέλα SCB11, SCB12, SCB14 ή SCBH15. Μπορούν να διαμορφωθούν ελεύθερα σύμφωνα με τις πραγματικές ανάγκες των πελατών, η επιλογή είναι πιο ευέλικτη.

5. Το επάνω κάλυμμα του κιβωτίου υιοθετεί το σχέδιο δομής διπλής στρώσης και το μεσαίο στρώμα είναι γεμάτο με αφρώδες πλαστικό, επομένως το αποτέλεσμα θερμομόνωσης είναι καλό. Ο χώρος του μετασχηματιστή είναι εξοπλισμένος με συσκευές παρακολούθησης κατά της συμπύκνωσης και αυτόματου ελέγχου θερμοκρασίας, συσκευές θέρμανσης και ψύξης. Η διάταξη προστασίας από τη σκόνη είναι τοποθετημένη στη θέση που αντιστοιχεί στο κλείστρο έξω από την πλάκα της πόρτας και την πλαϊνή πλάκα.

Εργασιακό Περιβάλλον

1.  Το υψόμετρο δεν πρέπει να υπερβαίνει τα 1000 μέτρα.

2.  Θερμοκρασία περιβάλλοντος: - 25 ° C ~ + 40 ° C;

3.  Σχετική υγρασία: η ημερήσια μέση τιμή δεν πρέπει να είναι μεγαλύτερη από 95%, και η μηνιαία μέση τιμή δεν πρέπει να είναι μεγαλύτερη από 90%.

4.  Τόπος εγκατάστασης: χώρος χωρίς πυρκαγιά, κίνδυνο έκρηξης, αγώγιμη σκόνη, χημικά διαβρωτικά αέρια και βίαιους κραδασμούς.

Σε περίπτωση υπέρβασης των παραπάνω προϋποθέσεων, ο χρήστης μπορεί να διαπραγματευτεί με την εταιρεία μας.
