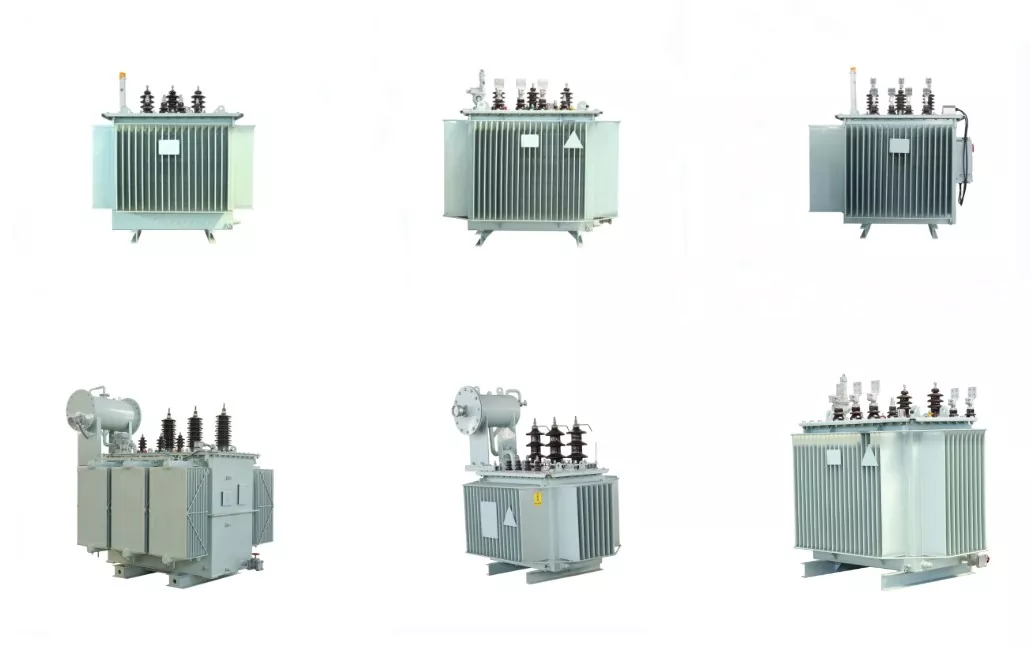

Μετασχηματιστής ισχύος διανομής βυθισμένου σε λάδι

Ο πυρήνας του Oil Immersed Distribution Power Transformer κατασκευάζεται με πλαστικοποίηση εισαγόμενων φύλλων από χάλυβα πυριτίου ψυχρής έλασης υψηλής ποιότητας, μειώνοντας σημαντικά το ρεύμα χωρίς φορτίο και χωρίς φορτίο. Ο πυρήνας είναι υποχρεωμένος να εξασφαλίζει συμπαγή και ελαχιστοποίηση του θορύβου. Οι περιελίξεις υψηλής και χαμηλής τάσης είναι κατασκευασμένες από χαλκό χωρίς οξυγόνο. Οι περιελίξεις χαμηλής τάσης για 500KVA και κάτω υιοθετούν μια κυλινδρική δομή διπλής στρώσης, ενώ αυτές για 630KVA και άνω χρησιμοποιούν δομή διπλής έλικας ή τετραέλιξης ή περιέλιξη φύλλου χαλκού. Οι περιελίξεις υψηλής τάσης χρησιμοποιούν μια πολυστρωματική κυλινδρική δομή.

Ο μετασχηματιστής υιοθετεί την ομάδα σύνδεσης Dyn11 για να ελαχιστοποιήσει τις αρμονικές επιδράσεις στο ηλεκτρικό δίκτυο και να βελτιώσει την ποιότητα τροφοδοσίας. Η πλήρως σφραγισμένη κατασκευή του παρατείνει τη διάρκεια ζωής, εξαλείφει την ανάγκη αφαίρεσης του πυρήνα και δεν απαιτεί συντήρηση. Μετά την τυπική μεταφορά, αυτός ο μετασχηματιστής σειράς δεν απαιτεί έλεγχο πυρήνα. Τα σχετικά εξαρτήματα μπορούν να εγκατασταθούν απευθείας, ακολουθούμενη από δοκιμή αποδοχής. Με το πέρασμα είναι έτοιμο για λειτουργία.

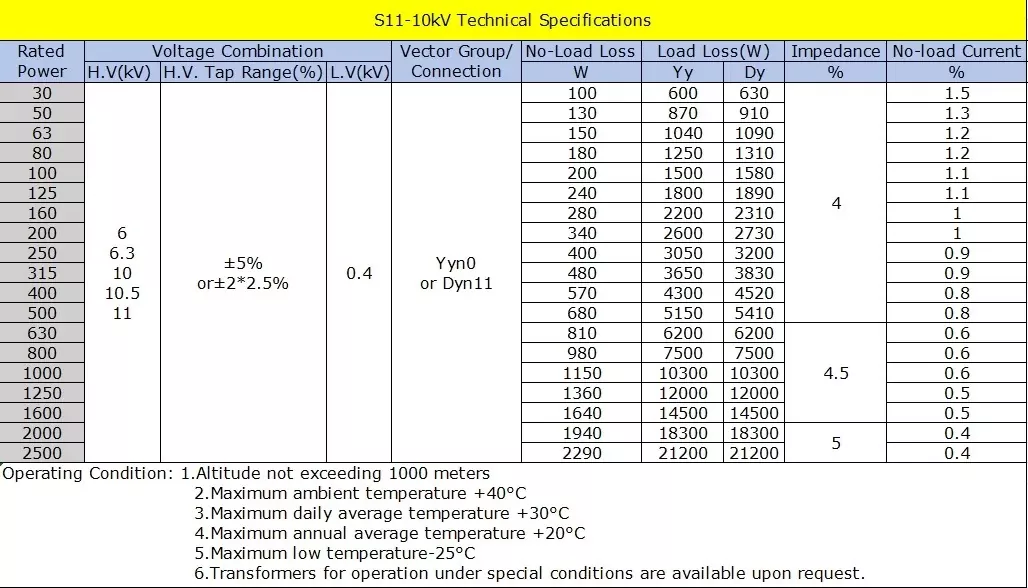

Προσδιορισμός

Πρότυπα & πιστοποιήσεις

Σχεδιασμός & δοκιμή: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Αξιολόγηση απώλειας: IEC 60076-20;

Ασφάλεια: IEC 61936, DL/T 572;

Περιβάλλον: ISO 14001, CE, EAC, UkrSEPRO για εξαγωγή Ουκρανίας

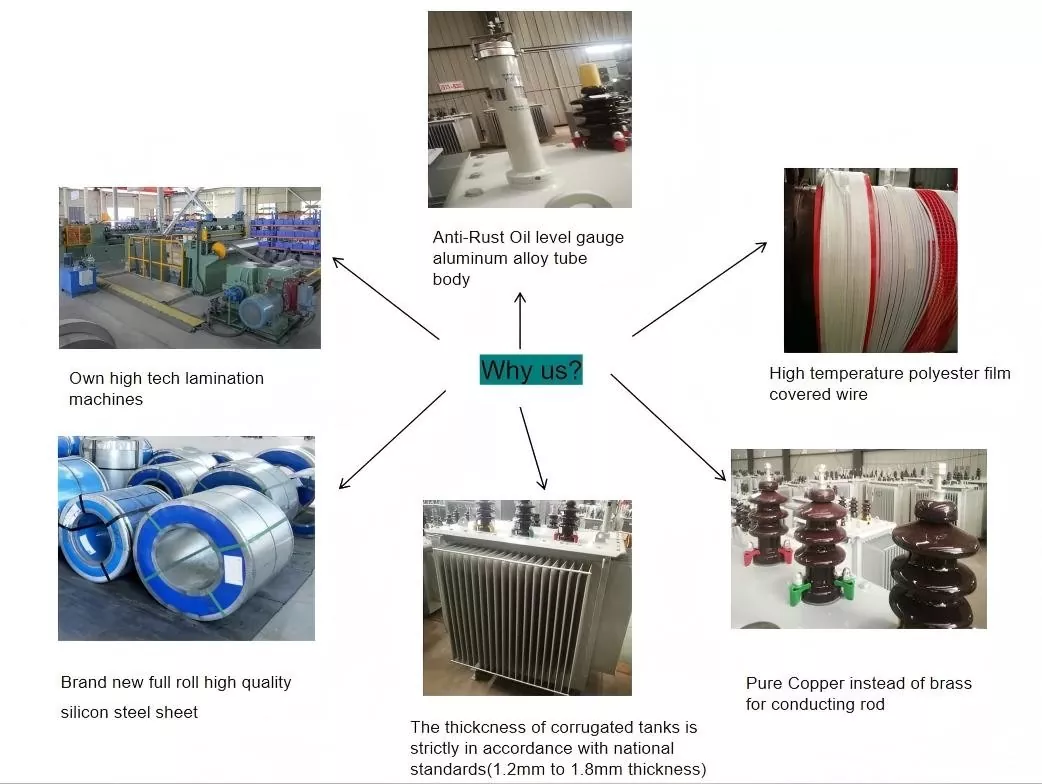

Γιατί να μας επιλέξετε;

- Ο μετασχηματιστής ισχύος διανομής βυθισμένου σε λάδι είναι εξαιρετικά αποδοτικός και χαμηλών απωλειών, μειώνοντας την κατανάλωση ενέργειας και το λειτουργικό κόστος.

- Το σώμα του μετασχηματιστή είναι ένας νέος τύπος δομής μόνωσης, η ικανότητα αντοχής σε βραχυκύκλωμα από το αρχικό έχει βελτιωθεί.

- Ο πυρήνας σιδήρου είναι φύλλο πυριτίου ψυχρής έλασης υψηλής ποιότητας, υψηλής διαπερατότητας. Αποτελείται από περιελίξεις υψηλής/χαμηλής τάσης, τα οποία είναι χάλκινα σύρματα χωρίς οξυγόνο και υιοθετούν μια πολυστρωματική κυλινδρική δομή.

- Όλοι οι σύνδεσμοι έχουν υποστεί ειδική επεξεργασία για την αποφυγή χαλάρωσης.

- Η κυματοειδής δομή της δεξαμενής λαδιού, το κάλυμμα της δεξαμενής και η άκρη του κιβωτίου έχουν δύο τρόπους πλήρους συγκόλλησης ή σύνδεσης με μπουλόνια, που μπορούν να παρατείνουν τη διάρκεια ζωής του λαδιού του μετασχηματιστή και των μονωτικών υλικών.

Συνθήκες Λειτουργικού Περιβάλλοντος

1. Το υψόμετρο εγκατάστασης δεν πρέπει να υπερβαίνει τα 1000 m πάνω από την επιφάνεια της θάλασσας (υπό κανονικές συνθήκες). ειδικά περιβάλλοντα απαιτούν ξεχωριστές προδιαγραφές.

2. Η θερμοκρασία περιβάλλοντος δεν πρέπει να υπερβαίνει τους 40°C.

3. Ελάχιστη εξωτερική θερμοκρασία: -25°C.

Μπορούν να παρέχονται μετασχηματιστές ικανοί να λειτουργούν υπό ειδικές συνθήκες κατόπιν αιτήματος του πελάτη.
