Ένας γρήγορος οδηγός: βασικές διαφορές και οδηγός επιλογής για μετασχηματιστές ξηρού τύπου έναντι βυθισμένου σε λάδι

Ένας γρήγορος οδηγός: βασικές διαφορές και οδηγός επιλογής για μετασχηματιστές ξηρού τύπου έναντι βυθισμένου σε λάδι

Καθώς η ανάπτυξη νέων συστημάτων ισχύος επιταχύνεται, οι μετασχηματιστές διανομής - ως κρίσιμος εξοπλισμός για τη μετατροπή ενέργειας - διαδραματίζουν ζωτικό ρόλο στον καθορισμό της ασφάλειας, της ενεργειακής απόδοσης και του λειτουργικού κόστους και του κόστους συντήρησης. Η τρέχουσα αγορά κυριαρχείται από δύο κύριες κατηγορίες: μετασχηματιστές ξηρού τύπου και μετασχηματιστές βυθισμένου σε λάδι. Αυτοί οι δύο τύποι διαφέρουν σημαντικά ως προς τη μόνωση και την ψύξη, την ασφάλεια και τις περιβαλλοντικές επιδόσεις, τα εφαρμοστέα σενάρια και την οικονομική απόδοση. Σύμφωνα με το υποχρεωτικό πρότυπο ενεργειακής απόδοσης GB 20052-2024, αυτό το άρθρο παρέχει μια ολοκληρωμένη ανάλυση των διαφορών μεταξύ αυτών των δύο τύπων εξοπλισμού, προσφέροντας μια έγκυρη αναφορά για επιλογή μηχανικής.

I. Βασικές θεμελιώδεις διαφορές: Διαφορές στις μεθόδους μόνωσης και ψύξης

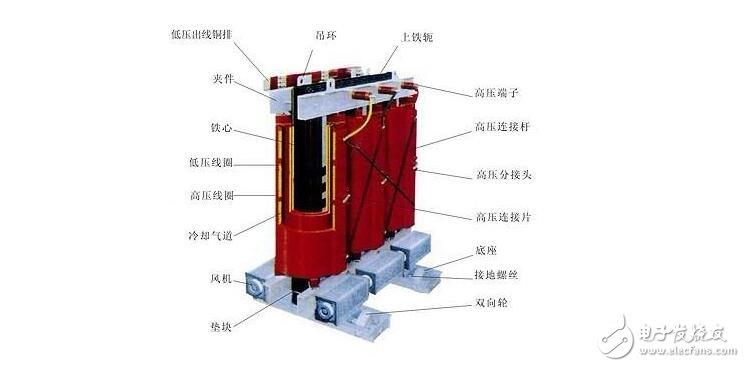

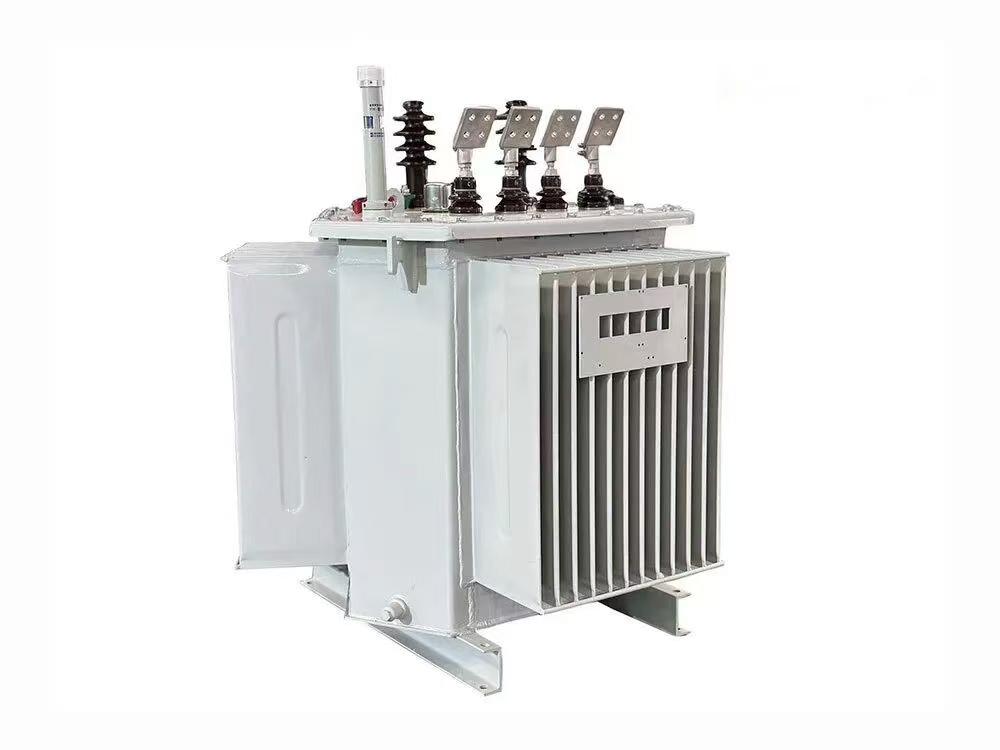

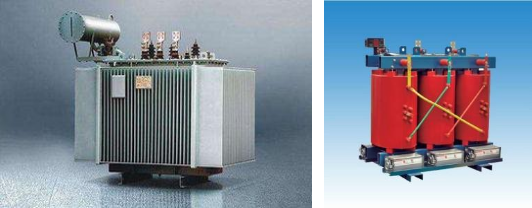

Οι μετασχηματιστές ξηρού τύπου χρησιμοποιούν αέρα ως ψυκτικό μέσο. Οι περιελίξεις μονώνονται με χύτευση κενού από εποξική ρητίνη ή εμποτισμό χαρτιού Nomex, εξαλείφοντας την ανάγκη για υγρά μέσα. Διαθέτουν απλή δομή και δεν ενέχουν κίνδυνο διαρροής. Οι μετασχηματιστές βυθισμένοι στο λάδι χρησιμοποιούν μονωτικό λάδι τόσο ως ψυκτικό όσο και ως μονωτικό μέσο. Ο πυρήνας και οι περιελίξεις βυθίζονται στη δεξαμενή λαδιού, βασιζόμενοι στην κυκλοφορία λαδιού για την απαγωγή θερμότητας. Αυτή η τεχνολογία είναι ώριμη και προσφέρει ένα ευρύτερο φάσμα δυνατοτήτων. Αυτή η θεμελιώδης σχεδιαστική διαφορά καθορίζει την πλήρη απόκλιση μεταξύ των δύο όσον αφορά την ασφάλεια, τις περιβαλλοντικές επιπτώσεις και τη λειτουργία και τη συντήρηση.

II. Σύγκριση σε έξι βασικές διαστάσεις

III. Εφαρμογή νέων κανονισμών: Η επιλογή του εξοπλισμού πρέπει να συμμορφώνεται με τα πρότυπα

Το GB 20052-2024, ένα υποχρεωτικό εθνικό πρότυπο για μετασχηματιστές ισχύος από τον Φεβρουάριο του 2025, καθορίζει τους βαθμούς ενεργειακής απόδοσης και τα χρονοδιαγράμματα σταδιακής κατάργησης. Η επιλογή μοντέλων χαμηλής απόδοσης απαγορεύεται αυστηρά σε νέα κατασκευαστικά έργα και ο υφιστάμενος εξοπλισμός υψηλής κατανάλωσης ενέργειας πρέπει να καταργηθεί σταδιακά. Για διανομή ρεύματος σε εσωτερικούς χώρους σε αστικά κτίρια, σύμφωνα με τις υποχρεωτικές διατάξεις του GB 51348-2019, πρέπει να επιλέγονται μετασχηματιστές ξηρού ή μη εύφλεκτου υγρού μόνωσης.

IV. Συστάσεις επιλογής: Ακριβής αντιστοίχιση με βάση σενάρια εφαρμογής

Επιλέξτε ξηρό τύπο: Εσωτερικά περιβάλλοντα, περιοχές υψηλής πληρότητας, αυστηρές απαιτήσεις πυρασφάλειας, περιορισμένος χώρος, διακυμάνσεις ελαφρού φορτίου και εστίαση στην προστασία του περιβάλλοντος και τη χαμηλή συντήρηση.

Επιλέξτε βυθισμένο στο λάδι: Για χρήση σε εξωτερικούς χώρους, συγκεντρωμένα φορτία μεγάλης χωρητικότητας, συνεχή βαριά φορτία, σκληρά περιβάλλοντα και καταστάσεις που δίνουν προτεραιότητα στο χαμηλό αρχικό κόστος.

V. Τάσεις του κλάδου

Με γνώμονα την ασφάλεια και τους στόχους χαμηλών εκπομπών άνθρακα, το ποσοστό διείσδυσης των μετασχηματιστών ξηρού τύπου συνεχίζει να αυξάνεται στα αστικά δίκτυα διανομής, στα κέντρα δεδομένων και στους νέους τομείς υποδομής. Οι μετασχηματιστές βυθισμένοι στο λάδι, αξιοποιώντας τη μεγάλη τους χωρητικότητα και τη σχέση κόστους-αποτελεσματικότητας, παραμένουν κυρίαρχοι στη μετάδοση και μετασχηματισμό ισχύος σε εξωτερικούς χώρους καθώς και στις βιομηχανικές ενεργειακές εφαρμογές. Αυτοί οι δύο τύποι εξοπλισμού δεν αλληλοαποκλείονται. Αντίθετα, αλληλοσυμπληρώνονται σε διαφορετικά σενάρια και συνεργάζονται για να υποστηρίξουν την ασφαλή και αποτελεσματική λειτουργία των σύγχρονων δικτύων ηλεκτρικής ενέργειας.

Οι κατασκευαστές εξοπλισμού ισχύος συμβουλεύουν ότι η επιλογή πρέπει να εξισορροπεί την ασφάλεια, την ενεργειακή απόδοση, τη λειτουργία και τη συντήρηση και τη συμμόρφωση με τους κανονισμούς. Οι αποφάσεις πρέπει να λαμβάνονται πλήρως, λαμβάνοντας υπόψη τα χαρακτηριστικά φορτίου, τα περιβάλλοντα εγκατάστασης και τους κύκλους προϋπολογισμού, για να αποφευχθούν αυξημένα κόστη, κίνδυνοι ασφάλειας και κίνδυνοι συμμόρφωσης που προκύπτουν από λανθασμένη επιλογή.
