Τι είναι ένας μετασχηματιστής οργάνων ρεύματος;

Αυτό το σε βάθος άρθρο εξηγεί τι αΜετασχηματιστής οργάνων ρεύματοςείναι, πώς λειτουργεί, γιατί έχει σημασία στα ηλεκτρικά συστήματα, πώς συγκρίνεται με άλλους μετασχηματιστές οργάνων, πώς να επιλέξετε έναν και συχνές ερωτήσεις — όλα αυτά υποστηρίζονται από έγκυρους ορισμούς και βιομηχανικά πρότυπα. Μετασχηματιστές οργάνων ρεύματος, που συνήθως ονομάζονταιμετασχηματιστές ρεύματος (CT), επιτρέπουν την ακριβή μέτρηση του ρεύματος, την προστασία και τον έλεγχο των ηλεκτρικών κυκλωμάτων υψηλής τάσης κλιμακώνοντας τα ρεύματα σε ασφαλέστερες, τυπικές τιμές για όργανα και ρελέ.

Πίνακας περιεχομένων

1. Τι είναι ένας μετασχηματιστής οργάνων ρεύματος;
2. Πώς λειτουργεί ένας μετασχηματιστής ρεύματος;
3. Γιατί να χρησιμοποιήσετε έναν μετασχηματιστή οργάνων ρεύματος;
4. Ποιοι τύποι μετασχηματιστών οργάνων ρεύματος υπάρχουν;
5. Πώς να επιλέξετε τον σωστό μετασχηματιστή οργάνου ρεύματος;
6. Τι είναι οι κοινές εφαρμογές;
7. Συχνές Ερωτήσεις (FAQ)

Τι είναι ένας μετασχηματιστής οργάνων ρεύματος;

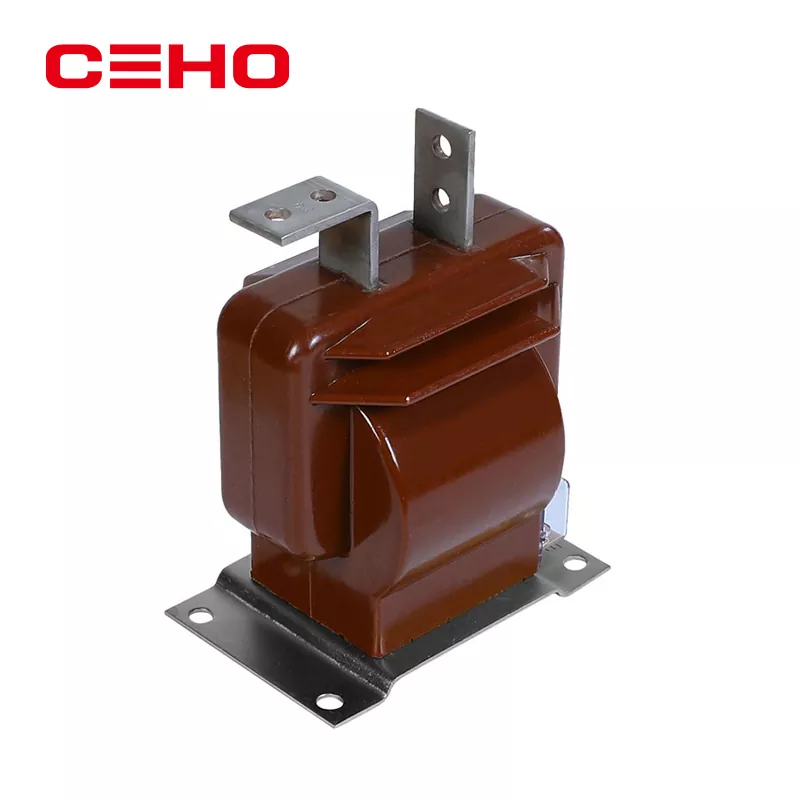

A Μετασχηματιστής οργάνων ρεύματος(γνωστό και ως αΜετασχηματιστής ρεύματοςή CT) είναι ένας συγκεκριμένος τύποςμετασχηματιστής οργάνωνσχεδιασμένο να κλιμακώνει τα πολύ υψηλά εναλλασσόμενα ρεύματα (AC) από τα συστήματα ισχύος σε ένα αναλογικό, χαμηλότερο ρεύμα που μπορεί να συνδεθεί με ασφάλεια σε μετρητές, προστατευτικά ρελέ και συσκευές ελέγχου.

Ο καθοριστικός ρόλος του CT είναι να επιτρέπει την ασφαλή, ακριβή ανίχνευση ρεύματος σε κυκλώματα όπου η άμεση μέτρηση θα ήταν επικίνδυνη ή μη πρακτική λόγω υψηλού ρεύματος και υψηλής τάσης.

Πώς λειτουργεί ένας μετασχηματιστής ρεύματος;

Η αρχή λειτουργίας ενός μετασχηματιστή ρεύματος βασίζεται στη μαγνητική επαγωγή: όταν εναλλασσόμενο ρεύμα ρέει μέσω του πρωτεύοντος αγωγού, δημιουργεί ένα μαγνητικό πεδίο. Αυτή η μαγνητική ροή προκαλεί ένα αναλογικό ρεύμα στη δευτερεύουσα περιέλιξη του CT μέσω ηλεκτρομαγνητικής επαγωγής.

• Κύρια περιέλιξη:συνήθως μια μόνο στροφή (συχνά ο ίδιος ο αγωγός).
• Δευτερεύουσα περιέλιξη:πολλές στροφές λεπτού σύρματος για την παραγωγή μειωμένου ρεύματος.
• Μαγνητικός πυρήνας:Υλικό υψηλής διαπερατότητας για αποτελεσματική καθοδήγηση της ροής.

Το αποτέλεσμα είναι ένα δευτερεύον ρεύμα που είναι μια σταθερή αναλογία του πρωτεύοντος ρεύματος (π.χ., ένας CT 1000:5 θα εξάγει 5 A όταν το πρωτεύον ρεύμα είναι 1000 A), επιτρέποντας στις συσκευές μέτρησης να λειτουργούν με ασφάλεια και με υψηλή ακρίβεια.

Γιατί να χρησιμοποιήσετε έναν μετασχηματιστή οργάνων ρεύματος;

Οι μετασχηματιστές ρεύματος είναι απαραίτητοι για τα σύγχρονα ηλεκτρικά συστήματα για διάφορους λόγους:

1. Ασφάλεια:Απομονώνουν συσκευές και προσωπικό από επικίνδυνα πρωτεύοντα κυκλώματα υψηλής τάσης.
2. Ακρίβεια:Παρέχουν τυποποιημένα επίπεδα ρεύματος για ακριβή μέτρηση και παρακολούθηση φορτίου.
3. Προστατευτική λειτουργία:Λειτουργούν με ρελέ και προστασίες για την ανίχνευση βλαβών και την ενεργοποίηση διακοπτών κυκλώματος.

Χωρίς CT, η μέτρηση ή η προστασία δικτύων υψηλού ρεύματος με συμβατικά όργανα θα ήταν επικίνδυνη, ανακριβής ή και τα δύο.

Ποιοι τύποι μετασχηματιστών οργάνων ρεύματος υπάρχουν;

Οι μετασχηματιστές ρεύματος διατίθενται σε διάφορες μορφές ανάλογα με την εγκατάσταση και την εφαρμογή:

• CT τύπου ράβδου:Ο πρωτεύων αγωγός διέρχεται από έναν πυρήνα με πολλές δευτερεύουσες στροφές.
• Δακτυλιοειδής (τοροειδής) CT:Πυρήνας δακτυλίου με αγωγό που περνά μέσα από αυτό. ιδανικό για μέτρηση εκ των υστέρων.
• CT παραθύρων:Σχεδιασμένο έτσι ώστε ο κύριος αγωγός να μπορεί εύκολα να περάσει με σπείρωμα.
• CT με χωριστό πυρήνα:Σφιγκτήρας τύπου CT για άνετη εγκατάσταση χωρίς αποσύνδεση.

Κάθε τύπος υποστηρίζει διαφορετικές ανάγκες εγκατάστασης και απαιτήσεις ακρίβειας. Οι υποσταθμοί υψηλής τάσης χρησιμοποιούν συχνά τύπους στιβαρών ράβδων ή παραθύρων, ενώ τα σενάρια συντήρησης ή μετασκευής ενδέχεται να χρησιμοποιούν μορφές διαχωρισμένου πυρήνα.

Πώς να επιλέξετε τον σωστό μετασχηματιστή οργάνου ρεύματος;

Η επιλογή της σωστής αξονικής τομογραφίας εξαρτάται από:

1. Κύρια τρέχουσα βαθμολογία:Πρέπει να αντιστοιχεί στο μέγιστο αναμενόμενο ρεύμα φορτίου.
2. Δευτερεύουσα τυπική έξοδος:Συνήθως 5 Α ή 1 Α.
3. Κατηγορία ακρίβειας:Απαιτείται ακρίβεια για λειτουργίες μέτρησης έναντι προστατευτικών λειτουργιών.
4. Διαβαθμίσεις θερμοκρασίας και περιβάλλοντος:Για συνθήκες εγκατάστασης.

Τι είναι οι κοινές εφαρμογές;

Οι CT χρησιμοποιούνται σε πολλούς τομείς ηλεκτρολόγων μηχανικών:

• Μέτρηση: μέτρηση ρεύματος για τιμολόγηση και υπολογισμό φορτίου.
• Προστασία: ανίχνευση υπερβολικού ρεύματος ή συνθηκών σφάλματος και έναρξη λειτουργίας του διακόπτη.
• Συστήματα ελέγχου: τροφοδοτούν δεδομένα σε πραγματικό χρόνο στο SCADA ή σε συστήματα αυτοματισμού.

Συχνές Ερωτήσεις (FAQ)

Τι σημαίνει "μετασχηματιστής οργάνων";
Ο μετασχηματιστής οργάνων είναι μια συσκευή που κλιμακώνει υψηλές ποσότητες συστήματος ισχύος (ρεύμα ή τάση) σε τυποποιημένα επίπεδα για μέτρηση και προστασία χωρίς να φορτίζει ή να διαταράσσει το πρωτεύον κύκλωμα.

Σε τι διαφέρει ένας μετασχηματιστής ρεύματος από έναν μετασχηματιστή ισχύος;
Ένας μετασχηματιστής ρεύματος εστιάζει στην ακριβή κλιμάκωση για μέτρηση και ασφάλεια, ενώ ένας μετασχηματιστής ισχύος εστιάζει στη μεταφορά ισχύος μεταξύ επιπέδων τάσης με ελάχιστη απώλεια.

Γιατί δεν πρέπει ποτέ να γίνεται αξονική τομογραφία με ανοιχτό δευτερεύον;
Αν αφήσετε ένα δευτερεύον CT ανοιχτό, μπορεί να προκληθούν επικίνδυνα υψηλές τάσεις, καθώς ο μετασχηματιστής προσπαθεί να διατηρήσει το ρεύμα, με κίνδυνο βλάβης της μόνωσης και κινδύνους για την ασφάλεια.

Ποια είναι η τυπική βαθμολογία δευτερεύοντος ρεύματος;
Οι τυπικές δευτερεύουσες έξοδοι CT είναι συνήθως 1 A ή 5 A για να ταιριάζουν με τις κοινές απαιτήσεις εισόδου οργάνων και ρελέ.

Μπορούν να χρησιμοποιηθούν μετασχηματιστές ρεύματος για μέτρηση DC;
Οι τυπικοί CT λειτουργούν με μαγνητική επαγωγή AC και δεν είναι κατάλληλοι για DC. Αντ' αυτού χρησιμοποιούνται ειδικοί αισθητήρες (π.χ. εφέ Hall).
