Διακόπτης κενού υψηλής τάσης εσωτερικού χώρου VS1

Η Ceho μπορεί να προσφέρει διακόπτη κενού υψηλής τάσης εσωτερικού χώρου VS1 με ολοκληρωμένη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση. Η αρχή λειτουργίας αυτού του διακόπτη κενού είναι ότι όταν η κινούμενη επαφή και η στατική επαφή διαχωρίζονται υπό τη δράση του μηχανισμού λειτουργίας, δημιουργείται ένα ηλεκτρικό τόξο μεταξύ των επαφών και η επιφάνεια των επαφών εξατμίζει τον ατμό σε υψηλές θερμοκρασίες. Το ειδικό σχήμα αυτού του σχεδίου επαφής προϊόντος δημιουργεί ένα μαγνητικό πεδίο όταν περνάει ρεύμα. Κάτω από τη δράση αυτού του μαγνητικού πεδίου, το ηλεκτρικό τόξο κινείται γρήγορα κατά μήκος της εφαπτομενικής διεύθυνσης της επιφάνειας επαφής. Κάποιοι μεταλλικοί ατμοί συμπυκνώνονται στον μεταλλικό κύλινδρο (ασπίδα) και το τόξο διέρχεται φυσικά από το μηδέν και στη συνέχεια σβήνει. Όταν το τόξο σβήσει, η διηλεκτρική ισχύς μεταξύ των επαφών ανακτά γρήγορα

Αποστολή Ερώτησης

περιγραφή προϊόντος

Μπορείτε να είστε σίγουροι ότι θα αγοράσετε αυτόματο διακόπτη κενού υψηλής τάσης εσωτερικού χώρου VS1 από την Ceho. Ο διακόπτης κενού είναι κατάλληλος για χρήση σε συστήματα ισχύος με ονομαστική τάση 12kv για λόγους προστασίας, καθώς και σε μονάδες ελέγχου εξοπλισμού ηλεκτρικού δικτύου και βιομηχανικού εξοπλισμού ισχύος. Μπορεί να εξοπλιστεί με KYN28 (GZS1). Διάφοροι τύποι πάνελ ντουλαπιών διακοπτών όπως XGN και GG-1A. Σχετικά προϊόντα: καρότσια απομόνωσης, καρότσια ασφαλειών και άλλα καρότσια μετασχηματιστών τάσης.

Πρότυπα προϊόντων

♦ IEC62271-100 Διακόπτης υψηλής τάσης και εξοπλισμός ελέγχου Μέρος 100: Διακόπτες AC

♦ GB1984 Διακόπτες κυκλώματος υψηλής τάσης AC

♦ GB/T11022 Κοινές προδιαγραφές για πρότυπα διακοπτών υψηλής τάσης και εξοπλισμού ελέγχου

♦ JB/T 3855 Διακόπτες κενού υψηλής τάσης AC

♦ DL/T402 Προδιαγραφές διακοπτών υψηλής τάσης AC

Περιβαλλοντικές Συνθήκες

♦ Θερμοκρασία περιβάλλοντος: -15℃~+40℃;

♦ Υψόμετρο: ≤1000m;

♦ Σχετική υγρασία: ημερήσια μέση ≤95%, μηνιαίος μέσος όρος ≤90%;

♦ Ένταση σεισμού: ≤8 επίπεδο;

♦ Μέρη χωρίς πυρκαγιά, κίνδυνο έκρηξης, σοβαρή βρωμιά, χημική διάβρωση, καθώς και έντονους κραδασμούς

Τεχνική Ημερομηνία

Οχι.	Είδος	Μονάδα	Ημερομηνία
1	Ονομαστική τάση	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Ονομαστική τάση αντοχής σε συχνότητα ισχύος σύντομου χρόνου (1 λεπτό)		90/102 ? ? ? ? ? ? ? ? 65/79
3	Ονομαστική τάση κεραυνικής αντοχής		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Ονομαστική συχνότητα	Hz	50
5	Ονομαστικό ρεύμα	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Ονομαστικό ρεύμα ανοχής μικρού χρόνου	Ο	20 50 50	25 63 63	31.5 80 80
7	Ονομαστικό ρεύμα ανοχής κορυφής
8	Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)
9	Ονομαστική ακολουθία λειτουργίας		O-0.3s-co-180s-co
10	Μηχανική ζωή	Φορές	20000
11	Ονομαστική τάση λειτουργίας	V	AC/DC220, AC/DC110
12	Ώρα ανοίγματος	ms	20~50
13	ώρα κλεισίματος		30~70
14	Ονομαστικοί χρόνοι διακοπής ρεύματος βραχυκυκλώματος		50

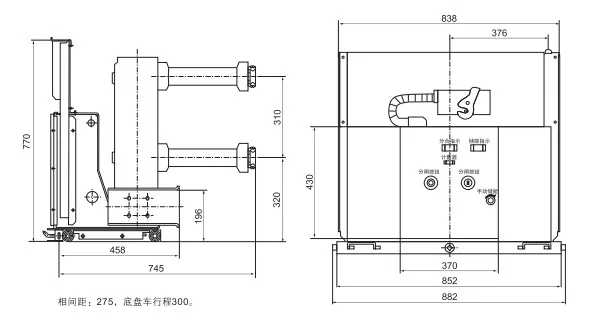

Σχέδιο συνολικής διάστασης
