Τι είναι οι συνδυασμένοι μετασχηματιστές και γιατί είναι απαραίτητοι για τα σύγχρονα συστήματα ισχύος;

Καθώς τα συστήματα ισχύος γίνονται όλο και πιο συμπαγή, έξυπνα και με γνώμονα την απόδοση, η ζήτηση για πολυλειτουργικό ηλεκτρικό εξοπλισμό συνεχίζει να αυξάνεται. Μια τέτοια καινοτομία είναι ηΣυνδυασμένος Μετασχηματιστής, μια συσκευή που ενσωματώνει πολλαπλές λειτουργίες μέτρησης και προστασίας σε μια ενιαία μονάδα. Οι συνδυασμένοι μετασχηματιστές που χρησιμοποιούνται ευρέως σε εφαρμογές μέσης και υψηλής τάσης διαδραματίζουν κρίσιμο ρόλο στην εξασφάλιση ακριβών μετρήσεων, αξιόπιστης προστασίας και βελτιστοποιημένου χώρου εγκατάστασης.

Σε αυτόν τον περιεκτικό οδηγό, διερευνούμε τι είναι οι συνδυασμένοι μετασχηματιστές, πώς λειτουργούν, τα πλεονεκτήματά τους σε σχέση με τις παραδοσιακές λύσεις και γιατί οι επιχειρήσεις κοινής ωφέλειας και οι βιομηχανικοί φορείς παγκοσμίως βασίζονται σε αυτούς.

Περίληψη άρθρου

Αυτό το άρθρο παρέχει μια λεπτομερή εξήγηση των συνδυασμένων μετασχηματιστών, συμπεριλαμβανομένης της δομής, των αρχών λειτουργίας, των βασικών πλεονεκτημάτων, των τεχνικών προδιαγραφών και των πραγματικών εφαρμογών τους. Επίσης, συγκρίνει συνδυασμένους μετασχηματιστές με ξεχωριστούς μετασχηματιστές ρεύματος και τάσης, αντιμετωπίζει κοινές ερωτήσεις μέσω μιας εκτενούς ενότητας Συχνών Ερωτήσεων και επισημαίνει τις βέλτιστες πρακτικές για την επιλογή και την εγκατάσταση.

Πίνακας περιεχομένων

• Τι είναι ένας συνδυασμένος μετασχηματιστής;
• Ποια εξαρτήματα συνθέτουν έναν συνδυασμένο μετασχηματιστή;
• Πώς λειτουργούν οι συνδυασμένοι μετασχηματιστές;
• Ποιοι τύποι συνδυασμένων μετασχηματιστών είναι διαθέσιμοι;
• Γιατί οι συνδυασμένοι μετασχηματιστές είναι καλύτεροι από τις ξεχωριστές μονάδες;
• Πού χρησιμοποιούνται συνήθως συνδυασμένοι μετασχηματιστές;
• Ποιες είναι οι βασικές τεχνικές προδιαγραφές;
• Πώς πρέπει να επιλέξετε τον σωστό συνδυασμένο μετασχηματιστή;
• Συχνές ερωτήσεις σχετικά με τους συνδυασμένους μετασχηματιστές

Τι είναι ένας συνδυασμένος μετασχηματιστής;

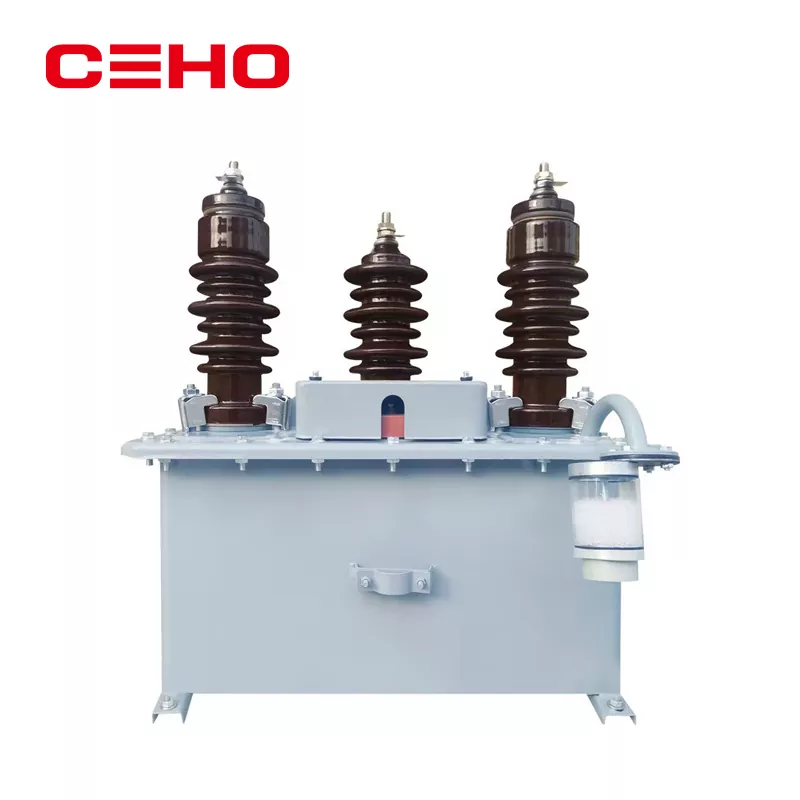

Ένας συνδυασμένος μετασχηματιστής, γνωστός και ως μετασχηματιστής συνδυασμένου οργάνου, ενσωματώνει αμετασχηματιστής ρεύματος (CT)και αμετασχηματιστής τάσης (VT ή PT)σε μια ενιαία συμπαγή μονάδα. Ο πρωταρχικός του σκοπός είναι να παρέχει ακριβή σήματα ρεύματος και τάσης για μέτρηση, μέτρηση, προστασία και έλεγχο εντός των συστημάτων ηλεκτρικής ενέργειας.

Συνδυάζοντας αυτές τις λειτουργίες, τα βοηθητικά προγράμματα μπορούν να μειώσουν την πολυπλοκότητα της εγκατάστασης, να εξοικονομήσουν χώρο και να βελτιώσουν την αξιοπιστία του συστήματος. Κατασκευαστές όπωςCEHO POWER TECHNOLOGY GROUP CO., LTD.σχεδίασε συνδυασμένους μετασχηματιστές για να πληροί τα διεθνή πρότυπα διασφαλίζοντας παράλληλα μακροπρόθεσμη λειτουργική σταθερότητα.

Ποια εξαρτήματα συνθέτουν έναν συνδυασμένο μετασχηματιστή;

Ένας τυπικός συνδυασμένος μετασχηματιστής αποτελείται από πολλά ενσωματωμένα εξαρτήματα σχεδιασμένα για απόδοση και ανθεκτικότητα:

• Πρωτογενές σύστημα μόνωσης (βυθισμένο σε λάδι ή ξηρού τύπου)
• Πυρήνας μετασχηματιστή ρεύματος και δευτερεύουσες περιελίξεις
• Πυρήνας μετασχηματιστή τάσης και δευτερεύουσες περιελίξεις
• Δευτερεύον κουτί ακροδεκτών
• Προστατευτικό περίβλημα (πορσελάνη ή σύνθετο)

Αυτά τα εξαρτήματα έχουν κατασκευαστεί ως ενοποιημένη δομή, εξασφαλίζοντας σταθερό συντονισμό μόνωσης και μειωμένα σημεία αστοχίας.

Πώς λειτουργούν οι συνδυασμένοι μετασχηματιστές;

Οι συνδυασμένοι μετασχηματιστές λειτουργούν με ταυτόχρονη μείωση του υψηλού ρεύματος και της υψηλής τάσης από το πρωτεύον σύστημα σε τυποποιημένες δευτερεύουσες τιμές κατάλληλες για μετρητές, ρελέ και συσκευές ελέγχου.

Το τμήμα του μετασχηματιστή ρεύματος παράγει ένα αναλογικό δευτερεύον ρεύμα, ενώ το τμήμα του μετασχηματιστή τάσης παρέχει μια αναλογική δευτερεύουσα τάση. Και οι δύο έξοδοι είναι απομονωμένες από το πρωτεύον κύκλωμα υψηλής τάσης, διασφαλίζοντας ασφάλεια και ακρίβεια μέτρησης.

Ποιοι τύποι συνδυασμένων μετασχηματιστών είναι διαθέσιμοι;

Οι συνδυασμένοι μετασχηματιστές είναι διαθέσιμοι σε διάφορες διαμορφώσεις ανάλογα με τις απαιτήσεις του συστήματος:

• Συνδυαστικοί μετασχηματιστές βυθισμένοι στο λάδι
• Συνδυαστικοί μετασχηματιστές ξηρού τύπου
• Εξωτερικές μονάδες με στύλο
• Συνδυαστικοί μετασχηματιστές με μόνωση αερίου

Κάθε τύπος έχει σχεδιαστεί για συγκεκριμένα επίπεδα τάσης, περιβαλλοντικές συνθήκες και μεθόδους εγκατάστασης.

Γιατί οι συνδυασμένοι μετασχηματιστές είναι καλύτεροι από τις ξεχωριστές μονάδες;

Σε σύγκριση με τη χρήση μεμονωμένων μετασχηματιστών ρεύματος και τάσης, οι συνδυασμένοι μετασχηματιστές προσφέρουν πολλά πλεονεκτήματα:

Αυτά τα πλεονεκτήματα καθιστούν τους συνδυασμένους μετασχηματιστές ιδιαίτερα κατάλληλους για σύγχρονους υποσταθμούς και έργα έξυπνου δικτύου.

Πού χρησιμοποιούνται συνήθως συνδυασμένοι μετασχηματιστές;

Οι συνδυασμένοι μετασχηματιστές χρησιμοποιούνται ευρέως σε διάφορες βιομηχανίες και υποδομές ενέργειας:

• Υποσταθμοί μέσης και υψηλής τάσης
• Εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας
• Συστήματα ανανεώσιμων πηγών ενέργειας
• Βιομηχανικά δίκτυα διανομής
• Έργα έξυπνου δικτύου και αυτοματισμού

Για περισσότερες πληροφορίες σχετικά με τις λύσεις μέτρησης ισχύος, επισκεφτείτε τις λύσεις μετασχηματιστών οργάνων.

Ποιες είναι οι βασικές τεχνικές προδιαγραφές;

Κατά την αξιολόγηση συνδυασμένων μετασχηματιστών, οι μηχανικοί λαμβάνουν συνήθως τις ακόλουθες παραμέτρους:

Πώς πρέπει να επιλέξετε τον σωστό συνδυασμένο μετασχηματιστή;

Η επιλογή του κατάλληλου συνδυασμένου μετασχηματιστή απαιτεί προσεκτική εξέταση της τάσης του συστήματος, της βαθμολογίας ρεύματος, των απαιτήσεων ακρίβειας, των περιβαλλοντικών συνθηκών και της συμμόρφωσης με τα σχετικά πρότυπα.

Συνεργασία με έμπειρους κατασκευαστές όπωςCEHO POWER TECHNOLOGY GROUP CO., LTD.εξασφαλίζει επαγγελματική τεχνική υποστήριξη, προσαρμοσμένες λύσεις και μακροπρόθεσμη λειτουργική αξιοπιστία.

Συχνές ερωτήσεις σχετικά με τους συνδυασμένους μετασχηματιστές

Ποιος είναι ο κύριος σκοπός ενός συνδυασμένου μετασχηματιστή;

Ο κύριος σκοπός ενός συνδυασμένου μετασχηματιστή είναι να παρέχει ακριβείς μετρήσεις ρεύματος και τάσης μειώνοντας παράλληλα τον χώρο εγκατάστασης και την πολυπλοκότητα.

Γιατί χρησιμοποιούνται συνδυασμένοι μετασχηματιστές σε υποσταθμούς;

Χρησιμοποιούνται επειδή βελτιώνουν την αξιοπιστία, απλοποιούν την καλωδίωση και υποστηρίζουν ακριβείς λειτουργίες προστασίας και μέτρησης.

Ποια πρότυπα ισχύουν για συνδυασμένους μετασχηματιστές;

Τα κοινά πρότυπα περιλαμβάνουν τα IEC 61869, IEEE C57 και σχετικές περιφερειακές προδιαγραφές χρησιμότητας.

Πόσο καιρό είναι η διάρκεια ζωής ενός συνδυασμένου μετασχηματιστή;

Με σωστό σχεδιασμό, εγκατάσταση και συντήρηση, οι συνδυασμένοι μετασχηματιστές μπορούν να λειτουργήσουν αξιόπιστα για 25-30 χρόνια ή περισσότερο.

Τι κάνει τους συνδυασμένους μετασχηματιστές κατάλληλους για έξυπνα δίκτυα;

Ο συμπαγής σχεδιασμός, η ακρίβεια και η συμβατότητά τους με τα ψηφιακά συστήματα παρακολούθησης τα καθιστούν ιδανικά για εφαρμογές έξυπνου δικτύου.
