Μετασχηματιστής χύτευσης τάσης μονοφασικής εποξικής ρητίνης JDZ

Η τεχνολογία χύτευσης εποξειδικής ρητίνης έχει φέρει επανάσταση στο σχεδιασμό των μονοφασικών μετασχηματιστών χυτευμένης τάσης από εποξική ρητίνη JDZ, παρέχοντάς τους ανώτερη μόνωση, μηχανική αντοχή και περιβαλλοντική αντίσταση. Αναγνωρίζεται ιδιαίτερα για την αξιοπιστία και την ακρίβειά του σε μονοφασικές εφαρμογές. Ο συμπαγής σχεδιασμός του χωρίς συντήρηση το καθιστά κατάλληλο για εσωτερικές και εξωτερικές εγκαταστάσεις σε διάφορες βιομηχανίες.

Από σταθμούς ηλεκτροπαραγωγής έως βιομηχανικές εγκαταστάσεις και εμπορικά κτίρια, οι μετασχηματιστές τάσης μας είναι απαραίτητα εργαλεία για τη διαχείριση ενέργειας και την προστασία του συστήματος. Η ικανότητά τους να διατηρούν την ακρίβεια υπό διαφορετικές συνθήκες λειτουργίας τα καθιστά την προτιμώμενη επιλογή για μηχανικούς και τεχνικούς συστημάτων μέσης τάσης.

Προσδιορισμός

Τι είναι ένας μονοφασικός μετασχηματιστής χυτής τάσης από εποξική ρητίνη JDZ;

Ένας μετασχηματιστής τάσης χύτευσης μονοφασικής εποξικής ρητίνης JDZ είναι ένας μετασχηματιστής οργάνων ακριβείας που έχει σχεδιαστεί ειδικά για μέτρηση τάσης και προστασία σε συστήματα ηλεκτρικής ενέργειας. Αυτή η συσκευή λειτουργεί με βάση την αρχή της ηλεκτρομαγνητικής επαγωγής για να μετατρέψει τις υψηλές πρωτεύουσες τάσεις σε τυποποιημένες χαμηλές δευτερεύουσες τάσεις, συνήθως 110 V ή 100/√3V, κατάλληλες για σύνδεση με όργανα μέτρησης, προστατευτικά ρελέ και εξοπλισμό ελέγχου.

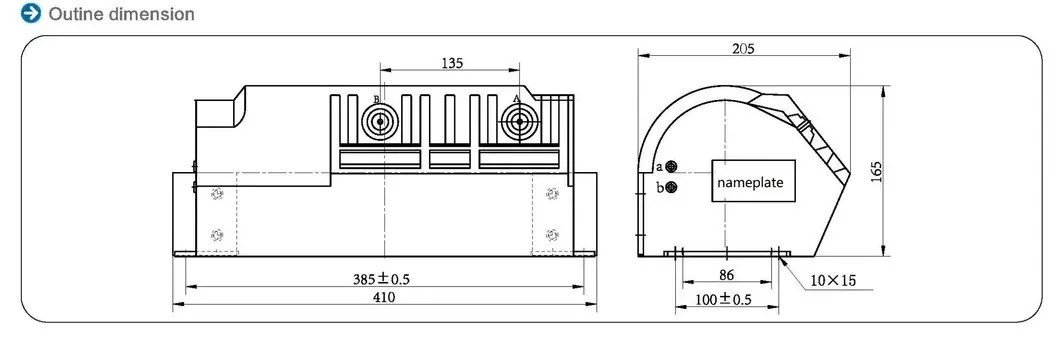

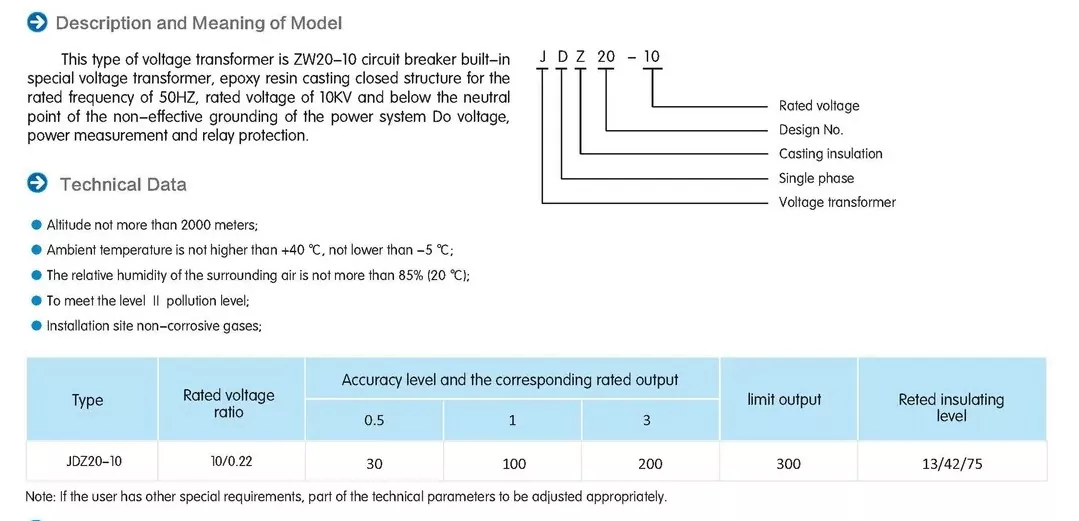

Η κατασκευή του πυρήνα του μετασχηματιστή διαθέτει ελάσματα από χάλυβα πυριτίου υψηλής ποιότητας τυλιγμένα με περιελίξεις από χαλκό ακριβείας, όλα εγκλωβισμένα σε ειδικά διαμορφωμένη εποξειδική ρητίνη. Αυτή η διαδικασία χύτευσης δημιουργεί μια μονολιθική δομή που παρέχει εξαιρετική διηλεκτρική αντοχή ενώ εξαλείφει τους θύλακες αέρα που θα μπορούσαν να οδηγήσουν σε μερικές εκκενώσεις. Ο χαρακτηρισμός JDZ αναφέρεται στη μονοφασική διαμόρφωσή του, με το "J" να δείχνει τον μετασχηματιστή τάσης, το "D" να αντιπροσωπεύει μονοφασικό και το "Z" να υποδηλώνει την τεχνολογία χύτευσης εποξειδικής ρητίνης.

Τα βασικά λειτουργικά χαρακτηριστικά περιλαμβάνουν μια καθορισμένη κατηγορία ακρίβειας (συνήθως 0,2, 0,5 ή 1,0), καθορισμένες τιμές θερμικής απόδοσης και συμμόρφωση με διεθνή πρότυπα όπως το IEC 60044-2. Η συσκευή διατηρεί γραμμικούς λόγους μετασχηματισμού σε όλο το σχεδιασμένο εύρος τάσης, εξασφαλίζοντας ακρίβεια μέτρησης ακόμη και κατά τις διακυμάνσεις του συστήματος. Ο σχεδιασμός του ενσωματώνει εμπόδια και βελτιστοποίηση της απόστασης ερπυσμού για την αποφυγή παρακολούθησης της επιφάνειας, ιδιαίτερα σημαντική σε υγρά ή μολυσμένα περιβάλλοντα.

Η ενθυλάκωση μετασχηματιστή χύτευσης τάσης μονοφασικής εποξικής ρητίνης JDZ εξυπηρετεί πολλαπλές κρίσιμες λειτουργίες: παρέχει μηχανική προστασία στις περιελίξεις, δημιουργεί ένα φράγμα ανθεκτικό στην υγρασία και κατανέμει ομοιόμορφα τις ηλεκτρικές τάσεις σε όλη τη δομή. Αυτό έχει ως αποτέλεσμα έναν μετασχηματιστή με ανώτερη ικανότητα αντοχής σε βραχυκύκλωμα και αντοχή σε περιβαλλοντικούς παράγοντες σε σύγκριση με τα συμβατικά σχέδια με λάδι ή ξηρού τύπου.

Βασικά Χαρακτηριστικά

Ο μονοφασικός μετασχηματιστής τάσης χύτευσης από εποξική ρητίνη JDZ ενσωματώνει πολλά χαρακτηριστικά γνωρίσματα που τον ξεχωρίζουν από τους συμβατικούς μετασχηματιστές τάσης. Ο σχεδιασμός του εστιάζει στην αξιοπιστία, την ακρίβεια και τη μακροπρόθεσμη απόδοση σε απαιτητικά ηλεκτρικά περιβάλλοντα.

Το σύστημα ενθυλάκωσης με εποξική ρητίνη αντιπροσωπεύει τη σημαντικότερη τεχνολογική πρόοδο του μετασχηματιστή. Αυτή η ειδικά διαμορφωμένη ένωση παρέχει εξαιρετικές διηλεκτρικές ιδιότητες με τυπική διηλεκτρική ισχύ που υπερβαίνει τα 20kV/mm. Η διαδικασία χύτευσης διασφαλίζει την πλήρη βύθιση όλων των ενεργών εξαρτημάτων, δημιουργώντας ένα σύστημα μόνωσης χωρίς κενά που αποτρέπει τη δραστηριότητα μερικής εκφόρτισης ακόμη και υπό συνεχή λειτουργία στην ονομαστική τάση. Η σύνθεση ρητίνης περιλαμβάνει σταθεροποιητές UV για εφαρμογές σε εξωτερικούς χώρους, διατηρώντας την ακεραιότητα της μόνωσης παρά την παρατεταμένη έκθεση στο ηλιακό φως.

Η μηχανική στιβαρότητα είναι ένα άλλο χαρακτηριστικό του σχεδιασμού JDZ. Η εποξειδική ρητίνη σχηματίζει ένα άκαμπτο, ανθεκτικό στους κραδασμούς περίβλημα που προστατεύει τα εσωτερικά εξαρτήματα από κραδασμούς, μηχανικές καταπονήσεις και τυχαία κρούση. Αυτή η κατασκευή εξαλείφει την ανάγκη για εξωτερικά προστατευτικά περιβλήματα σε πολλές εφαρμογές, μειώνοντας το συνολικό αποτύπωμα εγκατάστασης. Οι εγγενείς ιδιότητες επιβράδυνσης της φλόγας του υλικού πληρούν αυστηρές απαιτήσεις πυρασφάλειας χωρίς να απαιτούνται πρόσθετες πυρίμαχες επιστρώσεις.

Τα χαρακτηριστικά ηλεκτρικής απόδοσης περιλαμβάνουν χαμηλές μαγνητικές απώλειες λόγω υψηλής ποιότητας πυρήνων από χάλυβα πυριτίου με προσανατολισμό κόκκων και περιελίξεων χαλκού ακριβείας. Ο μετασχηματιστής επιδεικνύει εξαιρετικά χαρακτηριστικά απόκρισης συχνότητας, διατηρώντας την ακρίβεια σε ένα ευρύ φάσμα συχνοτήτων από 15Hz έως 100Hz. Η θερμική του απόδοση εξασφαλίζει σταθερή λειτουργία σε εύρος θερμοκρασιών από -40°C έως +70°C, με τους συντελεστές θερμοκρασίας να αντισταθμίζονται προσεκτικά στο σχεδιασμό για τη διατήρηση της ακρίβειας μέτρησης.

Ο μετασχηματιστής ενσωματώνει προηγμένες τεχνικές βαθμολόγησης πεδίου στο σχεδιασμό του τερματικού του, χρησιμοποιώντας ενσωματωμένα ηλεκτρόδια και περιγράμματα ανακούφισης καταπόνησης για τη διαχείριση της διανομής ηλεκτρικού πεδίου. Αυτό αποτρέπει την εκφόρτιση κορώνας σε σημεία υψηλής τάσης και ενισχύει τη μακροπρόθεσμη αξιοπιστία. Όλα τα ενεργά μέρη παραμένουν πλήρως ενθυλακωμένα, εξαλείφοντας τις εκτεθειμένες συνδέσεις υψηλής τάσης και βελτιώνοντας σημαντικά τη λειτουργική ασφάλεια.

Εφαρμογές

Ο μετασχηματιστής τάσης χύτευσης μονοφασικής εποξικής ρητίνης JDZ βρίσκει εκτεταμένη εφαρμογή σε πολλούς τομείς της βιομηχανίας ηλεκτρικής ενέργειας λόγω των ευέλικτων χαρακτηριστικών απόδοσης και της στιβαρής κατασκευής του.

Σε εγκαταστάσεις παραγωγής ηλεκτρικής ενέργειας, αυτοί οι μετασχηματιστές διαδραματίζουν κρίσιμους ρόλους στη μέτρηση της εξόδου της γεννήτριας, στο συγχρονισμό του δικτύου και στα συστήματα προστασίας. Παρέχουν ακριβή σήματα τάσης για συστήματα ελέγχου στροβίλου, εξοπλισμό διέγερσης και συσκευές διόρθωσης συντελεστή ισχύος. Ο συμπαγής σχεδιασμός τους επιτρέπει την εγκατάσταση σε διαμερίσματα με περιορισμένο χώρο κοντά σε γεννήτριες ή μετασχηματιστές ανόδου.

Τα δίκτυα μεταφοράς και διανομής χρησιμοποιούν μετασχηματιστές JDZ για τη μέτρηση εσόδων σε υποσταθμούς, σημεία παρακολούθησης τροφοδοτικών και θέσεις διασύνδεσης κατανεμημένης παραγωγής. Επιτρέπουν ακριβή μέτρηση τάσης για συστήματα SCADA, αλγόριθμους ανίχνευσης σφαλμάτων και εξοπλισμό αυτόματης ρύθμισης τάσης. Η κατασκευή της εποξικής ρητίνης αποδεικνύεται ιδιαίτερα πολύτιμη σε υπόγεια συστήματα διανομής όπου η αντοχή στην υγρασία είναι πρωταρχικής σημασίας.

Οι βιομηχανικές εγκαταστάσεις χρησιμοποιούν αυτούς τους μετασχηματιστές για συστήματα ελέγχου διεργασιών, παρακολούθηση ποιότητας ισχύος και προστασία εξοπλισμού. Βαριές βιομηχανίες όπως χαλυβουργεία, χυτήρια αλουμινίου και χημικά εργοστάσια επωφελούνται από την αντοχή στους κραδασμούς και την ανοσία του JDZ σε περιβάλλοντα αγώγιμου σκόνης. Οι μετασχηματιστές ενσωματώνονται άψογα με συστοιχίες πυκνωτών για διόρθωση συντελεστή ισχύος και συστοιχίες αρμονικών φίλτρων για βελτίωση της ποιότητας ισχύος.

Τα ηλεκτρικά συστήματα εμπορικών κτιρίων ενσωματώνουν μετασχηματιστές JDZ για μέτρηση κύριας υπηρεσίας, υπομέτρηση ενοικιαστών και παρακολούθηση συστημάτων ισχύος έκτακτης ανάγκης. Οι ιδιότητές τους που επιβραδύνουν τη φωτιά τα καθιστούν κατάλληλα για εγκατάσταση σε ηλεκτρικούς χώρους χωρίς πρόσθετα μέτρα πυροπροστασίας. Τα κέντρα δεδομένων εκτιμούν ιδιαίτερα την ακρίβεια και την αξιοπιστία τους για την παρακολούθηση της χρήσης ενέργειας και τον έλεγχο του συστήματος UPS.

Οι εγκαταστάσεις ανανεώσιμων πηγών ενέργειας, συμπεριλαμβανομένων των ηλιακών πάρκων και των σταθμών αιολικής ενέργειας, χρησιμοποιούν αυτούς τους μετασχηματιστές για τη μέτρηση και την προστασία της διασύνδεσης του δικτύου. Η ευρεία ανοχή τους στη θερμοκρασία επιτρέπει την εγκατάσταση σε εξωτερικούς χώρους σε ποικίλες κλιματολογικές συνθήκες, ενώ η αντοχή τους στον ψεκασμό αλατιού τα καθιστά κατάλληλα για εφαρμογές παράκτιων αιολικών πάρκων.

Πλεονεκτήματα της χρήσης εποξειδικής ρητίνης σε μετασχηματιστές τάσης

Η χρήση εποξειδικής ρητίνης στους μονοφασικούς μετασχηματιστές τάσης JDZ προσφέρει πολυάριθμα τεχνικά και λειτουργικά πλεονεκτήματα έναντι των παραδοσιακών μεθόδων μόνωσης, καθιστώντας την ως την προτιμώμενη επιλογή για σύγχρονες ηλεκτρικές εφαρμογές.

Οι ανώτερες διηλεκτρικές ιδιότητες της εποξικής ρητίνης παρέχουν εξαιρετική απόδοση μόνωσης, με διηλεκτρική αντοχή συνήθως 5-10 φορές μεγαλύτερη από τα συμβατικά μονωτικά υλικά. Αυτό επιτρέπει πιο συμπαγή σχέδια μετασχηματιστών χωρίς να διακυβεύονται οι απαιτήσεις ηλεκτρικής απόστασης. Η ομοιογενής φύση της χυτευμένης ρητίνης εξαλείφει τις διεπαφές μεταξύ των διαφορετικών μονωτικών υλικών, αποτρέποντας τα σημεία αδυναμίας του διηλεκτρικού που θα μπορούσαν να οδηγήσουν σε πρόωρη αστοχία.

Η αντοχή στην υγρασία της εποξειδικής ρητίνης αντιπροσωπεύει σημαντική βελτίωση σε σχέση με τα συστήματα μόνωσης χαρτιού-ελαίου ή βερνικιού. Σε αντίθεση με τα υλικά με βάση την κυτταρίνη που απορροφούν την υγρασία με την πάροδο του χρόνου, η εποξειδική ουσία σχηματίζει ένα αδιαπέραστο φράγμα που διατηρεί σταθερή αντίσταση μόνωσης καθ 'όλη τη διάρκεια ζωής του μετασχηματιστή. Αυτό το χαρακτηριστικό αποδεικνύεται ανεκτίμητο σε υγρά περιβάλλοντα ή εφαρμογές που υπόκεινται σε περιοδική συμπύκνωση.

Η μηχανική σταθερότητα είναι ένα άλλο βασικό πλεονέκτημα, με τη σκληρυμένη ρητίνη να σχηματίζει μια άκαμπτη μήτρα που ακινητοποιεί όλα τα εσωτερικά εξαρτήματα. Αυτό αποτρέπει την κίνηση της περιέλιξης κατά τη διάρκεια συμβάντων βραχυκυκλώματος, μια συνηθισμένη λειτουργία αστοχίας στα συμβατικά σχέδια. Η ενθυλάκωση προστατεύει επίσης από σκόνη, χημικά και διαβρωτικές ατμόσφαιρες που θα μπορούσαν να υποβαθμίσουν άλλα συστήματα μόνωσης.

Τα πλεονεκτήματα της θερμικής απόδοσης περιλαμβάνουν καλύτερη διάχυση θερμότητας σε σύγκριση με τις μονάδες γεμάτες με λάδι και ανώτερη ανοχή θερμικού κύκλου σε σύγκριση με τα σχέδια ξηρού τύπου. Ο συντελεστής θερμικής διαστολής της εποξικής ρητίνης μπορεί να σχεδιαστεί ώστε να ταιριάζει με αυτόν των ενσωματωμένων αγωγών, ελαχιστοποιώντας τη θερμική καταπόνηση κατά τις διακυμάνσεις του φορτίου. Αυτό έχει ως αποτέλεσμα τη βελτιωμένη μακροπρόθεσμη σταθερότητα των ηλεκτρικών παραμέτρων.

Από την άποψη της συντήρησης, ο μετασχηματιστής τάσης χύτευσης μονοφασικής εποξικής ρητίνης JDZ δεν απαιτεί ουσιαστικά καμία συντήρηση ρουτίνας, εξαλείφοντας την ανάγκη για περιοδικές δοκιμές λαδιού, διαδικασίες στεγνώματος ή μετρήσεις αντίστασης μόνωσης. Η σφραγισμένη κατασκευή αποτρέπει την είσοδο μόλυνσης και διατηρεί σταθερά χαρακτηριστικά απόδοσης για δεκαετίες υπηρεσίας.

Τα περιβαλλοντικά οφέλη περιλαμβάνουν την απουσία εύφλεκτου μονωτικού λαδιού, τη μείωση των κινδύνων πυρκαγιάς και την εξάλειψη των πιθανών κινδύνων μόλυνσης του εδάφους. Οι σύγχρονες εποξειδικές συνθέσεις πληρούν τους αυστηρούς περιβαλλοντικούς κανονισμούς σχετικά με τις πτητικές οργανικές ενώσεις και την περιεκτικότητα σε επικίνδυνες ουσίες.
