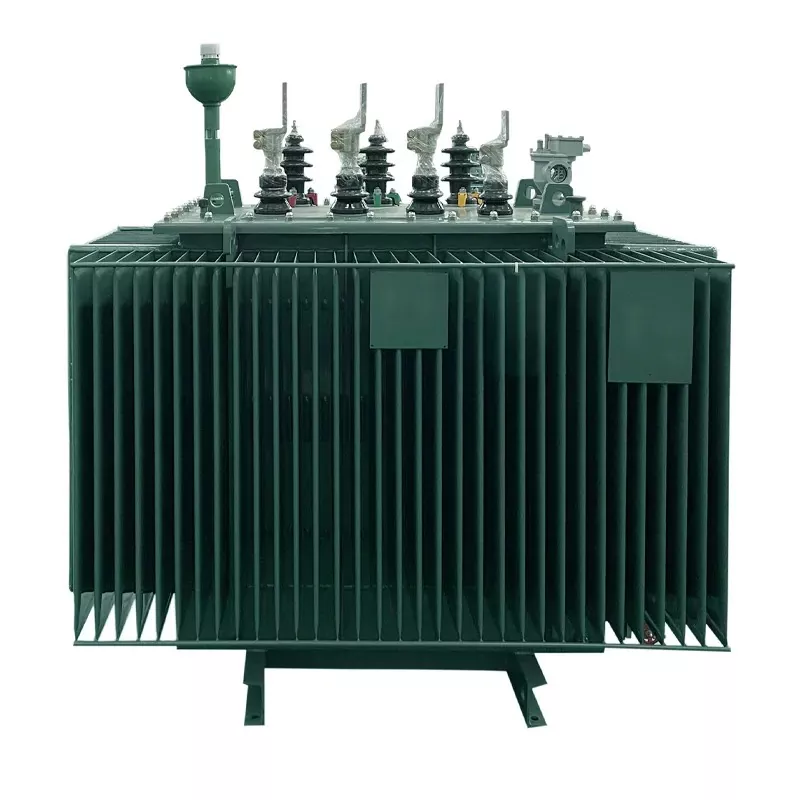

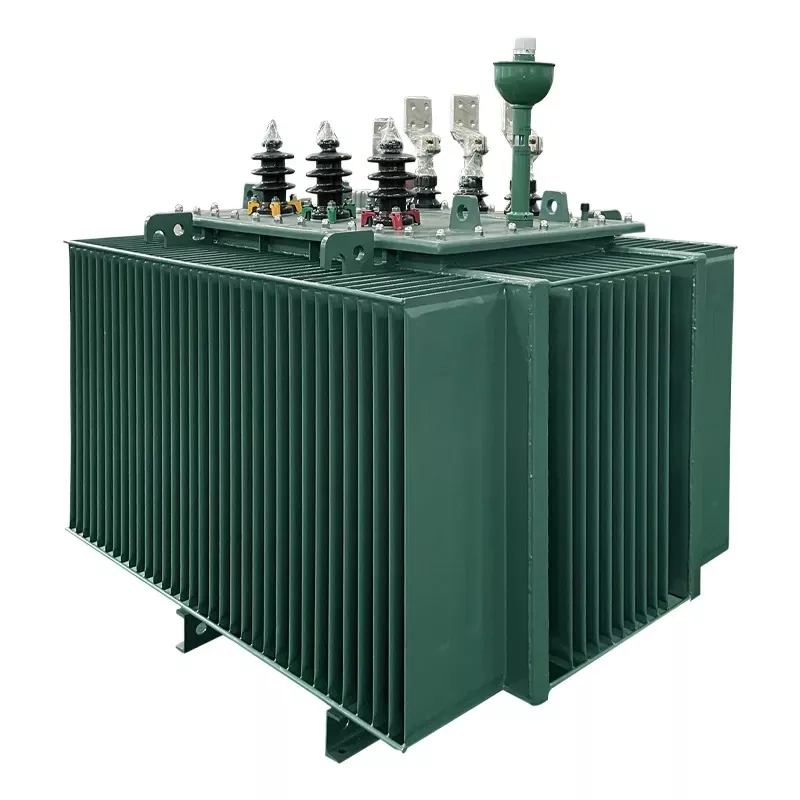

Τριφασικός μετασχηματιστής διανομής βυθισμένου λαδιού με εναλλάκτη βρύσης σε φορτίο

Ο τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι με εναλλάκτη βρύσης επί φορτίου είναι σημαντικός εξοπλισμός στα σύγχρονα συστήματα διανομής, επίσης ένα από τα σημαντικά προϊόντα της Ceho. Αυτά τα προϊόντα μπορούν να ρυθμίζουν την τάση χωρίς να διακόπτουν το φορτίο, βελτιώνοντας την ποιότητα ισχύος και τη σταθερότητα του δικτύου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αυτός ο τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι με εναλλάκτη βρύσης επί φορτίου είναι κατασκευασμένος από υψηλής ποιότητας χάλυβα πυριτίου ψυχρής έλασης CRGO, εξασφαλίζοντας χαμηλή απώλεια χωρίς φορτίο. Έχει καλό αποτέλεσμα εξοικονόμησης ενέργειας και αξιοσημείωτα κοινωνικά και οικονομικά οφέλη. Ισχυρή αντίσταση σε βραχυκυκλώματα και κεραυνούς. Ο σχεδιασμός της δομής στήριξης υψηλής αξιοπιστίας για αυτό μπορεί να χρησιμοποιηθεί τόσο σε εξωτερικούς όσο και σε εσωτερικούς χώρους.

Η τάση και η ονομαστική ισχύς των μετασχηματιστών μας μπορούν να προσαρμοστούν. Διαθέσιμες τάσεις: 6kV, 6.3kV, 10kV, 10.5kV, 11kV, 12.47kV, 13.2kV, 13.8kV, 15kV, 20kV, 22kV, 24kV, 33.5kV, 33.5kV,3 110 κιλοβολτ.

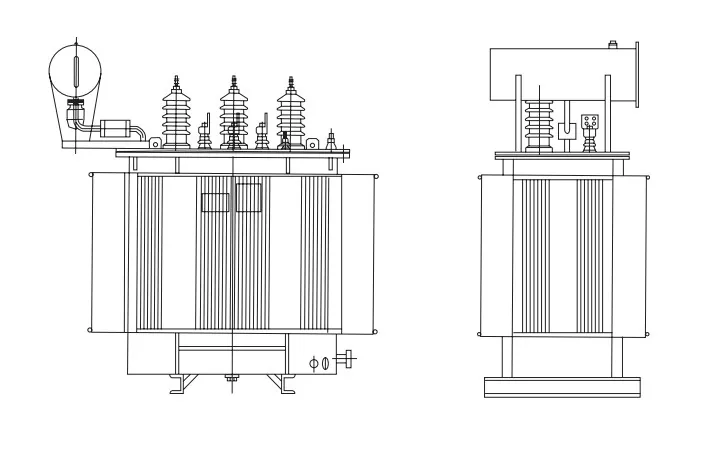

Σχέδιο περιγράμματος

Τεχνικές προδιαγραφές

Ονομαστική ισχύς (kVA)	Ονομαστική τάση (kV)		Ομάδα διανυσμάτων	Απώλεια χωρίς φορτίο (W)	Απώλεια φορτίου (W)	Αντίσταση(%)
Ονομαστική ισχύς (kVA)	HV	LV	Ομάδα διανυσμάτων	Απώλεια χωρίς φορτίο (W)	Απώλεια φορτίου (W)	Αντίσταση(%)
30	13.8 13.2 11 10.5 10 6.3 6 Εύρος πατήματος: ±5%; ±2*2,5%	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Χαρακτηριστικό	Περιγραφή
Ρύθμιση τάσης	Επιτρέπει τη ρύθμιση τάσης κατά το φορτίο μέσω αλλαγής βρύσης ενώ ο μετασχηματιστής είναι ενεργοποιημένος, συνήθως με εύρος ρύθμισης ±15% ή περισσότερο .
Πατήστε Τύπος αλλαγής	Προτιμάται το OLTC τύπου κενού για αξιοπιστία και μεγάλη διάρκεια ζωής. πρέπει να συμμορφώνεται με τα πρότυπα IEC 60214 ή AS 60214.1 .
Μέθοδος Ψύξης	Το ONAN (Oil Natural Air Natural) είναι στάνταρ. ορισμένες παραλλαγές μπορεί να χρησιμοποιούν το OFAF (Oil Forced Air Forced) για υψηλότερες χωρητικότητες.
Μόνωση & Λάδι	ορυκτέλαιο βυθισμένο για μόνωση και ψύξη. το λάδι πρέπει να πληροί τα πρότυπα IEC 60296. Το λάδι στη θήκη του διακόπτη εκτροπέα πρέπει να είναι απομονωμένο από το λάδι της κύριας δεξαμενής.
Κατασκευή	Τυπικά τύπου πυρήνα, με περιελίξεις χαλκού, δεξαμενή από κυματοειδές χάλυβα και ερμητικά σφραγισμένο σχεδιασμό για την αποφυγή εισόδου υγρασίας.
Πατήστε Έλεγχος	Υποστηρίζει αυτόματη, τοπική χειροκίνητη (ηλεκτρική) και χειροκίνητη λειτουργία έκτακτης ανάγκης (μηχανική). Περιλαμβάνει διακόπτες ορίου, θερμική προστασία και ενδείξεις θέσης .

Κανονικές συνθήκες περιβάλλοντος

1. Θερμοκρασία περιβάλλοντος: Όχι περισσότερο από +40℃, Όχι λιγότερο από -25℃, Η μέση μηνιαία θερμοκρασία δεν είναι μεγαλύτερη από +30℃., Η μέση ετήσια θερμοκρασία δεν είναι μεγαλύτερη από +20℃.

2. Υψόμετρο: Όχι περισσότερο από 1000μ.

3. Το κύμα της τάσης τροφοδοσίας είναι παρόμοιο με ένα ημιτονοειδές κύμα.

4. Τριφασικός μετασχηματιστής διανομής βυθισμένου σε λάδι με εναλλάκτη βρύσης On-load Η τάση τροφοδοσίας είναι περίπου συμμετρική.

5. Η συνολική αρμονική περιεκτικότητα του ρεύματος φορτίου δεν πρέπει να υπερβαίνει το 5% του ονομαστικού ρεύματος.

6. Τόπος εγκατάστασης: Εσωτερική ή εξωτερική.
