Διακόπτης απομόνωσης υψηλής τάσης εξωτερικού χώρου GW9

Η Ceho είναι ένας κατασκευαστής και προμηθευτής που ειδικεύεται στην παροχή GW9 Outdoor High-Voltage Isolating Switch. Οι διακόπτες της σειράς GW9 είναι κατάλληλοι για ηλεκτρικό εξοπλισμό υψηλής τάσης εξωτερικού χώρου με τριφασικές ονομαστικές τάσεις AC 50Hz 0kV/15kV/20kV. Χρησιμοποιούνται για ηλεκτρική απομόνωση γραμμών μεταφοράς υψηλής τάσης κατά τη μεταφορά χωρίς φορτίο, συντήρηση ζυγών υψηλής τάσης, διακόπτες κυκλώματος και άλλο ηλεκτρικό εξοπλισμό, καθώς και για ηλεκτρική απομόνωση γραμμών υψηλής τάσης υπό τάση. Το προϊόν μας μπορεί να χωριστεί σε κυκλώματα απομόνωσης μικρού πυκνωτή και επαγωγικού ρεύματος. Η δομή του είναι απλή και λογική, χρησιμοποιώντας εξαρτήματα χαλκού-αλουμινίου, ένα σφραγισμένο περίβλημα από ανοξείδωτο χάλυβα και μια γαλβανισμένη εν θερμώ βάση, παρέχοντας εξαιρετική αντοχή στην πίεση και αντοχή στη διάβρωση και αξιόπιστη απόδοση. Ελαφρύ και εύκολο στην εγκατάσταση, που δεν απαιτεί τακτικό καθαρισμό ή συντήρηση, είναι κατάλληλο για διάφορα τμήματα και διακλαδώσεις γραμμών διανομής 10-20 kV σε αστικές και αγροτικές περιοχές, καθώς και τμήματα συντήρησης με ευδιάκριτα σημεία αποσύνδεσης. Ο φθηνός, διακόπτης απομόνωσης υψηλής τάσης εξωτερικού χώρου GW9 είναι μια βολική ηλεκτρική συσκευή υψηλής τάσης εξωτερικού χώρου.

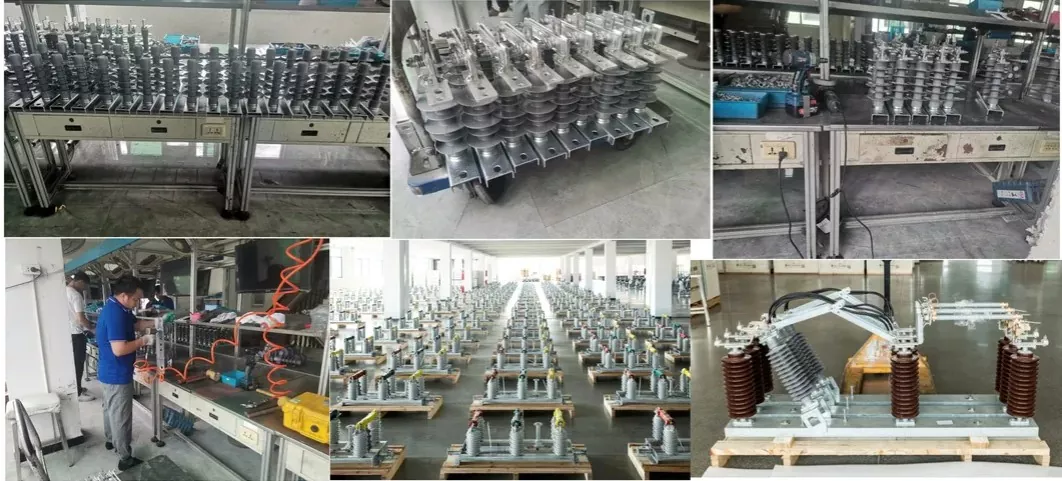

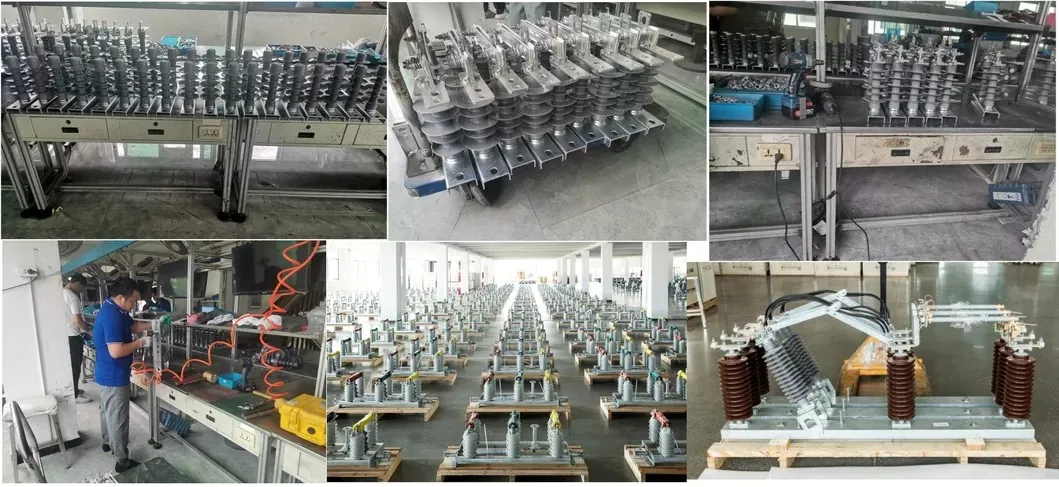

Το εργοστάσιό μας

(H) Η σειρά GW9-12 εξωτερικού χώρου AC μονοφασικός αποζεύκτης/διακόπτης απομόνωσης υψηλής τάσης (εφεξής «αποζεύκτης/διακόπτης απομόνωσης») χρησιμοποιούνται για μεταγωγή γραμμών 10 kV υπό τάση και χωρίς φορτίο και για ηλεκτρική απομόνωση αναθεωρημένων λεωφορείων υψηλής τάσης, διακόπτες ηλεκτρικού κυκλώματος υψηλής τάσης και άλλων ηλεκτρικών γραμμών υψηλής τάσης.

Αποζεύκτες/Διακόπτης απομόνωσης συμμορφώνεται με τα τεχνικά πρότυπα των διακοπτών απομόνωσης τάσης και ρεύματος GB/T 1985-2014 και των διακοπτών γείωσης, των διακοπτών απομόνωσης AC υψηλής τάσης DL/T 486-2010 και των διακοπτών γείωσης.

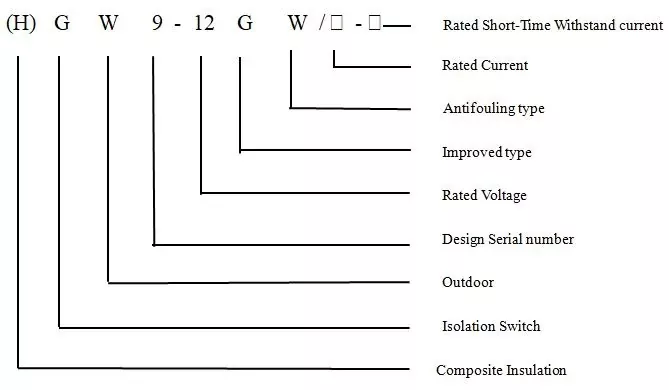

ΜΟΝΤΕΛΟ ΚΑΙ ΝΟΗΜΑ

Περιβαλλοντικές συνθήκες χρήσης

1. Υψόμετρο: Δεν υπερβαίνει τα 1000 μέτρα. Εάν το υψόμετρο είναι μεγαλύτερο από 1000 μέτρα, το ονομαστικό επίπεδο θερμομόνωσης θα πρέπει να ρυθμιστεί ανάλογα.

2. Θερμοκρασία περιβάλλοντος: Ανώτατο όριο +45℃, κάτω όριο -40℃, μέση θερμοκρασία του πιο ζεστού μήνα 30℃, μέγιστη ημερήσια διαφορά θερμοκρασίας 25K.

3. Ένταση Ηλιακής Ακτινοβολίας (Εξωτερική): 0,1W/cm²

4. Ταχύτητα ανέμου/Πίεση ανέμου (Εξωτερικός χώρος): 0,5 m/s / 700Pa

5. Πτυχίο Ρύπανσης: Τάξη Ε

6. Πάχος πάγου: Δεν υπερβαίνει τα 20 mm

7. Υγρασία: Ημερήσια μέση σχετική υγρασία που δεν υπερβαίνει το 95%, μηνιαία μέση σχετική υγρασία που δεν υπερβαίνει το 80%

8. Σεισμική απόδοση: Οριζόντια επιτάχυνση 0,3 m/2, κάθετη επιτάχυνση 0,15 m/s²

9. Συντελεστής ασφάλειας: Ημιτονοειδής συντονισμός τριών περιόδων, συντελεστής ασφάλειας μεγαλύτερος από 1,67.

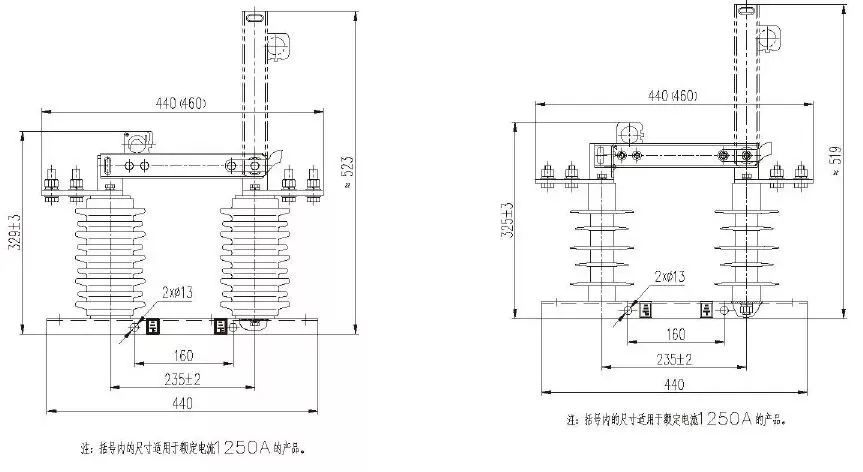

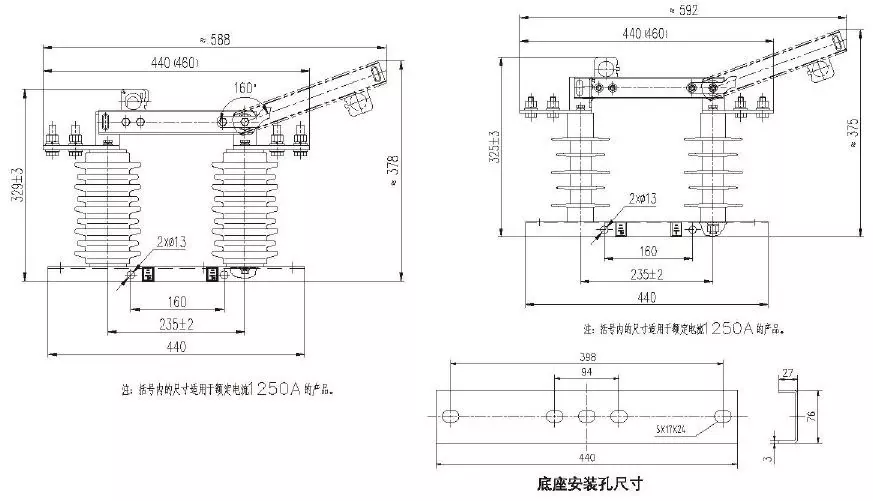

ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΔΙΑΣΤΑΣΗ ΕΓΚΑΤΑΣΤΑΣΗΣ

Τεχνικά Στοιχεία

Βασικά Πλεονεκτήματα

1. Σημαντικά βελτιωμένη δομή προϊόντος και αντοχή στη διάβρωση. Όταν είναι κλειστή, η αγώγιμη πλάκα έχει λειτουργία αυτοασφάλισης. Για να ανοίξετε, απλώς τραβήξτε το άγκιστρο ασφάλισης για να ξεκλειδώσει αυτόματα. Η βάση είναι εξοπλισμένη με αγώγιμο ελατήριο και κάλυμμα ελατηρίου. η συσκευή αυτοασφάλισης περιλαμβάνει μια πλάκα ασφάλισης, άγκιστρο ασφάλισης και ελατήριο αγκίστρου ασφάλισης. Όλα τα στάνταρ εξαρτήματα είναι κατασκευασμένα από μη μαγνητικό ανοξείδωτο χάλυβα SUS304 με λαμπερό φινίρισμα και εξαιρετική αντοχή στη διάβρωση.

2. Η αγώγιμη πλάκα δεν έχει κλείδωμα στοπ. η μέγιστη γωνία ανοίγματος περιστροφής δεν είναι μικρότερη από 160 μοίρες και η βάση της αγώγιμης πλάκας δεν έχει κλιπ από ανοξείδωτο χάλυβα. Οι διαδικασίες παθητικοποίησης, πριτσίνωσης και εγκατάστασης υψηλής ελαστικότητας χρησιμοποιούνται για τη διατήρηση της δύναμης σύσφιξης επαφής.

3. Τα κύρια εξαρτήματα κυκλώματος του διακόπτη απομόνωσης υψηλής τάσης εξωτερικού χώρου GW9 χρησιμοποιούν κόκκινο χαλκό T2. Οι σταθερές επαφές και οι ακροδέκτες είναι ενσωματωμένα σε καλούπι, επιλύοντας πλήρως τα προβλήματα επαφής που προκλήθηκαν από τη συγκόλληση στατικών επαφών και ακροδεκτών στο παρελθόν.

4. Όλα τα αγώγιμα εξαρτήματα στο κύριο κύκλωμα είναι επαργυρωμένα με πάχος όχι μικρότερο από 20 mm και υποβάλλονται σε σφραγισμένη αντιοξειδωτική επεξεργασία. Η επιφανειακή επένδυση είναι φωτεινή και ανθεκτική, διαθέτει ισχυρή αντίσταση στην οξείδωση, εξαιρετική αγωγιμότητα και αντίσταση κυκλώματος 80mmΩ.

5. Οι ακροδέκτες καλωδίωσης υιοθετούν μια δομή διπλής οπής, κατασκευασμένη από σκληρό κράμα χαλκού, με εξωτερική επένδυση ασημιού.

6. Αυτός ο διακόπτης χρησιμοποιεί ένα εξωτερικό ελατήριο επαφής πίεσης, με τις αγώγιμες επαφές να έρχονται σε επαφή με τη δομή "σταθερού τόξου", παρέχοντας εξαιρετικά ομοιόμορφη πίεση και λειτουργία αυτοκαθαρισμού. Η πίεση επαφής παραμένει σταθερή για μεγάλο χρονικό διάστημα, διασφαλίζοντας την ασφάλεια και την αξιοπιστία του προϊόντος κατά τη λειτουργία σε μεγάλες αποστάσεις.

7. Ο μονωτήρας είναι κατασκευασμένος από σύνθετο υλικό υψηλής αντοχής κεραμικό ή καουτσούκ σιλικόνης και έχει σχεδιαστεί με μεγάλη απόσταση ερπυσμού, που πληροί τις απαιτήσεις αντιρρυπαντικής κατηγορίας Ε και διαθέτει καλές αντιρρυπαντικές ικανότητες και χαρακτηριστικά λειτουργίας σε μεγάλες αποστάσεις.

8. Η ελάχιστη απόσταση από τα κινούμενα μέρη του GW9 Outdoor High-Voltage Isolating Switch μέχρι το έδαφος είναι μεγαλύτερη από 200 mm και η απόσταση μεταξύ των διαλειμμάτων είναι μεγαλύτερη από 230 mm, καθιστώντας τον κατάλληλο για περιοχές με μεγάλο υψόμετρο.
