Διακόπτης απομόνωσης υψηλής τάσης εξωτερικού χώρου GW4

Μπορείτε να είστε σίγουροι ότι θα αγοράσετε τον διακόπτη απομόνωσης υψηλής τάσης εξωτερικού χώρου Ceho GW4 από το εργοστάσιό μας. Αποτελείται από βάση, μονωτικά στηρίγματα, αγώγιμα μέρη και μηχανισμό λειτουργίας. Κάθε στύλος έχει δύο στηρίγματα, με μια αγώγιμη λεπίδα τοποθετημένη στο πάνω άκρο κάθε στηρίγματος. Η επαφή της λεπίδας βρίσκεται ανάμεσα στα δύο στηρίγματα. Ένα χιτώνιο ρουλεμάν είναι τοποθετημένο στο κάτω άκρο του στηρίγματος. Οδηγούμενη από τον μηχανισμό λειτουργίας, η λεπίδα μπορεί να περιστραφεί οριζόντια κατά 90°, ανοίγοντας και κλείνοντας έτσι τον διακόπτη.

Δομικά Χαρακτηριστικά

● Οριζόντιος περιστρεφόμενος τύπος διπλής στήλης: Δύο μονωτές στύλου ανά πόλο, η λεπίδα επαφής περιστρέφεται 90° οριζόντια στη μέση για να ολοκληρώσει το κλείσιμο και το άνοιγμα, το σπάσιμο είναι ορατό, πληρώντας τις απαιτήσεις "πέντε προστασίες".

● Όλες οι σειρές μπορούν να εξοπλιστούν με διακόπτες γείωσης: Μπορεί να επιλεγεί μονή γείωση, διπλή γείωση ή καμία γείωση, ο διακόπτης γείωσης και ο κεντρικός διακόπτης είναι συμπλεγμένοι.

● Ευέλικτος μηχανισμός λειτουργίας: GW4 Outdoor High-Voltage Isolating Switch τυπική διαμόρφωση CS11 (χειροκίνητη) ή CS17 (με τύπο γείωσης), ηλεκτρικός μηχανισμός CJ6 προαιρετικός για απομακρυσμένη λειτουργία.

● Υψηλή αντοχή στη διάβρωση: Τα αγώγιμα μέρη είναι επάργυρα/κασσιτερωμένα, τα χαλύβδινα μέρη είναι γαλβανισμένα εν θερμώ ή από ανοξείδωτο χάλυβα, η βάση είναι κατασκευασμένη από κράμα αλουμινίου ή γαλβανισμένο εν θερμώ χάλυβα, κατάλληλο για παράκτιες και πολύ μολυσμένες περιοχές.

● Αρθρωτός σχεδιασμός: Τρεις πόλοι συνδέονται με μια μπιέλα, η ρύθμιση φάσης μπορεί να πραγματοποιηθεί γρήγορα επί τόπου, η γωνία εγκατάστασης ρυθμιζόμενη από 0–30°.

Γιατί να μας επιλέξετε;

◆ Ο διακόπτης απομόνωσης υψηλής τάσης εξωτερικού χώρου GW4 υιοθετεί μια δομή ανοίγματος διπλής στήλης και μεταγωγής επαφών, που διαθέτει αυτόματο καθαρισμό επαφών και βελτιωμένη αξιοπιστία επαφών.

◆ Τα δάχτυλα επαφής είναι κατασκευασμένα από νέο τύπο υλικού με υψηλή αντοχή, υψηλή αγωγιμότητα και υψηλή ελαστικότητα. Οι επαφές συσφίγγονται από την ελαστική δύναμη των ίδιων των δακτύλων επαφής, αποφεύγοντας τη μείωση της δύναμης σύσφιξης επαφής που προκαλείται από τη διάβρωση του ελατηρίου και τη θερμική ανόπτηση, αποτρέποντας έτσι έναν φαύλο κύκλο αυξημένης αντίστασης επαφής και επιδείνωσης της θέρμανσης επαφής.

◆ Το περιστρεφόμενο τμήμα του διακόπτη έχει σχεδιαστεί για λειτουργία χωρίς συντήρηση. Η περιστρεφόμενη βάση υιοθετεί μια σφραγισμένη δομή, αποτρέποντας την είσοδο υδρατμών, σκόνης και επιβλαβών αερίων. Αυτό διασφαλίζει ότι τα ρουλεμάν και το γράσο λιθίου με δισουλφίδιο του μολυβδαινίου λειτουργούν πάντα σε καλό περιβάλλον, αποτρέποντας τη σκουριά, την απώλεια λίπους και το στέγνωμα, διασφαλίζοντας έτσι ότι η ροπή λειτουργίας του διακόπτη απομόνωσης υψηλής τάσης εξωτερικού χώρου GW4 δεν θα αυξηθεί μετά από μακροχρόνια λειτουργία. Χρησιμοποιούνται πείροι από ανοξείδωτο χάλυβα, που ταιριάζουν με την αυτολιπαινόμενη δομή ρουλεμάν χωρίς λάδι. Τα χαλύβδινα εξαρτήματα είναι γαλβανισμένα εν θερμώ, διασφαλίζοντας ότι είναι εύκαμπτο, ελαφρύ, αξιόπιστο και χωρίς σκουριά.

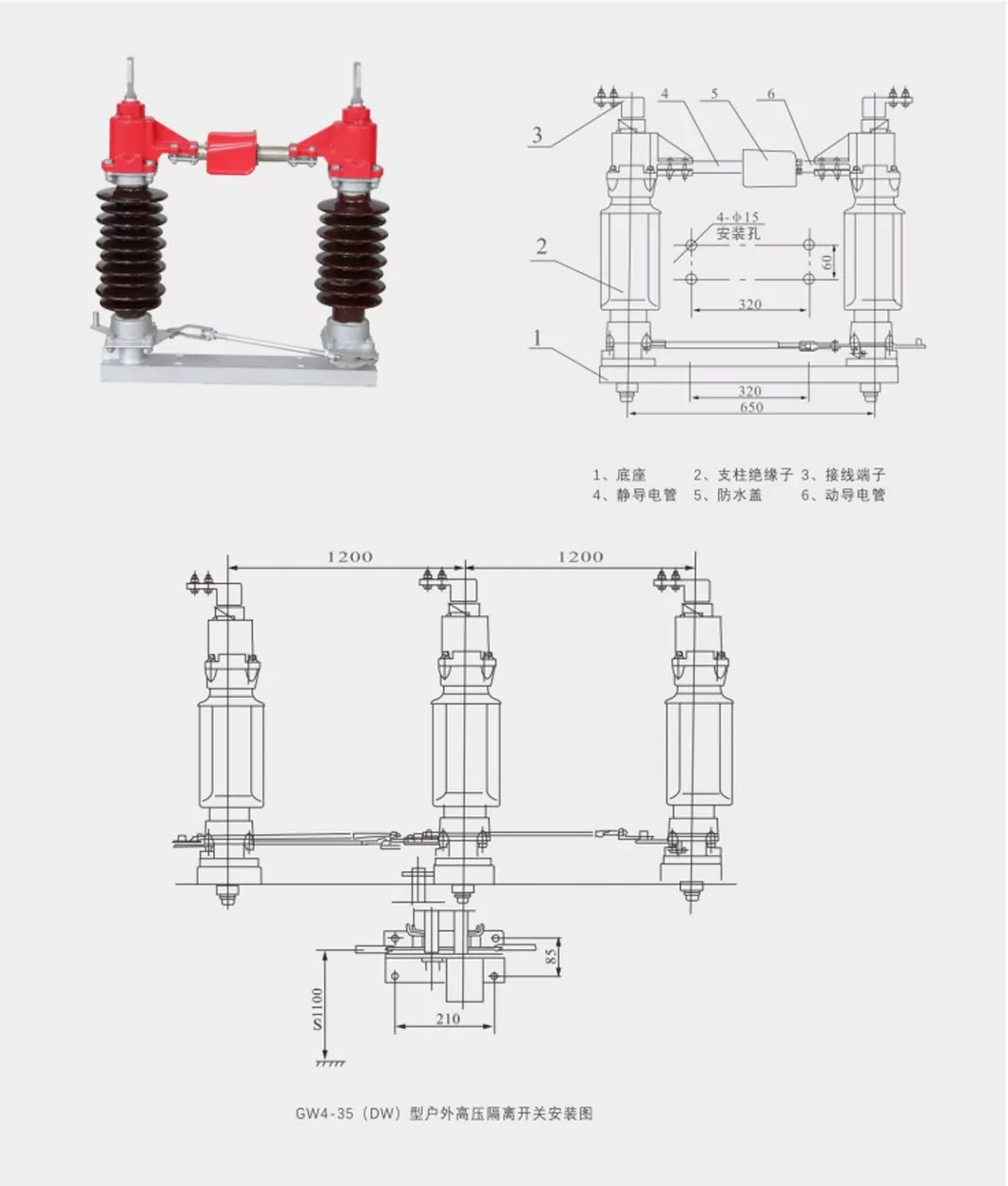

Σχήμα και Διαστάσεις Τοποθέτησης

Βασικές Τεχνικές Παράμετροι
