Μετασχηματιστής ρεύματος τύπου στύλου LZZB εποξειδικής ρητίνης χυτή μόνωση

Ο μετασχηματιστής ρεύματος τύπου στύλου με χυτή μόνωση εποξικής ρητίνης LZZB είναι ένα πλήρως κλειστό προϊόν με δομή χυτής στήλης από εποξική ρητίνη. Ισχύει για προστασία ρελέ για μέτρηση ηλεκτρικής ενέργειας και ρεύματος σε συστήματα ισχύος με ονομαστική συχνότητα 5DHz / 60Hz και ονομαστική τάση 40,5kV. Τα χαρακτηριστικά αυτού του προϊόντος περιλαμβάνουν υψηλή δυναμική θερμική σταθερότητα, μεγάλη ικανότητα εξόδου διπλάσια, σταθερή απόδοση μόνωσης και αντοχή στη βρωμιά.

Το πρωτεύον τύλιγμα, το δευτερεύον τύλιγμα, ο πυρήνας δακτυλίου και το πηνίο του LZZBJ9-35 είναι τυλιγμένα σε μονωτήρες από χυτή εποξειδική ρητίνη. Είναι μια πλήρως κλειστή κατασκευή, με εξαιρετική απόδοση θερμομόνωσης και αντοχή στην υγρασία. Στο δευτερεύον σημείο καλωδίωσης παρέχεται κιβώτιο διακλάδωσης. Υπάρχει μια τρύπα σε καθεμία από τις μπροστινές και τις πλευρές του κουτιού διακλάδωσης, η οποία ταιριάζει με τον ακροδέκτη για την έξοδο σύρματος και χρησιμοποιείται για την έξοδο καλωδίων. Υπάρχουν μπουλόνια γείωσης και τέσσερις οπές εγκατάστασης στην πλάκα βάσης του προϊόντος για εγκατάσταση.

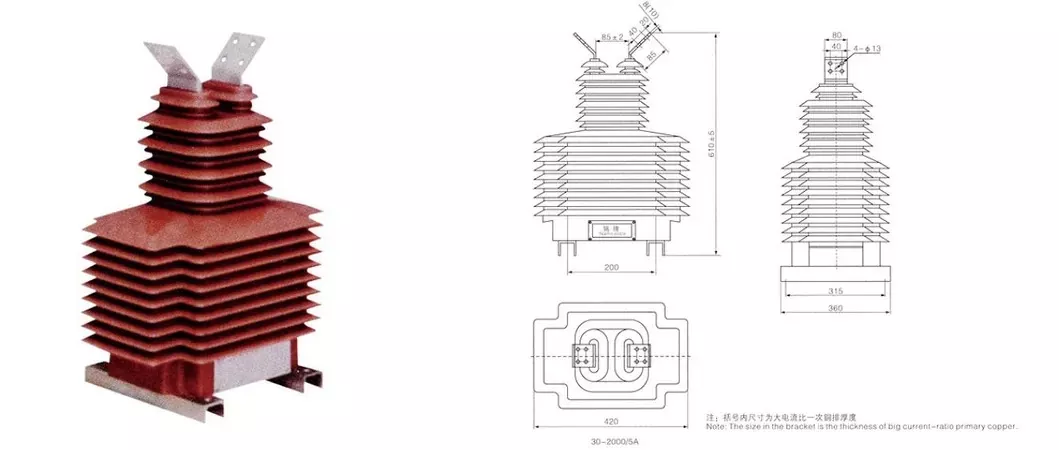

Σχέδιο προϊόντος

Κύρια τεχνική παράμετρος (LZZB9-35/250W1)

1.Ονομαστικό επίπεδο μόνωσης: 40,5/95/185kV

2. Συντελεστής ισχύος φορτίου: cos ø=0,8(υστερεί)

3. Ονομαστικό δευτερεύον ρεύμα: 5A(ή 2A,1A)

4. Ονομαστική συχνότητα: 50Hz ή 60Hz

5. Θερμοκρασία περιβάλλοντος: -5℃~+40℃

6. Πρότυπο προϊόντος: IEC185, GB1208-2006

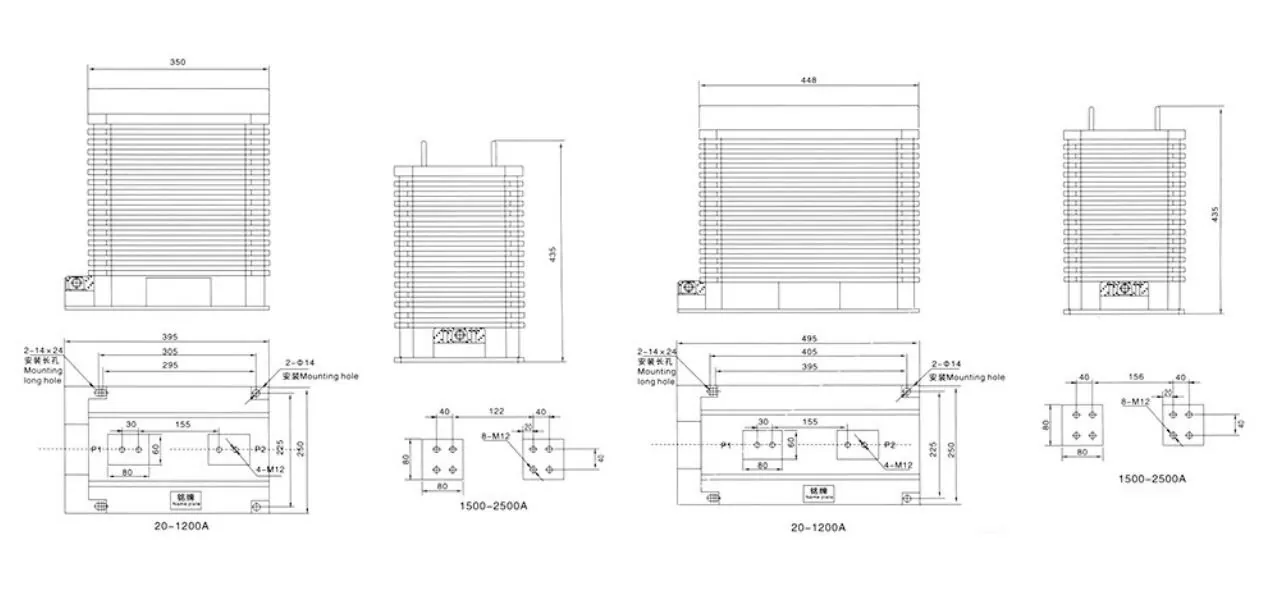

Συνολική διάσταση

Ο μετασχηματιστής ρεύματος τύπου στύλου με χυτή μόνωση εποξικής ρητίνης LZZB εφαρμόζεται σε ντουλάπια διακοπτών KYN28A, XGN15 και HXGN17 με μόνωση αέρα. Δωμάτια υψηλής τάσης για κύριες μονάδες δακτυλίου, μετασχηματιστές τύπου κουτιού και κουτιά διανομής καλωδίων. Κατανάλωση ηλεκτρικής ενέργειας σταθμού ηλεκτροπαραγωγής, μέτρηση/προστασία χώρου διανομής βιομηχανικών και μεταλλευτικών χώρων. Περιοχές μεγάλου υψομέτρου, υψηλής υγρασίας και βαριάς ρύπανσης (ο αντιρρυπαντικός τύπος με αυξημένη απόσταση αναρρίχησης είναι προαιρετικός)
