Διακόπτης κυκλώματος ηλεκτρονικής μορφοποιημένης θήκης

Κίνα Κατασκευαστής διακόπτη κυκλώματος ηλεκτρονικής χυτευμένης θήκης – προμηθευτές OEM/ODM υψηλής ποιότητας με ανταγωνιστικές τιμές! Τα ηλεκτρονικά MCCB αποκτούν σήματα ρεύματος σε πραγματικό χρόνο μέσω αισθητήρων ρεύματος (όπως μετασχηματιστές ρεύματος) και τα στέλνουν στην ηλεκτρονική μονάδα ταξιδιού (ETU) για ανάλυση και επεξεργασία. Όταν εντοπίζεται υπερφόρτωση, βραχυκύκλωμα ή σφάλμα γείωσης, η ηλεκτρονική μονάδα εκδίδει μια εντολή διακοπής, οδηγώντας τον ενεργοποιητή να αποσυνδέσει γρήγορα το κύκλωμα.

Οδηγίες εγκατάστασης

Η εγκατάσταση του διακόπτη κυκλώματος ηλεκτρονικής μορφοποιημένης θήκης είναι απλή λόγω του αρθρωτού ή plug-and-play σχεδίασής τους. Πάντα να απενεργοποιείτε την κύρια παροχή ρεύματος πριν ξεκινήσετε την εγκατάσταση. Ακολουθήστε το διάγραμμα καλωδίωσης που παρέχεται από τον κατασκευαστή. Βεβαιωθείτε ότι το καλώδιο ρεύματος και το καλώδιο φορτίου έχουν συνδεθεί σωστά. Εάν χρησιμοποιείτε ηλιακούς συλλέκτες ή μπαταρίες, χρησιμοποιήστε ένα MCCB διπλής κατεύθυνσης. Αυτό διασφαλίζει την ασφάλεια του συστήματος και αποτρέπει τη ζημιά. Σφίξτε όλα τα καλώδια για να αποφύγετε τη χαλάρωση. Τα χαλαρά καλώδια θα κάνουν το MCCB να σκοντάψει όταν δεν θα έπρεπε.

Χρησιμοποιήστε κατάλληλα εργαλεία για να σφίξετε τους ακροδέκτες.

Ελέγξτε ότι το RMCCB ταιριάζει στον πίνακα διανομής σας.

Μετά την εγκατάσταση, πατήστε το κουμπί δοκιμής για να ελέγξετε το MCCB.

Σημείωση: Εάν δεν είστε σίγουροι πώς να προχωρήσετε, συμβουλευτείτε έναν πιστοποιημένο ηλεκτρολόγο.

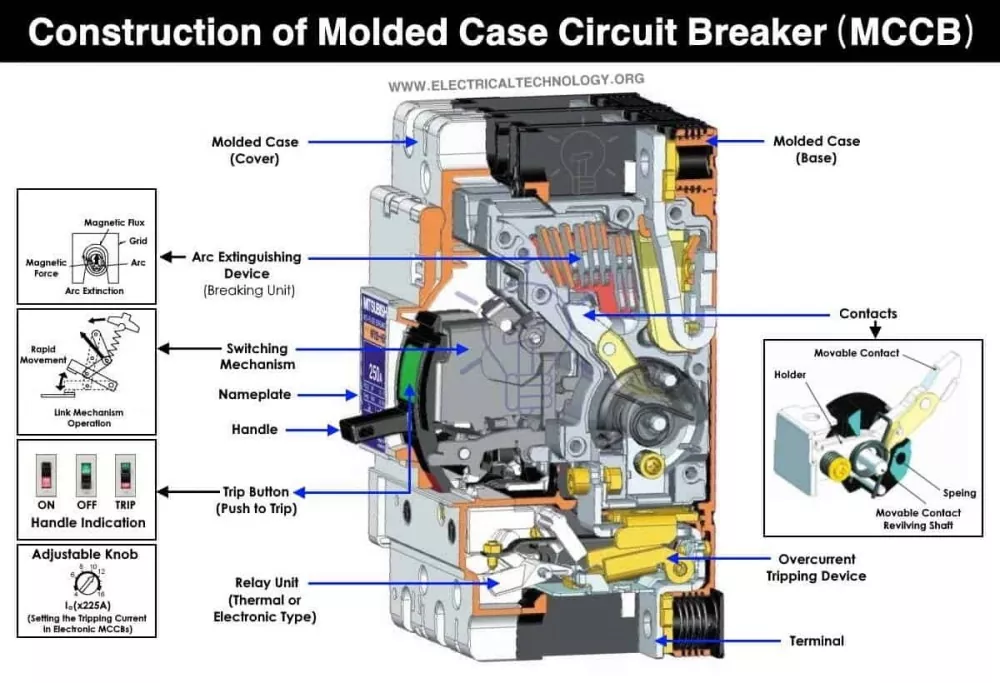

Κατασκευή

Ένα MCCB είναι κατασκευασμένο από τα ακόλουθα κύρια μέρη που το καθένα εξηγείται λεπτομερώς

1. Αλεξίπτωτο τόξου

2. Επαφές

3. Μηχανισμός λειτουργίας

4. Σύνδεσμος ακροδεκτών

5. Θερμική Μονάδα Ταξιδίου

6. Μονάδα μαγνητικού ταξιδιού

7. Μηχανισμός χειρολαβής / Trip-free

8. Κουμπί ταξιδιού

Εφαρμογές

Οι διακόπτες κυκλώματος Ηλεκτρονικής Μορφωτής Θήκης χειρίζονται εξαιρετικά υψηλά ρεύματα και είναι ιδανικοί για εφαρμογές βαρέως τύπου στη βιομηχανία.

Ρυθμιζόμενη ρύθμιση ταξιδιού: Σε σύγκριση με το MCB, το MCCB έχει μεγαλύτερο εύρος εφαρμογών, το οποίο μπορεί να υποστηρίξει την απόδοσή του, επειδή έχει υψηλότερη ικανότητα χειρισμού ρεύματος και ρυθμιζόμενη λειτουργία ρύθμισης ταξιδιού. Κατάλληλο για εφαρμογές χαμηλού και υψηλού ρεύματος.

Προστασία κινητήρα: Το MCCB μπορεί να προστατεύσει τους μεγάλους κινητήρες από ζημιά υπερφόρτωσης όταν χρησιμοποιούνται σε βιομηχανικούς τομείς. Το ρυθμιζόμενο ταξίδι που αναφέρεται παραπάνω έχει σχεδιαστεί για να αντέχει σε υψηλά ρεύματα υπέρτασης με την απαραίτητη καθυστέρηση.

Προστασία μηχανής συγκόλλησης: Η μηχανή συγκόλλησης καταναλώνει πολύ μεγάλο ρεύμα. Αν πάλι θέλετε να επιλέξετε το MCB για να το αντιμετωπίσετε, εμείς, ως επαγγελματίας κατασκευαστής, μπορούμε να σας πούμε ότι είναι ανυπόφορο. Συνιστάται να επιλέξετε απευθείας το MCCB.

Προστασία τροφοδότη ισχύος: Αυτό το προϊόν χρησιμοποιείται για διανομή ισχύος σε τροφοδότες ισχύος που μεταφέρουν εκατοντάδες αμπέρ και δεν είναι κατάλληλο για MCB.

Προστασία γεννήτριας: Προστατεύει μεγάλες γεννήτριες που παράγουν εκατοντάδες αμπέρ.

Προστασία συστοιχίας πυκνωτών: Οι συστοιχίες πυκνωτών χρησιμοποιούνται για τη διόρθωση του συντελεστή ισχύος. Ταυτόχρονα, μπορεί να αποτρέψει το υψηλό ρεύμα.
