Μετασχηματιστές ξηρού τύπου χυτού εποξειδικής ρητίνης: Τι ακριβώς είναι; Τι Κάνουν;

I. Τι είναι ένας μετασχηματιστής ξηρού τύπου χυτού εποξειδικής ρητίνης;

Οι μετασχηματιστές ξηρού τύπου εποξειδικής ρητίνης χρησιμοποιούν εποξική ρητίνη ως μονωτικό υλικό. Οι περιελίξεις υψηλής και χαμηλής τάσης τυλίγονται με ταινία χαλκού (αλουμινόχαρτο) και η εποξική ρητίνη χύνεται και στερεοποιείται σε κενό για να σχηματιστεί μια δομή από υαλοβάμβακα υψηλής αντοχής. Οι βαθμοί μόνωσης είναι F και H. Οι μετασχηματιστές ξηρού τύπου βασίζονται στη μεταφορά αέρα ή στην εξαναγκασμένη ψύξη αέρα για την απαγωγή θερμότητας και δεν έχουν λάδι μετασχηματιστή.

Λόγω των ιδιοτήτων του πυρίμαχου, αντιεκρηκτικού και χωρίς συντήρηση, χρησιμοποιείται ευρέως σε αστικά μετρό, πολυώροφα κτίρια, αεροδρόμια, νοσοκομεία, εμπορικά κέντρα και άλλα μέρη με υψηλές απαιτήσεις πυρκαγιάς και ασφάλειας.

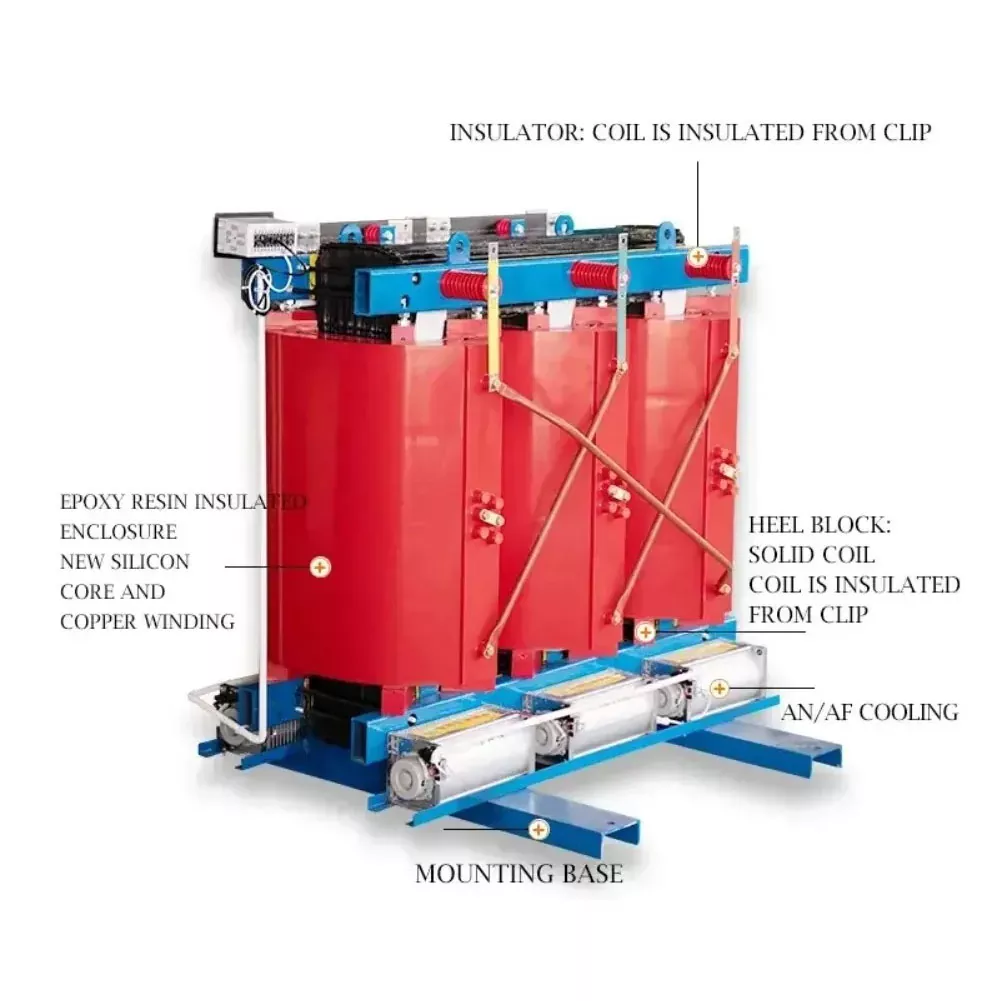

II. Χαρακτηριστικά διεργασίας μετασχηματιστών ξηρού τύπου χυτού εποξειδικής ρητίνης

1. Χύτευση χύτευσης με περιέλιξη: Η περιέλιξη υψηλής και χαμηλής τάσης χυτεύονται με μίγμα εποξειδικής ρητίνης σε κατάσταση κενού και σχηματίζουν ένα πυκνό και στερεό σύνολο μετά τη στερεοποίηση.

2. Σύστημα μόνωσης: Χρησιμοποιεί κυρίως εποξειδική ρητίνη ως κύρια μόνωση και ίνες γυαλιού ως ενισχυτικό υλικό. Δεν απαιτεί μονωτικό λάδι και είναι εξοπλισμός στερεάς μόνωσης.

3. Μέθοδος ψύξης: συνήθως AN (φυσική ψύξη αέρα) ή AF (αναγκαστική ψύξη αέρα). Εξοπλισμένος με ελεγκτή θερμοκρασίας και ανεμιστήρα αξονικής ροής, ο ανεμιστήρας μπορεί να ξεκινήσει και να σταματήσει αυτόματα ανάλογα με τη θερμοκρασία φορτίου. Ορισμένα προϊόντα επιτρέπουν τη βραχυπρόθεσμη λειτουργία υπερφόρτωσης.

III. Τα κύρια πλεονεκτήματα και μειονεκτήματα των μετασχηματιστών ξηρού τύπου χυτού εποξειδικής ρητίνης

Φόντα:

1. Υψηλή ασφάλεια και φιλικότητα προς το περιβάλλον

• Ανθεκτικό στη φωτιά και στην έκρηξη: Η ίδια η εποξειδική ρητίνη είναι ένα επιβραδυντικό φλόγας, επιβραδυντικό φλόγας και αυτοσβενόμενο υλικό, το οποίο εξαλείφει ουσιαστικά τον κίνδυνο πυρκαγιάς και έκρηξης.
• Χωρίς ρύπανση: Δεν περιέχει μονωτικό λάδι, εξαλείφοντας την πιθανότητα διαρροής λαδιού να μολύνει το έδαφος και τις πηγές νερού. Είναι πολύ καθαρό.

2. Άριστες ηλεκτρικές και μηχανικές ιδιότητες

• Υψηλή αντοχή μόνωσης: Η σκληρυμένη εποξειδική ρητίνη σχηματίζει ένα πυκνό μονωτικό στρώμα με καλή απόδοση μόνωσης και ισχυρή αντοχή σε κρούση κεραυνού.
• Ισχυρή αντίσταση βραχυκυκλώματος: Το πηνίο στερεοποιείται σε ένα άκαμπτο σύνολο υψηλής αντοχής με εξαιρετικά υψηλή μηχανική αντοχή και μπορεί να αντέξει την τεράστια ηλεκτροδυναμική κρούση που δημιουργείται όταν συμβαίνει ένα ξαφνικό βραχυκύκλωμα.

3. Άριστη περιβαλλοντική προσαρμοστικότητα

• Ανθεκτικό στην υγρασία και στη σκόνη: Το στεγανοποιημένο στρώμα ρητίνης μπορεί να απομονώσει αποτελεσματικά την υγρασία, τη σκόνη και τα διαβρωτικά αέρια και μπορεί ακόμη και να λειτουργήσει κανονικά σε περιβάλλον με 100% υγρασία.
• Χαμηλό κόστος συντήρησης: Δεν απαιτείται προθέρμανση πριν από τη λειτουργία και δεν απαιτείται επεξεργασία ξήρανσης μετά την απενεργοποίηση. Ο καθημερινός φόρτος εργασίας συντήρησης είναι ελάχιστος.

4. Υψηλή απόδοση, εξοικονόμηση ενέργειας και συμπαγής σχεδιασμός

• Χαμηλές απώλειες: Με τη βελτιστοποίηση του πυρήνα του σιδήρου (όπως η χρήση φύλλων από χάλυβα πυριτίου υψηλής ποιότητας) και του σχεδιασμού περιέλιξης, οι απώλειες χωρίς φορτίο και φορτίο είναι πολύ χαμηλές και το αποτέλεσμα εξοικονόμησης ενέργειας είναι σημαντικό.
• Μικρό μέγεθος και μικρό βάρος: Χάρη στην υψηλή απόδοση μόνωσης της εποξειδικής ρητίνης, το μέγεθος και το βάρος της είναι πολύ μικρότερα από τους μετασχηματιστές ίδιας χωρητικότητας βυθισμένους σε λάδι, εξοικονομώντας χώρο εγκατάστασης και κόστος αστικής κατασκευής.
• Χαμηλός θόρυβος: Χρησιμοποιώντας προηγμένη τεχνολογία και υλικά, ο θόρυβος λειτουργίας είναι χαμηλός, κατάλληλος για νοσοκομεία, κατοικίες κ.λπ. που είναι ευαίσθητα στο θόρυβο.

Μειονεκτήματα:

• Η αντίσταση στη θερμοκρασία είναι σχετικά περιορισμένη: οι συνήθεις βαθμοί μόνωσης είναι F (155℃) ή H (180℃), οι μακροχρόνιες θερμοκρασίες λειτουργίας συνήθως περιορίζονται σε περίπου 120℃~140℃ και η ικανότητα υπερφόρτωσης δεν είναι τόσο καλή όσο αυτή του τύπου βυθισμένου στο λάδι.
• Κίνδυνος μερικής εκφόρτισης και ρωγμών: Εάν η διαδικασία έκχυσης δεν ελέγχεται αυστηρά (όπως φυσαλίδες και ανομοιόμορφη ανάμειξη), μπορεί εύκολα να προκύψει μερική εκκένωση. υπό ακραίες αλλαγές κρύου και ζέστης ή μηχανικής καταπόνησης, η εποξειδική ρητίνη μπορεί να έχει κίνδυνο ρωγμών.
• Υψηλό κόστος: Το αρχικό κόστος κτήσης είναι συνήθως υψηλότερο από αυτό των μετασχηματιστών ίδιας ισχύος που βυθίζονται σε λάδι.

IV. Συντήρηση και συνήθεις βλάβες μετασχηματιστών ξηρού τύπου χυτού εποξειδικής ρητίνης

• Καθημερινά βασικά σημεία: Δώστε προσοχή στην εμφάνιση (ρωγμές, ίχνη εκκένωσης), τη θερμοκρασία (έλεγχος θερμοκρασίας/καυτά σημεία) και τον μη φυσιολογικό θόρυβο. Διατηρήστε τους μονωτές, τις επιφάνειες περιελίξεων και τους αεραγωγούς καθαρούς για να αποτρέψετε τη συσσώρευση σκόνης να επηρεάσει την απαγωγή θερμότητας και τη μόνωση.
• Τακτική επιθεώρηση/δοκιμή: αντίσταση μόνωσης, αντίσταση DC, τάση αντοχής AC, μερική εκφόρτιση κ.λπ. Η επιθεώρηση του συνδετήρα και της γείωσης είναι επίσης κρίσιμης σημασίας.

Τυπικά ζητήματα:

• Υπερθέρμανση περιελίξεων: Συχνά σχετίζεται με υπερφόρτωση, κακό αερισμό ή γήρανση. μπορεί να εκδηλωθεί ως αποχρωματισμός της εποξειδικής ουσίας, μυρωδιά καύσης ή τοπική υπερθέρμανση.
• Μερική εκφόρτιση: Μπορεί να προέρχεται από υγρή/κατεστραμμένη μόνωση, κακές αγωγές/γείωση κ.λπ., και επιταχύνει τη γήρανση με την πάροδο του χρόνου.
• Ασυνήθιστοι θόρυβοι/δονήσεις: Μπορεί να σχετίζονται με προβλήματα σύσφιξης του πυρήνα, χαλαρούς συνδετήρες, αρμονικές φορτίου, συντονισμό κ.λπ.

V. Κοινές τεχνικές παράμετροι μετασχηματιστών ξηρού τύπου χυτού εποξειδικής ρητίνης

Ακολουθούν ορισμένα κοινά εύρη τεχνικών παραμέτρων για μετασχηματιστές ξηρού τύπου χυτού εποξειδικής ρητίνης και οι συγκεκριμένες τιμές θα διαφέρουν ανάλογα με το μοντέλο και τον κατασκευαστή:

Η εταιρεία μας έχειΜετασχηματιστές ξηρού τύπου χυτού εποξειδικής ρητίνηςδιαθέσιμο για επιλογή.

VI. Κύριοι τομείς εφαρμογής μετασχηματιστών ξηρού τύπου χυτού εποξειδικής ρητίνης

Οι μετασχηματιστές ξηρού τύπου χυτού εποξειδικής ρητίνης είναι ιδιαίτερα κατάλληλοι για τα ακόλουθα μέρη με υψηλές απαιτήσεις ασφάλειας και περιβάλλοντος:

• Αστικές δημόσιες εγκαταστάσεις: πολυώροφα κτίρια, εμπορικά κέντρα, αεροδρόμια, σταθμοί μετρό, σήραγγες, αθλητικοί χώροι κ.λπ.
• Σημαντικοί θεσμοί: νοσοκομεία, κέντρα δεδομένων, θέατρα, σχολεία, εργαστήρια κ.λπ. για τη διασφάλιση της συνέχειας και της αξιοπιστίας της παροχής ρεύματος.
• Βιομηχανικό περιβάλλον: Χημικά εργοστάσια, πυρηνικοί σταθμοί ηλεκτροπαραγωγής, ορυχεία, εργοστάσια ηλεκτροπαραγωγής και άλλα σκληρά περιβάλλοντα όπου υπάρχουν εύφλεκτα, εκρηκτικά ή διαβρωτικά αέρια.
• Νέα ενεργειακά πεδία: παραγωγή αιολικής ενέργειας, φωτοβολταϊκοί σταθμοί κ.λπ.
