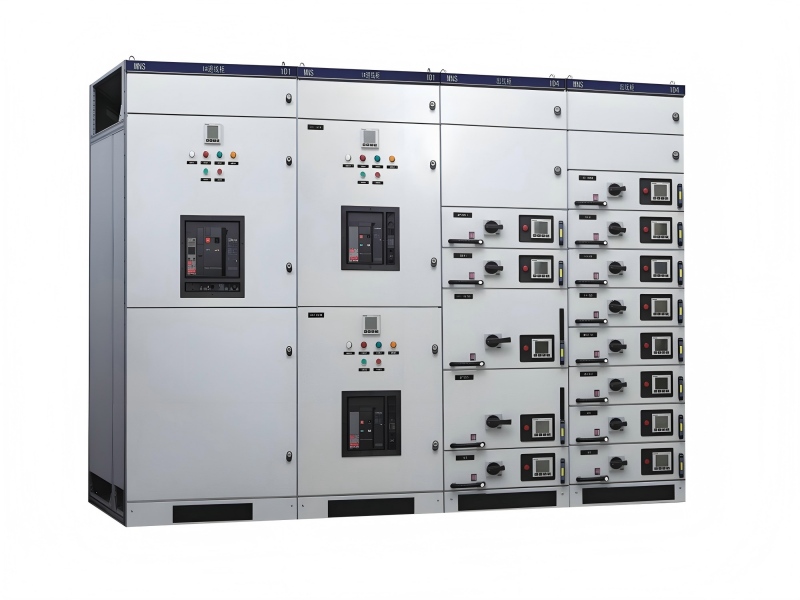

Τι είναι το MNS Χαμηλής Τάσης Draw-out Switchgear

Διακοπτικός διακόπτης χαμηλής τάσης MNS

Ο διακόπτης εξαγωγής χαμηλής τάσης MNS είναι μια συνδυασμένη συσκευή συντελεστή, ειδικά σχεδιασμένη για συστήματα διανομής ισχύος χαμηλής τάσης, που εφαρμόζεται σε δίκτυα ισχύος με συχνότητα εναλλασσόμενου ρεύματος 50-60 Hz και ονομαστική τάση λειτουργίας 660 V και κάτω.

Η δομή του πυρήνα του συναρμολογείται με χαλύβδινα πλαίσια τομής C 25 mm, με σχέδιο τριών θέσεων (συνδεδεμένο/δοκιμαστικό/χωρισμένο) για μονάδες συρταριών και υποστηρίζοντας τη μικτή διαμόρφωση 1-3 κύριων μονάδων καθώς και υπομονάδων 1/4 και 1/2. Το συνολικό πραγματικό ύψος εγκατάστασης του ντουλαπιού φτάνει τα 1800mm. Το μέγιστο ονομαστικό ρεύμα της οριζόντιας ράβδου ζυγού αυτού του εξοπλισμού μπορεί να φτάσει τα 5000A και το ρεύμα αντοχής της κάθετης ράβδου ζυγού κυμαίνεται από 900A έως 1600A, με βαθμό προστασίας που καλύπτει πρότυπα IP30 έως IP54.

Τα σενάρια εφαρμογής του περιλαμβάνουν συμβατικά περιβάλλοντα όπως σταθμούς ηλεκτροπαραγωγής, βιομηχανικές και μεταλλευτικές επιχειρήσεις και δημοτικές κατασκευές. Μετά από ειδική επεξεργασία, μπορεί επίσης να χρησιμοποιηθεί σε ακραία περιβάλλοντα όπως υπεράκτιες πλατφόρμες πετρελαίου και πυρηνικούς σταθμούς ηλεκτροπαραγωγής.

Πίνακας περιεχομένων

1. Δομή πυρήνα

2. Τεχνικά Χαρακτηριστικά

3. Περιβαλλοντική προσαρμοστικότητα

4. Τυπικές εφαρμογές

5. Καινοτόμος Σχεδιασμός

6. Ποιοτικός Έλεγχος

1. Δομή πυρήνα (Modular, Modulus E=25mm)

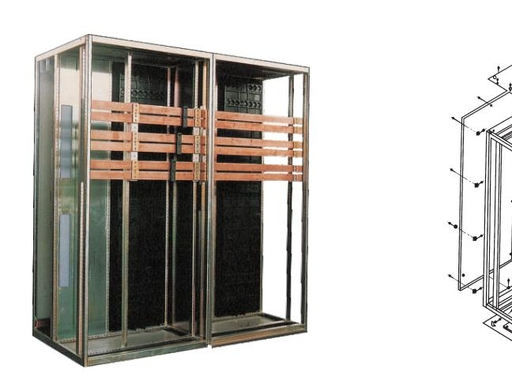

1.1 Πλαίσιο ντουλαπιού

- Υλικό: Προφίλ σχήματος C από χάλυβα ψυχρής έλασης με οπές συντελεστή 25 mm, γαλβανισμένο και ψεκασμένο με σκόνη για εξαιρετική αντιδιαβρωτική απόδοση και αξιόπιστη γείωση.

- Κοινές Διαστάσεις: Ύψος 2200mm, πλάτος 400/600/800mm, βάθος 800/1000mm.

- Σχεδιασμός χωρισμάτων: Ανεξάρτητο λειτουργικό διαμέρισμα, διαμέρισμα διαύλου και θήκη καλωδίων με ασφαλή απομόνωση μεταξύ κάθε περιοχής.

1.2 Λειτουργικές μονάδες (Τύπος εξαγωγής πυρήνα)

(1) Μονάδα υπολογιστή (κυψέλη τροφοδοσίας, εισερχόμενη / σύζευξη διαύλου / τροφοδότης υψηλού ρεύματος)

- Υιοθετεί διαμόρφωση σταθερού ή συρόμενου τύπου, εξοπλισμένη με διακόπτες κυκλώματος όπως το Emax για εφαρμογές μεγάλου ρεύματος.

- Θέση εγκατάστασης: Επάνω ή πίσω μέρος του ντουλαπιού, συνδεδεμένο με τον κύριο ζυγό με μεγάλη ικανότητα θραύσης.

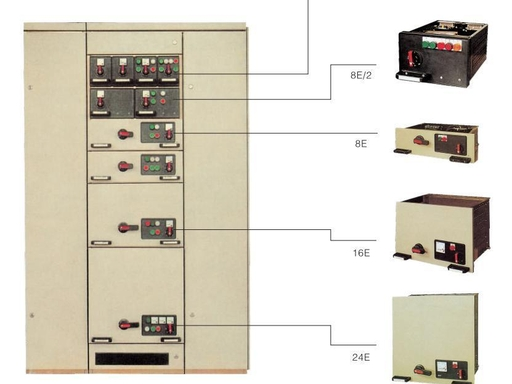

(2) Μονάδα MCC (Κέντρο ελέγχου κινητήρα, έξοδος τύπου συρταριού)

- Τυπικά μεγέθη συρταριών: Ύψος 100/150/200mm (4E/6E/8E).

- Λειτουργίες: Έλεγχος κινητήρα (απευθείας εκκίνηση / εκκίνηση αστέρα-τριγώνου / μαλακή εκκίνηση), τροφοδοσία ισχύος, κυκλώματα φωτισμού και ελέγχου.

- Τρεις θέσεις εργασίας: Εργασία (συνδεδεμένη), Δοκιμή (απομονωμένη), Τραβήξιμο (απενεργοποίηση), εξοπλισμένη με μηχανικές ασφάλειες για την αποφυγή κακής λειτουργίας.

(3) Μονάδα Αποζημίωσης

- Εγκατεστημένο με σετ πυκνωτών και αντιδραστήρων για αντιστάθμιση άεργου ισχύος και αρμονική καταστολή.

(4) Μετρητική Μονάδα

- Εξοπλισμένο με PT, CT και ηλεκτρικούς μετρητές για την πραγματοποίηση μέτρησης ηλεκτρικής ενέργειας και λειτουργικής παρακολούθησης.

1.3 Σύστημα Busbar

- Κύρια μπάρα: Χάλκινες ράβδοι TMY, οριζόντια διατεταγμένες με μονωτικά στηρίγματα για διανομή ισχύος.

- Δίαυλος διανομής: Κάθετα διατεταγμένο και συνδεδεμένο με συρτάρια μέσω συνδέσεων βυσμάτων για αξιόπιστη απόδοση επαφής.

- Σύστημα γείωσης: Πλήρης γείωση του σώματος, του πλαισίου και των συρταριών του ντουλαπιού για εξασφάλιση συνεχούς απόδοσης προστασίας.

1.4 Προστασία και Ασφάλεια

- Βαθμός προστασίας: Standard IP30, προσαρμόσιμο IP40/IP54 για αντιηλεκτροπληξία και πρόληψη ξένων αντικειμένων.

- Συσκευές διακλάδωσης: Μηχανικές κλειδαριές για συρτάρια τριών θέσεων, ασφάλειες μεταξύ αυτόματων διακοπτών και αποζεύξεων, καθώς και ασφάλειες θυρών και διακοπτών κυκλώματος.

- Δομή μόνωσης: Υψηλής αντοχής επιβραδυντικά φλόγας τεχνικά πλαστικά χωρίσματα για αποφυγή τόξου και προστασία από τυχαία επαφή.

2. Τεχνικά Χαρακτηριστικά

Ο βελτιστοποιημένος σχεδιασμός που βασίζεται στην τεχνολογία ABB πραγματοποιεί τη συναρμολόγηση διαφόρων εξαρτημάτων μέσω της σπονδυλοποίησης. Η μονάδα συρταριού είναι εξοπλισμένη με μια διάταξη μηχανικής ασφάλισης για την υποστήριξη γρήγορων λειτουργιών βουλώματος και αποσύνδεσης. Το βύσμα του κύριου κυκλώματος διαθέτει εξαιρετική ικανότητα αντοχής σε σύντομο χρόνο και υψηλή ικανότητα θραύσης, με ανώτερη δυναμική και θερμική σταθερότητα. Το ευέλικτο ηλεκτρικό σχήμα μπορεί να ανταποκριθεί στα περισσότερα σενάρια διανομής ισχύος.

Το ντουλάπι υιοθετεί μια παχιά δομή σκελετού προφίλ C με διπλή αντιδιαβρωτική επεξεργασία πλάκας από χάλυβα ψυχρής έλασης και πλάκα αλουμινίου ψευδαργύρου. Οι εσωτερικές λειτουργικές περιοχές περιλαμβάνουν το διαμέρισμα οριζόντιας ράβδου, το διαμέρισμα ηλεκτρικών εξαρτημάτων και το διαμέρισμα καλωδίων, τα οποία είναι φυσικά απομονωμένα από επιβραδυντικά φλόγας πλαστικές μηχανικές πλάκες. Το τυπικό ντουλάπι διαθέτει πλήρη αρθρωτή μικτή διαμόρφωση και ισχυρή προσαρμοστικότητα σκηνής.

3. Περιβαλλοντική προσαρμοστικότητα

Το συμβατικό εύρος θερμοκρασίας λειτουργίας δεν είναι υψηλότερο από +40℃ και όχι χαμηλότερο από -5℃ για τη θερμοκρασία του αέρα περιβάλλοντος, με τη μέση θερμοκρασία εντός 24 ωρών να μην υπερβαίνει τους +35℃. Όσον αφορά τις συνθήκες υγρασίας, η σχετική υγρασία δεν πρέπει να υπερβαίνει το 50% στη μέγιστη θερμοκρασία +40℃ και μπορεί να φτάσει έως και 90% στους +20℃.

Τα συστήματα απαγωγής θερμότητας διπλής λειτουργίας είναι διαμορφωμένα για ειδικά περιβάλλοντα. Η λειτουργία ψύξης αέρα υιοθετεί κινητές πλάκες απαγωγής θερμότητας και δίχτυα προσρόφησης ενεργού άνθρακα, ενώ η λειτουργία υδρόψυξης υιοθετεί σπειροειδείς σωλήνες νερού για την κυκλοφορία της απαγωγής θερμότητας. Ο τρόπος λειτουργίας μπορεί να αλλάξει αυτόματα σύμφωνα με τους αισθητήρες υγρασίας.

4. Τυπικές εφαρμογές

Στον τομέα της παραγωγής ενέργειας, αυτός ο εξοπλισμός χρησιμεύει ως κεντρικός πίνακας ισχύος για τον έλεγχο κινητήρων μεγάλης ισχύος και είναι εξοπλισμένος με συμβατικούς διακόπτες κυκλώματος σειράς. Σε εφαρμογές υποσταθμού, ο κάθετος ζυγός υιοθετεί μια δομή διπλής στρώσης με σταθερή απόδοση συνεχούς μεταφοράς ρεύματος. Για τα σενάρια της πετροχημικής βιομηχανίας, επιλέγονται ερμάρια με βαθμό προστασίας IP54 και το διαμέρισμα της ράβδου είναι επικαλυμμένο με βαφή ανθεκτική σε οξέα και αλκάλια.

Το βελτιωμένο κατοχυρωμένο με δίπλωμα ευρεσιτεχνίας μοντέλο που κυκλοφόρησε το 2024 προσθέτει συρτάρια σύγχρονου ελέγχου με ηλεκτρική τηλεσκοπική ράβδο και δομές περιστροφικής οθόνης φίλτρου, που βελτιώνει τη λειτουργική απόδοση και αξιοπιστία σε σενάρια παραγωγής, μεταφοράς και διανομής ενέργειας.

5. Καινοτόμος Σχεδιασμός

Το δίπλωμα ευρεσιτεχνίας μοντέλου χρησιμότητας (CN215221413U) της Jiangsu Linmai Electric το 2024 πραγματοποιεί λειτουργία σύνδεσης πολλαπλών συρταριών, με ηλεκτρικές τηλεσκοπικές ράβδους που ελέγχουν τη σύγχρονη κίνηση τριών ομάδων σταθερών πλακών.

Το δίπλωμα ευρεσιτεχνίας της εφεύρεσης (CN114665407A) της Shandong Dingsheng το 2024 περιλαμβάνει σχεδιασμό απόδοσης ανθεκτικό στην υγρασία. Η αρθρωτή δομή συρταριού, το σύστημα απαγωγής θερμότητας διπλής λειτουργίας και ο μηχανισμός ενεργοποίησης επαγωγής υγρασίας βελτιώνουν την προσαρμοστικότητα σε υγρά περιβάλλοντα. Η διάταξη σύνδεσης του επάνω διαφράγματος του ντουλαπιού και της δεξαμενής αποθήκευσης νερού αποτρέπει αποτελεσματικά την αντίστροφη ροή του νερού της βροχής και η δομή του κάτω οδηγού ροής βελτιώνει την απόδοση της αποστράγγισης.

6. Ποιοτικός Έλεγχος

Το προϊόν έχει λάβει πιστοποίηση CCC και εφαρμόζει το πρότυπο GB7251.1-2005 στην παραγωγική διαδικασία. Η εργοστασιακή δοκιμή περιλαμβάνει δοκιμή διηλεκτρικής αντοχής 2500V/1 λεπτό.

Οι προδιαγραφές μεταφοράς περιορίζουν την ποσότητα μεμονωμένης αποστολής σε όχι περισσότερες από 4 μονάδες και η κατακόρυφη απόκλιση ανύψωσης θα είναι μικρότερη από 15 μοίρες. Κατά τη θέση σε λειτουργία, απαιτούνται περισσότερες από τρεις δοκιμές βουλώματος συρταριών για να διασφαλιστεί η κατάλληλη αντίσταση επαφής των επαφών.

Περίληψη

Ο πίνακας διανομής MNS είναι ένας πλήρης εξοπλισμός χαμηλής τάσης υψηλών προδιαγραφών με αρθρωτό σχεδιασμό, ελκυστική δομή, υψηλή ασφάλεια, άνετη συντήρηση και έξυπνη δυνατότητα επέκτασης. Διαθέτοντας αξιόπιστη δομή, σταθερή παροχή ρεύματος και ευέλικτη συντήρηση, έχει γίνει ο προτιμώμενος βασικός εξοπλισμός για συστήματα διανομής ηλεκτρικής ενέργειας χαμηλής τάσης σε βιομηχανικά και βασικά κατασκευαστικά έργα.
