Αμερικανικός προεγκατεστημένος υποσταθμός τύπου Box

Το American Pre-installed Box-Type Substation είναι μια λύση διανομής ισχύος που έχει σχεδιαστεί για να παρέχει ασφαλή και αξιόπιστη παροχή ρεύματος για βιομηχανικές και εμπορικές εφαρμογές. Αυτός ο υποσταθμός διαθέτει μια προκατασκευασμένη, συμπαγή δομή, πλήρως συναρμολογημένη στο εργοστάσιο και μπορεί να εγκατασταθεί και να χρησιμοποιηθεί απευθείας στο χωράφι. Ο υποσταθμός μπορεί να μεταφέρει 12.000 volt και είναι εξοπλισμένος με πολλαπλά ενεργειακά αποδοτικά χαρακτηριστικά. Αυτό το προϊόν κατασκευάζεται με υλικά υψηλής ποιότητας και διαθέτει περίβλημα ανθεκτικό στις καιρικές συνθήκες, ανθεκτικό στη σκόνη, που αντιστέκεται αποτελεσματικά στις περιβαλλοντικές ζημιές.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Αυτός ο αμερικανικός προεγκατεστημένος υποσταθμός τύπου Box είναι επίσης εξοπλισμένος με μια ποικιλία συσκευών ασφαλείας, όπως σύστημα γείωσης, συσκευές προστασίας από σφάλματα και απαγωγείς υπερτάσεων, διασφαλίζοντας ότι το σύστημα ισχύος λειτουργεί με ασφάλεια και αξιοπιστία ανά πάσα στιγμή. Επιπλέον, ο σχεδιασμός του προϊόντος δίνει έμφαση στην ευκολία εγκατάστασης και λειτουργίας. Τα προσυναρμολογημένα εξαρτήματά του περιλαμβάνουν μετασχηματιστές, διακόπτες κυκλώματος και συσκευές διανομής, μειώνοντας αποτελεσματικά τον κύκλο εγκατάστασης και μειώνοντας το κόστος εργασίας. Ο υποσταθμός είναι επίσης εξοπλισμένος με ένα προηγμένο σύστημα παρακολούθησης, που επιτρέπει στους χειριστές να παρακολουθούν και να διαχειρίζονται το σύστημα ισχύος σε πραγματικό χρόνο μέσω ενός κεντρικού δωματίου ελέγχου. Ο προκατασκευασμένος αρθρωτός υποσταθμός αμερικανικού τύπου είναι μια λύση υψηλής ποιότητας για βιομηχανικές και εμπορικές εφαρμογές, καλύπτοντας τις ανάγκες ασφαλούς και αξιόπιστης διανομής ρεύματος με οικονομικά αποδοτικό τρόπο.

Τεχνικές Παράμετροι

Αύξων αριθμός	Είδος	Μονάδα	Τεχνικές παράμετροι
1	Ονομαστική τάση	kV	10/0,4
2	Μέγιστη τάση λειτουργίας	kV	12
3	Ονομαστική συχνότητα	Hz	50
4	Ονομαστική χωρητικότητα	kVA	150-1600
5	Τάση αντοχής συχνότητας ισχύος 1 λεπτό	kV	35
6	Αστραπιαία παλμική τάση	kV	75
7	Μέθοδος ψύξης		ΟΝΑΝ
8	Ρεύμα διακοπής εφεδρικής ασφάλειας υψηλής τάσης	kA	50
9	Ρεύμα διακοπής της βυσματωτής ασφάλειας	kA	2.5
10	Θερμοκρασία περιβάλλοντος	℃	-35~40
11	Επιτρεπόμενη αύξηση της θερμοκρασίας του πηνίου	℃	65
12	Ρύθμιση τάσης χωρίς φορτίο		±5% ή± 2*2,5%
13	Επίπεδο θορύβου	db	50
14	Πτυχίο IP		IP43

Υψόμετρο	όχι περισσότερο από 1000μ
Θερμοκρασία περιβάλλοντος	-35℃ ~+40℃
Σχετική υγρασία	ο ημερήσιος μέσος όρος δεν είναι μεγαλύτερος από 95%, ο μηνιαίος μέσος όρος δεν είναι περισσότερο από 90%
μετασχηματιστής	Η έξυπνη ενσωματωμένη επιλογή υποσταθμού του μετασχηματιστή σειράς S9, S10, S11 με χαμηλή απώλεια, βυθισμένου στο λάδι, πλήρως σφραγισμένο, μπορεί επίσης επιλέξτε μόνωση ρητίνης ή χάρτινη μόνωση NOMEX προστασίας περιβάλλοντος τύπου ξηρού μετασχηματιστή

● Ασφάλεια

Η πλευρά υψηλής τάσης του American Pre-installed Box-Type Substation υιοθετεί εφεδρική ασφάλεια προστασίας και βυσματωτή ασφάλεια σε σειρά για προστασία πλήρους εύρους. Η εφεδρική ασφάλεια προστασίας είναι μια ασφάλεια περιορισμού ρεύματος υψηλής τάσης βυθισμένη στο λάδι με μεγάλη ικανότητα θραύσης. Οι ασφάλειες βύσματος θα ξεκινούν μόνο όταν υπάρχει σφάλμα στο εσωτερικό του μετασχηματιστή. Η ασφάλεια διπλής επαγωγής μπορεί να παρέχει διπλή προστασία για ρεύμα και θερμοκρασία. Εάν καεί, ο πυρήνας της ασφάλειας μπορεί εύκολα να αντικατασταθεί επί τόπου.

Δομή και ακολουθία λειτουργίας

1. Η διάταξη

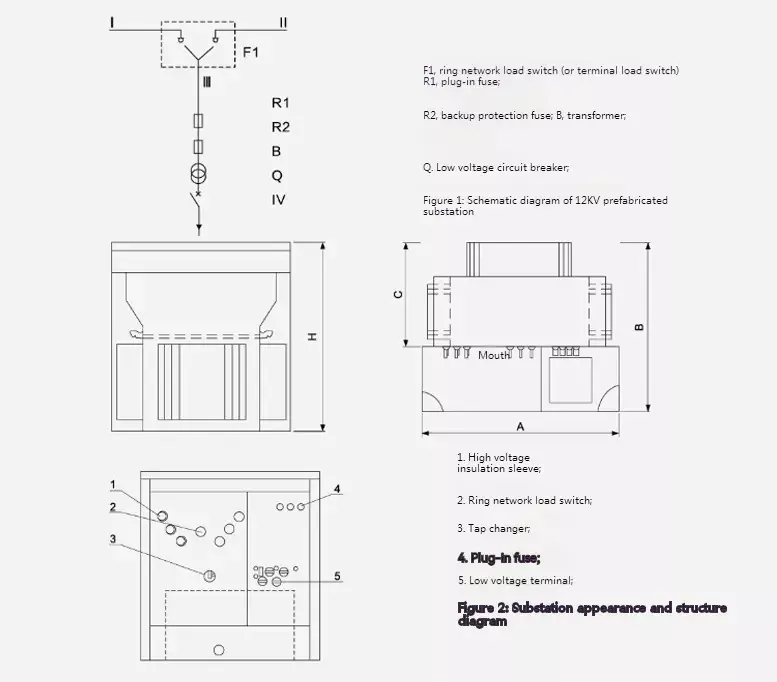

Το σχήμα και η δομή του αμερικανικού προεγκατεστημένου υποσταθμού Box-Type φαίνεται παρακάτω. Η δεξαμενή χωρίζεται στην επάνω δεξαμενή υψηλής πίεσης και στην κάτω δεξαμενή μετασχηματιστή. Αυτά τα δύο μέρη συνδέονται μόνο ηλεκτρικά και το λάδι δεν κυκλοφορεί. Μεταξύ αυτών οι γραμμές "I" και "I" είναι τροφοδότες δικτύου δακτυλίου," ll" κλάδος είναι κλάδος μετασχηματιστή και η έξοδος V είναι χαμηλή .

Ο υποσταθμός μπορεί να χρησιμοποιηθεί για σύστημα τροφοδοσίας δικτύου δακτυλίου και τερματικό σύστημα τροφοδοσίας. Η τροφοδοσία της γραμμής και της διακλάδωσης "l III" αλλάζει από τον διακόπτη φορτίου του δικτύου δακτυλίου. Ταυτόχρονα, η πλευρά υψηλής τάσης του μετασχηματιστή είναι εξοπλισμένη με ασφάλεια στο εισερχόμενο άκρο, η οποία μπορεί να προστατεύσει το κύκλωμα διακλάδωσης και να αποφύγει βραχυκύκλωμα σφάλματος εμφάνισης, υπερφόρτωσης και υπερφόρτωσης συσκευών. κεραυνοί.και το άκρο χαμηλής τάσης του μετασχηματιστή εξέρχεται αφού περάσει από το αμπερόμετρο και τον διακόπτη χαμηλής τάσης.

Διαστάσεις και βάρος

Ικανότητα	A	B	C	H	Βάρος (KG)
Κάτω από 200 kVA	1830	1420	820	1850	Κάτω από 2800
250~400kVA	1830	1450	850	1980	3000~3300
500~630kVA	1830	1480	880	2070	3600~3950
800 kVA	2200	1700	950	2170	4500

2. Ο μετασχηματιστής

Για Αμερικάνικους προεγκατεστημένους υποσταθμούς τύπου Box, χρησιμοποιούμε τους νέους τριφασικούς μετασχηματιστές λαδιού της σειράς S9 και S11 με χαμηλές απώλειες χωρίς φορτίο, χαμηλή άνοδο θερμοκρασίας, χαμηλό θόρυβο και χαμηλό ύψος. Τόσο οι απώλειες χωρίς φορτίο όσο και οι απώλειες φορτίου είναι χαμηλότερες από αυτές του αρχικού μετασχηματιστή S9.

Ο μετασχηματιστής υιοθετεί μια πλήρως σφραγισμένη δομή για να απομονώνει αποτελεσματικά την ατμοσφαιρική ρύπανση και την υγρασία. Ένα μαξιλάρι αέρα 40-90mm αφήνεται στην κορυφή της δεξαμενής λαδιού, το οποίο μαζί με την κυματοειδή δομή του κελύφους της δεξαμενής λαδιού παίζει ρόλο στην ψύξη και τη μείωση της εσωτερικής πίεσης.

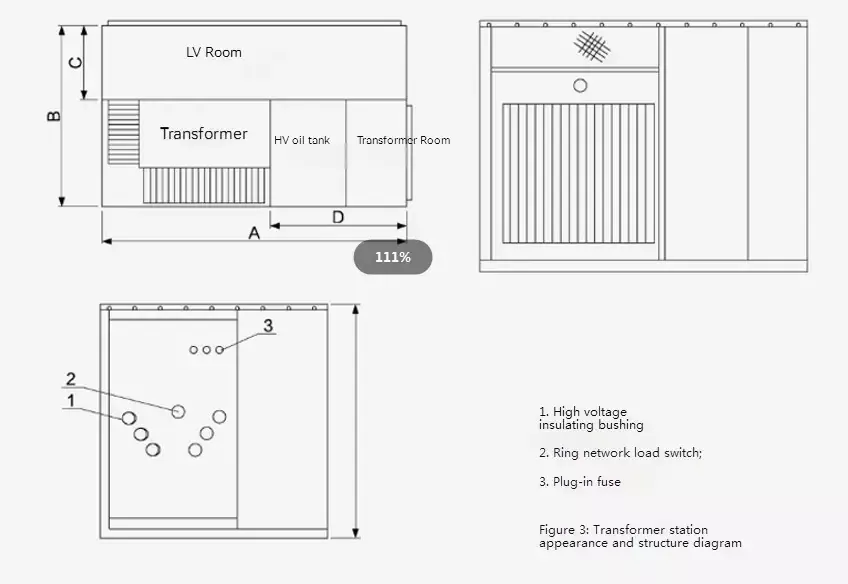

Διαστάσεις και βάρος

Ικανότητα	A	B	C	H	Βάρος (KG)
315 kVA	2560	1600	600	1000	3050
400 kVA	2560	1600	600	1000	3270
500 kVA	2560	1600	600	1000	3400
630 kVA	2560	1600	600	1000	3900
800 kVA	2760	1600	800	1000	4200
1000kVA	2760	1950	800	1000	4800
1250 kVA	2910	1950	800	1000	5400
