Πώς να επιλέξετε διακόπτες κυκλώματος;

Κατά την επιλογή των αυτόματων διακοπτών, η κατηγορία χρήσης πρέπει να επιλέγεται σύμφωνα με τις ειδικές συνθήκες χρήσης και να επιλέγονται οι παράμετροι όπως η ονομαστική τάση λειτουργίας, το ονομαστικό ρεύμα και το ρεύμα ρύθμισης της συσκευής ενεργοποίησης. Τα χαρακτηριστικά προστασίας θα πρέπει να επιλέγονται με αναφορά στην χαρακτηριστική καμπύλη προστασίας που παρέχεται από δείγματα προϊόντων και θα πρέπει να επαληθεύονται τα χαρακτηριστικά βραχυκυκλώματος και ο συντελεστής ευαισθησίας. Ταξινόμηση αυτόματων διακοπτών (1) Διακόπτης κυκλώματος πλαισίου (ACB)

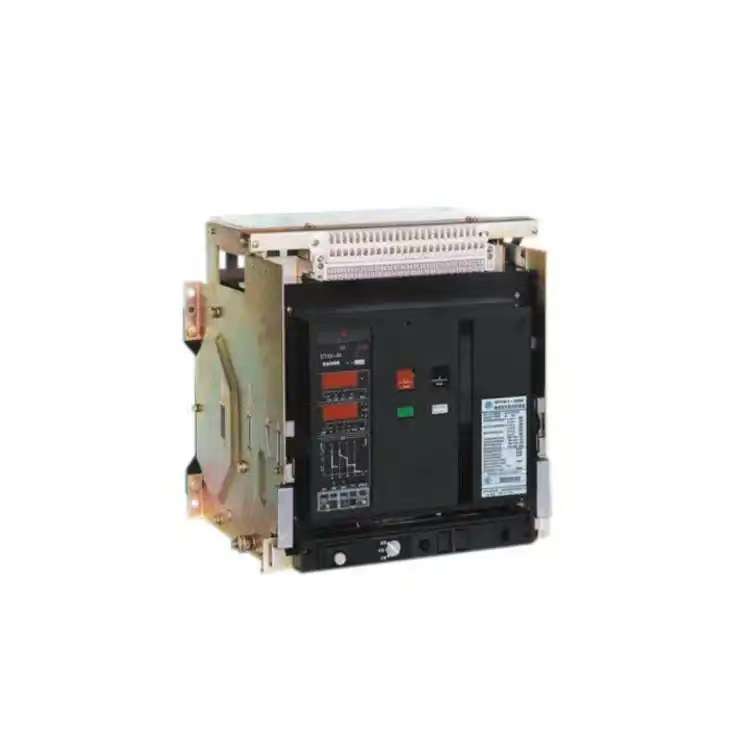

Αυτόματος διακόπτης κυκλώματος πλαισίου, γνωστός και ως γενικός διακόπτης κυκλώματος, όλα τα μέρη του είναι εγκατεστημένα σε μονωμένο μεταλλικό πλαίσιο, το οποίο είναι συνήθως ανοιχτό και μπορεί να εξοπλιστεί με διάφορα εξαρτήματα. Είναι βολικό να αντικαθιστάτε επαφές και εξαρτήματα και χρησιμοποιείται συχνά στον κεντρικό διακόπτη στο άκρο του τροφοδοτικού. Η απελευθέρωση υπερβολικού ρεύματος περιλαμβάνει ηλεκτρομαγνητική, ηλεκτρονική και έξυπνη απελευθέρωση. Ο διακόπτης κυκλώματος διαθέτει προστασία τεσσάρων σταδίων για μεγάλη καθυστέρηση, μικρή καθυστέρηση, στιγμιαία και γείωση, και η τιμή ρύθμισης κάθε προστασίας προσαρμόζεται εντός ενός συγκεκριμένου εύρους ανάλογα με την κατηγορία πλαισίου του κελύφους.

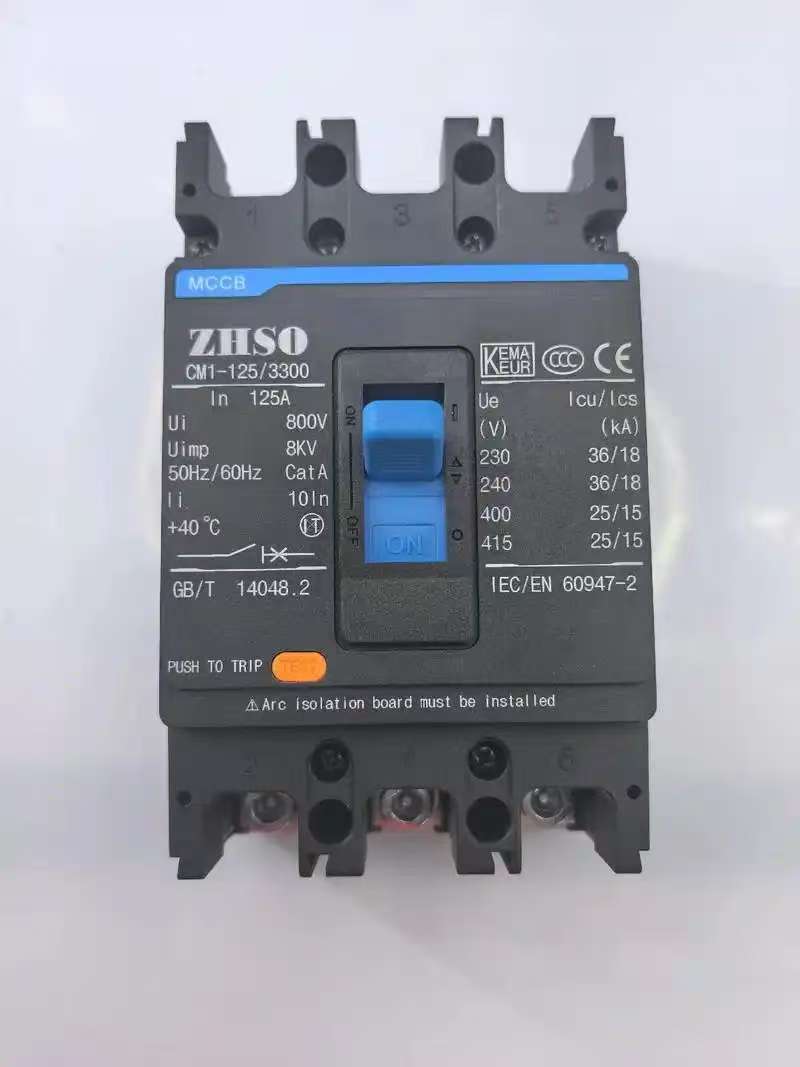

     (2) διαμορφωμένος διακόπτης κυκλώματος (MCCB)

Ο διακόπτης κυκλώματος της διαμορφωμένης θήκης ονομάζεται επίσης διακόπτης κυκλώματος της συσκευής και η εξωτερική επαφή του ακροδέκτη του καλωδίου γείωσης, ο θάλαμος πυρόσβεσης τόξου, η απελευθέρωση και ο μηχανισμός λειτουργίας είναι όλα εγκατεστημένα σε πλαστική θήκη. Οι βοηθητικές επαφές, η απελευθέρωση υπότασης και η απελευθέρωση διακλάδωσης είναι κυρίως αρθρωτές και η δομή είναι πολύ συμπαγής. Γενικά, δεν λαμβάνεται υπόψη η συντήρηση, επομένως είναι κατάλληλοι για διακόπτες προστασίας διακλαδώσεων. Οι διακόπτες κυκλώματος διαμορφωμένης θήκης συνήθως περιέχουν θερμομαγνητικές μονάδες ενεργοποίησης, ενώ οι διακόπτες κυκλώματος διαμορφωμένης θήκης μεγάλου μεγέθους είναι εξοπλισμένοι με αισθητήρες ενεργοποίησης στερεάς κατάστασης.

Υπάρχουν δύο είδη συσκευών ενεργοποίησης υπερέντασης για διακόπτες κυκλώματος διαμορφωμένης θήκης: ηλεκτρομαγνητικές και ηλεκτρονικές. Γενικά, οι διακόπτες κυκλώματος με ηλεκτρομαγνητική μορφοποίηση είναι μη επιλεκτικοί διακόπτες κυκλώματος με δύο μόνο τρόπους προστασίας: μεγάλη καθυστέρηση και στιγμιαία. Ο διακόπτης κυκλώματος ηλεκτρονικής μορφοποιημένης θήκης έχει τέσσερις λειτουργίες προστασίας: μεγάλη καθυστέρηση, μικρή καθυστέρηση, στιγμιαία και γείωση. Μερικά νέα προϊόντα ηλεκτρονικών διακοπτών κυκλώματος διαμορφωμένης θήκης έχουν επίσης λειτουργία περιφερειακής επιλεκτικής αλληλασφάλισης.

Οι διακόπτες κυκλώματος χυτευμένης θήκης χρησιμοποιούνται γενικά για τον έλεγχο και την προστασία των τροφοδοτικών διανομής, του κύριου διακόπτη των πλευρικών εξερχόμενων γραμμών χαμηλής τάσης μικρών μετασχηματιστών διανομής, για τον έλεγχο των τερματικών διανομής ισχύος, καθώς και για τους διακόπτες ισχύος διαφόρων μηχανημάτων παραγωγής.

Ο διακόπτης κυκλώματος πλαισίου είναι κατάλληλος για δίκτυο διανομής AC 50Hz, ονομαστικής τάσης 380V, 660V και ονομαστικού ρεύματος 200A-6300A. Χρησιμοποιείται κυρίως για τη διανομή ηλεκτρικής ενέργειας και την προστασία γραμμών και εξοπλισμού τροφοδοσίας από υπερφόρτωση, υπόταση, βραχυκύκλωμα, μονοφασική γείωση και άλλα σφάλματα. Ο διακόπτης κυκλώματος έχει διάφορες έξυπνες λειτουργίες προστασίας και μπορεί να επιτύχει επιλεκτική προστασία. Υπό κανονικές συνθήκες, μπορεί να χρησιμοποιηθεί για σπάνια εναλλαγή γραμμών. Οι διακόπτες κυκλώματος κάτω των 1250A μπορούν να χρησιμοποιηθούν για την προστασία του κινητήρα από υπερφόρτωση και βραχυκύκλωμα στο δίκτυο με τάση AC 50Hz και 380V.

Οι διακόπτες κυκλώματος τύπου πλαισίου χρησιμοποιούνται επίσης συχνά στον κεντρικό διακόπτη εξόδου, στον διακόπτη επαφής διαύλου, στον διακόπτη τροφοδοσίας μεγάλης χωρητικότητας και στον διακόπτη ελέγχου κινητήρα μεγάλης κλίμακας στην πλευρά 400V του μετασχηματιστή.

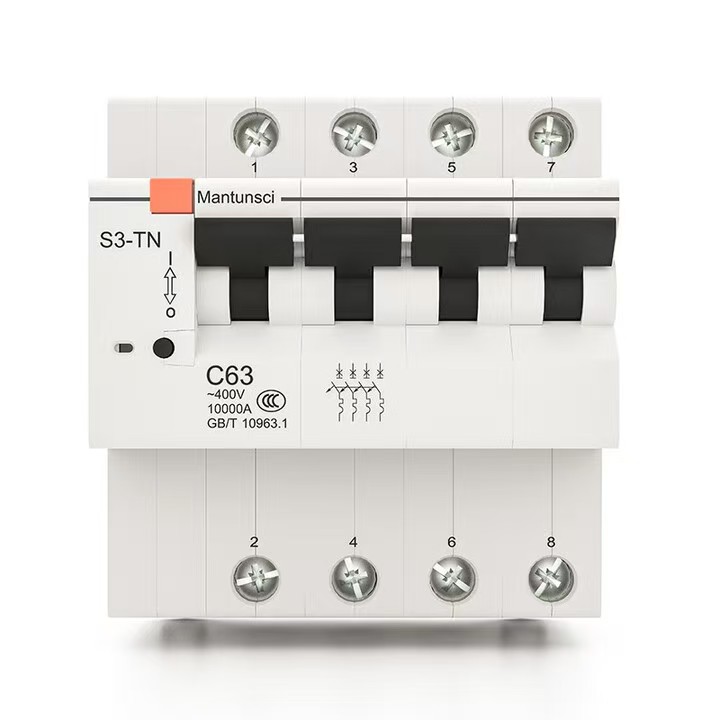

(3) Μινιατούρα διακόπτη κυκλώματος (MCB)

Ο διακόπτης κυκλώματος μινιατούρας είναι μία από τις πιο ευρέως χρησιμοποιούμενες συσκευές προστασίας τερματικών στην κατασκευή εξοπλισμού διανομής ηλεκτρικών τερματικών. Χρησιμοποιείται για προστασία βραχυκυκλώματος, υπερφόρτωσης και υπέρτασης μονοφασικών και τριφασικών κάτω των 125A, συμπεριλαμβανομένων των μονοπολικών 1P, διπολικών 2P, τριπολικών 3P και τετραπολικών 4P.

Ο διακόπτης κυκλώματος μινιατούρας αποτελείται από μηχανισμό λειτουργίας, επαφές, προστατευτικές συσκευές (διάφορες συσκευές ενεργοποίησης) και σύστημα πυρόσβεσης τόξου. Η κύρια επαφή του είναι χειροκίνητη ή ηλεκτρικά κλειστή. Αφού κλείσει η κύρια επαφή, ο μηχανισμός ελεύθερης ενεργοποίησης κλειδώνει την κύρια επαφή στη θέση κλεισίματος. Το πηνίο της απελευθέρωσης υπερέντασης και το θερμικό στοιχείο της θερμικής απελευθέρωσης συνδέονται σε σειρά με το κύριο κύκλωμα και το πηνίο της απελευθέρωσης υπότασης συνδέεται παράλληλα με το τροφοδοτικό.

Στον ηλεκτρικό σχεδιασμό πολιτικών κτιρίων, οι μικροσκοπικοί διακόπτες χρησιμοποιούνται κυρίως για υπερφόρτωση, βραχυκύκλωμα, υπερένταση, απώλεια τάσης, υποτάση, γείωση, διαρροή, αυτόματη εναλλαγή διπλών τροφοδοτικών και προστασία και λειτουργία κινητήρων όταν δεν εκκινούνται συχνά.

Βασικές χαρακτηριστικές παράμετροι διακόπτη κυκλώματος

(1) ονομαστική τάση εργασίας Ue

Η ονομαστική τάση εργασίας αναφέρεται στην ονομαστική τάση του διακόπτη κυκλώματος, ο οποίος μπορεί να λειτουργεί συνεχώς υπό τις καθορισμένες συνθήκες κανονικής χρήσης και απόδοσης.

Στην Κίνα, η μέγιστη τάση λειτουργίας είναι 1,15 φορές της ονομαστικής τάσης του συστήματος σε επίπεδο τάσης 220 kV και κάτω. Το επίπεδο τάσης των 330 kV και άνω είναι 1,1 φορές η ονομαστική τάση ως η υψηλότερη τάση λειτουργίας. Ο διακόπτης κυκλώματος μπορεί να διατηρήσει τη μόνωση κάτω από την υψηλότερη τάση λειτουργίας του συστήματος και μπορεί να κλείσει και να ανοίξει σύμφωνα με τις καθορισμένες συνθήκες.

(2) Ονομαστικό ρεύμα In

Το ονομαστικό ρεύμα αναφέρεται στο ρεύμα που η απελευθέρωση μπορεί να περάσει για μεγάλο χρονικό διάστημα όταν το περιβάλλον

η θερμοκρασία είναι κάτω από 40℃. Για έναν διακόπτη κυκλώματος με ρυθμιζόμενη απελευθέρωση, είναι το μέγιστο ρεύμα που μπορεί να περάσει η απελευθέρωση για μεγάλο χρονικό διάστημα.

Όταν η θερμοκρασία περιβάλλοντος υπερβαίνει τους 40℃ αλλά όχι μεγαλύτερη από 60℃, επιτρέπεται να λειτουργεί για μεγάλο χρονικό διάστημα με μειωμένο φορτίο.

(3) Τρέχουσα τιμή ρύθμισης Ir απελευθέρωσης υπερφόρτωσης

Το ρεύμα υπερβαίνει την τρέχουσα τιμή ρύθμισης Ir της διαδρομής και ο διακόπτης κυκλώματος ενεργοποιείται στο χρόνο. Αντιπροσωπεύει επίσης το μέγιστο ρεύμα που μπορεί να αντέξει ο διακόπτης κυκλώματος χωρίς να διακόπτεται. Αυτή η τιμή πρέπει να είναι μεγαλύτερη από το μέγιστο ρεύμα φορτίου Ib, αλλά μικρότερη από το μέγιστο ρεύμα Iz που επιτρέπεται από τη γραμμή.

Ο Ir του ρελέ θερμικής διακοπής μπορεί συνήθως να ρυθμιστεί στην περιοχή από 0,7 ~ 1,0 in, αλλά εάν χρησιμοποιείται ηλεκτρονικός εξοπλισμός, το εύρος ρύθμισης του θα είναι μεγαλύτερο, συνήθως 0,4 ~ 1,0 in. Για διακόπτες κυκλώματος εξοπλισμένους με μη ρυθμιζόμενο ρελέ ενεργοποίησης υπερέντασης, Ir=In.

(4) Τιμή ρύθμισης ρεύματος διακοπής βραχυκυκλώματος Im

Το ρελέ διακοπής βραχυκυκλώματος (στιγμιαία ή σύντομη καθυστέρηση) χρησιμοποιείται για την γρήγορη απενεργοποίηση του διακόπτη κυκλώματος όταν εμφανίζεται υψηλή τιμή ρεύματος σφάλματος και το κατώφλι ενεργοποίησης είναι Im.

(5) ονομαστική βραχυχρόνια αντοχή τρέχον Icw

Αναφέρεται στην τρέχουσα τιμή που επιτρέπεται να περάσει εντός του συμφωνηθέντος χρόνου. Η τρέχουσα τιμή διέρχεται από τον αγωγό εντός του συμφωνημένου χρόνου και ο αγωγός δεν θα καταστραφεί λόγω υπερθέρμανσης.

(6) ικανότητα θραύσης

Η ικανότητα διακοπής του διακόπτη κυκλώματος αναφέρεται στην ικανότητα του διακόπτη κυκλώματος να διακόπτει με ασφάλεια το ρεύμα σφάλματος, το οποίο δεν σχετίζεται απαραίτητα με το ονομαστικό του ρεύμα. Υπάρχουν 36KA, 50KA και άλλες προδιαγραφές πριν. Γενικά, χωρίζεται σε Icu οριακής ικανότητας διακοπής βραχυκυκλώματος και Ic ικανότητας διακοπής βραχυκυκλώματος λειτουργίας.

Γενικές αρχές επιλογής διακόπτη κυκλώματος

Πρώτον, ο τύπος και ο αριθμός πόλων του διακόπτη κυκλώματος επιλέγονται ανάλογα με το σκοπό. Επιλέξτε το ονομαστικό ρεύμα του διακόπτη σύμφωνα με το μέγιστο ρεύμα λειτουργίας. Επιλέξτε τον τύπο απελευθέρωσης και τους τύπους και τις προδιαγραφές των εξαρτημάτων όπως απαιτείται. Οι συγκεκριμένες απαιτήσεις είναι οι εξής.

1) Η ονομαστική τάση λειτουργίας του διακόπτη είναι μεγαλύτερη ή ίση με την ονομαστική τάση της γραμμής.

2) Η ονομαστική ικανότητα ενεργοποίησης-απενεργοποίησης βραχυκυκλώματος του διακόπτη είναι μεγαλύτερη ή ίση με το ρεύμα φορτίου υπολογισμού της γραμμής.

3) Η ονομαστική ικανότητα ενεργοποίησης-απενεργοποίησης βραχυκυκλώματος του διακόπτη είναι μεγαλύτερη ή ίση με το μέγιστο ρεύμα βραχυκυκλώματος που μπορεί να συμβεί στη γραμμή (γενικά υπολογίζεται σύμφωνα με την πραγματική τιμή).

4) Το ρεύμα βραχυκυκλώματος μονής φάσης-γείωσης στο τέλος της γραμμής είναι ≥1,25 φορές το ρεύμα ρύθμισης στιγμιαίας (ή μικρής καθυστέρησης) ενεργοποίησης του διακόπτη κυκλώματος.

5) Η ονομαστική τάση της απελευθέρωσης υπότασης του διακόπτη είναι ίση με την ονομαστική τάση της γραμμής.

6) Η ονομαστική τάση της απελευθέρωσης διακλάδωσης του διακόπτη κυκλώματος είναι ίση με την τάση τροφοδοσίας ελέγχου.

7) Η ονομαστική τάση λειτουργίας του ηλεκτρικού μηχανισμού μετάδοσης είναι ίση με την τάση τροφοδοσίας ελέγχου.

8) Όταν ο διακόπτης κυκλώματος χρησιμοποιείται στο κύκλωμα φωτισμού, το στιγμιαίο ρεύμα ρύθμισης της ηλεκτρομαγνητικής απελευθέρωσης είναι γενικά 6 φορές το ρεύμα φορτίου.

9) Όταν χρησιμοποιείται διακόπτης κυκλώματος ως προστασία από βραχυκύκλωμα ενός μόνο κινητήρα, το ρεύμα ρύθμισης της στιγμιαίας διακοπής είναι 1,35 φορές (αποκοπή κυκλώματος σειράς DW) ή 1,7 φορές (αποκοπή κυκλώματος σειράς DZ) από το ρεύμα εκκίνησης του κινητήρα.

10) Όταν ο διακόπτης κυκλώματος χρησιμοποιείται ως προστασία από βραχυκύκλωμα πολλαπλών κινητήρων, το ρεύμα ρύθμισης της στιγμιαίας απελευθέρωσης είναι 1,3 φορές το ρεύμα εκκίνησης του μεγαλύτερου κινητήρα συν το ρεύμα λειτουργίας των υπολοίπων κινητήρων.

11) Όταν ο διακόπτης κυκλώματος χρησιμοποιείται ως κεντρικός διακόπτης στην πλευρά χαμηλής τάσης του μετασχηματιστή διανομής, η χωρητικότητα θραύσης του πρέπει να είναι μεγαλύτερη από την τιμή ρεύματος βραχυκυκλώματος της πλευράς χαμηλής τάσης του μετασχηματιστή, το ονομαστικό ρεύμα απελευθέρωσης δεν πρέπει να είναι μικρότερο από το ονομαστικό ρεύμα του μετασχηματιστή και το ρεύμα ρύθμισης του ρεύματος βραχυκυκλώματος είναι γενικά 6 φορές το ποσοστό προστασίας βραχυκυκλώματος. Το ρεύμα ρύθμισης της προστασίας υπερφόρτωσης είναι ίσο με το ονομαστικό ρεύμα του μετασχηματιστή.

12) Αφού επιλεγεί προκαταρκτικά ο τύπος και ο βαθμός του διακόπτη κυκλώματος, είναι απαραίτητο να συνεργαστείτε με τα προστατευτικά χαρακτηριστικά των άνω και κάτω διακοπτών για να αποφευχθεί η ενεργοποίηση του άλματος και να επεκταθεί το εύρος ατυχήματος.

Επιλεκτικότητα διακόπτη κυκλώματος

Οι διακόπτες κυκλώματος που χρησιμοποιούνται στο σύστημα διανομής ισχύος μπορούν να χωριστούν σε επιλεκτικούς και μη επιλεκτικούς τύπους ανάλογα με τις επιδόσεις προστασίας τους. Υπάρχουν δύο είδη επιλεκτικών διακοπτών χαμηλής τάσης: προστασία δύο σταδίων και προστασία τριών σταδίων. Μεταξύ αυτών, τα στιγμιαία χαρακτηριστικά και τα χαρακτηριστικά μικρής καθυστέρησης είναι κατάλληλα για δράση βραχυκυκλώματος, ενώ τα χαρακτηριστικά μεγάλης καθυστέρησης είναι κατάλληλα για προστασία υπερφόρτωσης. Οι μη επιλεκτικοί διακόπτες κυκλώματος είναι γενικά στιγμιαίοι και χρησιμοποιούνται μόνο για προστασία από βραχυκύκλωμα. Ορισμένες από αυτές είναι ενέργειες μεγάλης καθυστέρησης, οι οποίες χρησιμοποιούνται μόνο για προστασία φορτίου. Στο σύστημα διανομής ισχύος, εάν ο διακόπτης κυκλώματος ανώτερης στάθμης υιοθετεί επιλεκτικό διακόπτη κυκλώματος και ο διακόπτης κυκλώματος κατώτερης στάθμης υιοθετεί μη επιλεκτικό διακόπτη κυκλώματος ή επιλεκτικό διακόπτη κυκλώματος, χρησιμοποιείται κυρίως η διαφορά δράσης καθυστέρησης ή ο χρόνος δράσης καθυστέρησης απελευθέρωσης μικρής καθυστέρησης για να επιτευχθεί επιλεκτικότητα. Παρακαλούμε δώστε προσοχή στα ακόλουθα προβλήματα όταν περνάτε από τη δράση καθυστέρησης του διακόπτη κυκλώματος στο επόμενο υψηλότερο επίπεδο.

1) Ανεξάρτητα από το εάν το επόμενο στάδιο είναι ένας επιλεκτικός διακόπτης ή ένας μη επιλεκτικός διακόπτης κυκλώματος, το ρεύμα ρύθμισης της στιγμιαίας απελευθέρωσης υπερέντασης του διακόπτη κυκλώματος του προηγούμενου σταδίου δεν πρέπει γενικά να είναι μικρότερο από 1,1 φορές του μέγιστου τριφασικού ρεύματος βραχυκυκλώματος στο άκρο εξόδου του διακόπτη κυκλώματος επόμενου σταδίου.

2) Εάν το επόμενο στάδιο είναι ένας μη επιλεκτικός διακόπτης κυκλώματος, για να αποτραπεί η εμφάνιση ρεύματος βραχυκυκλώματος στο κύκλωμα που προστατεύεται από τον διακόπτη κυκλώματος επόμενου σταδίου, η ευαισθησία στιγμιαίας δράσης αυτού του σταδίου δεν αρκεί, ώστε η απελευθέρωση υπερέντασης βραχείας καθυστέρησης του προηγούμενου σταδίου να ενεργήσει πρώτη και να χάσει την επιλεκτικότητά του. Γενικά, το ρεύμα ρύθμισης της απελευθέρωσης υπερέντασης βραχείας καθυστέρησης του διακόπτη κυκλώματος ανώτερης στάθμης δεν είναι μικρότερο από 1,2 φορές αυτό της στιγμιαίας απελευθέρωσης υπερέντασης της κατώτερης στάθμης.

3) Εάν το επόμενο στάδιο είναι επίσης επιλεκτικός διακόπτης κυκλώματος, προκειμένου να διασφαλιστεί η επιλεκτικότητα, ο χρόνος δράσης βραχείας καθυστέρησης του διακόπτη κυκλώματος στο επόμενο στάδιο είναι τουλάχιστον 0,1 δευτερόλεπτα μεγαλύτερος από αυτόν του διακόπτη κυκλώματος στο επόμενο στάδιο. Σε γενικές γραμμές, για να διασφαλιστεί η επιλεκτική δράση μεταξύ του ανώτερου και του κατώτερου διακόπτη χαμηλής τάσης, ο διακόπτης κυκλώματος ανώτερης στάθμης θα πρέπει να επιλέξει υπερένταση

απελευθερώστε με μικρή καθυστέρηση και το ρεύμα δράσης του θα πρέπει να είναι περισσότερο από ένα επίπεδο υψηλότερο από αυτό της απελευθέρωσης υπερέντασης χαμηλότερου επιπέδου και τουλάχιστον το ρεύμα δράσης Iop.1 του διακόπτη κυκλώματος ανώτερης στάθμης δεν πρέπει να είναι μικρότερο από 1,2 φορές αυτό του διακόπτη κυκλώματος κατώτερης στάθμης, δηλαδή iop1 ≥ 1,2 iop.2.

Προστασία καταρράκτη του διακόπτη κυκλώματος

Στο σχεδιασμό του συστήματος διανομής ισχύος, η επιλεκτική συνεργασία μεταξύ των ανώτερων και κατώτερων σταδίων των αυτόματων διακοπτών πρέπει να έχει «επιλεκτικότητα, ταχύτητα και ευαισθησία».

Η επιλεκτικότητα σχετίζεται με τη συνεργασία μεταξύ του άνω και του κάτω διακόπτη κυκλώματος, ενώ η ταχύτητα και η ευαισθησία σχετίζονται με τα χαρακτηριστικά των προστατευτικών συσκευών και τον τρόπο λειτουργίας γραμμής αντίστοιχα.

Εάν ο επάνω και ο κάτω διακόπτης κυκλώματος ταιριάζουν σωστά, το κύκλωμα σφάλματος μπορεί να αφαιρεθεί επιλεκτικά για να διασφαλιστεί ότι άλλα κυκλώματα χωρίς σφάλματα στο σύστημα διανομής συνεχίζουν να λειτουργούν κανονικά. Διαφορετικά, θα επηρεάσει την αξιοπιστία του συστήματος διανομής.

Η προστασία καταρράκτη είναι μια συγκεκριμένη εφαρμογή των χαρακτηριστικών περιορισμού ρεύματος των αυτόματων διακοπτών. Η κύρια αρχή του είναι να χρησιμοποιεί τη λειτουργία περιορισμού ρεύματος των ανώτερων αυτόματων διακοπτών για να επιλέγει διακόπτες κυκλώματος με χαμηλότερη ικανότητα διακοπής, προκειμένου να μειώσει το κόστος και να εξοικονομήσει έξοδα.

Ο ανώτερος διακόπτης κυκλώματος περιορισμού ρεύματος QF1 μπορεί να διακόψει το μέγιστο αναμενόμενο ρεύμα βραχυκυκλώματος στο σημείο εγκατάστασής του. Επειδή οι ανώτεροι και δευτερεύοντες διακόπτες κυκλώματος είναι εγκατεστημένοι σε σειρά στο σύστημα διανομής ισχύος, όταν συμβαίνει βραχυκύκλωμα στην έξοδο του διακόπτη κυκλώματος χαμηλότερου επιπέδου QF2, η πραγματική τιμή του ρεύματος βραχυκυκλώματος είναι πολύ μικρότερη από το αναμενόμενο ρεύμα βραχυκυκλώματος εκεί λόγω του περιοριστικού ρεύματος επίδρασης του ανώτερου διακόπτη κυκλώματος QF1. Δηλαδή, η ικανότητα διακοπής του διακόπτη κυκλώματος χαμηλότερου επιπέδου QF2 ενισχύεται σημαντικά με τη βοήθεια του ανώτερου διακόπτη κυκλώματος QF1, ο οποίος υπερβαίνει την ονομαστική του ικανότητα διακοπής. Αυτό το είδος προστασίας καταρράκτη έχει επίσης ορισμένες προϋποθέσεις, όπως ότι τα παρακείμενα κυκλώματα δεν μπορούν να έχουν σημαντικά φορτία (επειδή μόλις τεθεί σε λειτουργία το QF1, το κύκλωμα QF3 θα χάσει επίσης ισχύ) και ταυτόχρονα, η τιμή στιγμιαίας ρύθμισης των QF1 και QF2 θα πρέπει να αντιστοιχιστεί σωστά. Τα δεδομένα καταρράκτη μπορούν να προσδιοριστούν μόνο με πειράματα και η αντιστοίχιση επιλογής των άνω και κάτω διακόπτες μπορεί να καθοριστεί μόνο από τον κατασκευαστή του διακόπτη κυκλώματος.

Ευαισθησία διακόπτη κυκλώματος

Προκειμένου να διασφαλιστεί ότι η στιγμιαία ή βραχυπρόθεσμη απελευθέρωση υπερέντασης του διακόπτη κυκλώματος μπορεί να λειτουργήσει αξιόπιστα όταν παρουσιαστεί το παραμικρό σφάλμα βραχυκυκλώματος εντός του εύρους προστασίας του υπό τον ελάχιστο τρόπο λειτουργίας του συστήματος. Η ευαισθησία της προστασίας του διακόπτη κυκλώματος πρέπει να πληροί την απαίτηση του Κώδικα Σχεδιασμού Κατανομής Χαμηλής Τάσης (CB50054-95) ότι η ευαισθησία του δεν πρέπει να είναι μικρότερη από 1,3, δηλαδή Sp=lk.min/Iop≥1,3. Όπου το lop είναι το ρεύμα δράσης της στιγμιαίας ή βραχείας καθυστέρησης απελευθέρωσης υπερέντασης, το Ik.Min είναι το μονοφασικό ρεύμα βραχυκυκλώματος ή το διφασικό ρεύμα βραχυκυκλώματος στο άκρο της γραμμής που προστατεύεται από διακόπτη κυκλώματος στην ελάχιστη λειτουργία λειτουργίας του συστήματος και Sp είναι η ευαισθησία του διακόπτη κυκλώματος.

Κατά την επιλογή ενός διακόπτη κυκλώματος, θα πρέπει επίσης να δοθεί προσοχή στην επαλήθευση της ευαισθησίας του. Για έναν επιλεκτικό διακόπτη κυκλώματος τόσο με μικρή καθυστέρηση όσο και με στιγμιαία απελευθέρωση υπερέντασης, χρειάζεται να επαληθευτεί μόνο η ευαισθησία δράσης της απελευθέρωσης υπερέντασης βραχείας καθυστέρησης και δεν χρειάζεται να επαληθευτεί η ευαισθησία δράσης της στιγμιαίας απελευθέρωσης υπερέντασης.

Επιλογή και ρύθμιση απελευθέρωσης διακόπτη κυκλώματος

(1) Ρύθμιση ρεύματος δράσης στιγμιαίας απελευθέρωσης υπερέντασης

Μεταξύ των αντικειμένων που προστατεύονται από τον διακόπτη κυκλώματος, υπάρχει ηλεκτρικός εξοπλισμός, ο οποίος θα παράγει υψηλό ρεύμα αιχμής αρκετές φορές το ονομαστικό του ρεύμα σε σύντομο χρονικό διάστημα κατά τη διαδικασία εκκίνησης, κάνοντας έτσι τον διακόπτη κυκλώματος να αντέχει μεγάλο ρεύμα αιχμής σε σύντομο χρονικό διάστημα. Το ρεύμα δράσης lop(o) της στιγμιαίας απελευθέρωσης υπερέντασης πρέπει να αποφεύγει το μέγιστο ρεύμα Ipk της γραμμής,

δηλαδή ΙΟΡ (ο) ≥ krel ipk. Όπου Krel είναι ο συντελεστής αξιοπιστίας. Κατά την επιλογή ενός διακόπτη κυκλώματος, πρέπει να δίνεται προσοχή στην αποφυγή του ρεύματος αιχμής της στιγμιαίας απελευθέρωσης υπερέντασης του διακόπτη κυκλώματος, ώστε να αποφευχθεί η κακή λειτουργία του διακόπτη.

(2) Ρύθμιση ρεύματος δράσης και χρόνου δράσης απελευθέρωσης υπερέντασης βραχείας καθυστέρησης.

Το ρεύμα δράσης lop(s) της απελευθέρωσης υπερέντασης βραχείας καθυστέρησης θα πρέπει επίσης να αποφεύγει το μέγιστο ρεύμα Ipk της γραμμής, δηλαδή, IOP (s) ≥ krel ipk. Όπου Krel είναι ο συντελεστής αξιοπιστίας. Ο χρόνος δράσης της απελευθέρωσης υπερέντασης βραχείας καθυστέρησης γενικά χωρίζεται σε τρεις τύπους: 0,2s, 0,4s και 0,6s. Καθορίζεται σύμφωνα με την επιλεκτικότητα προστασίας των μπροστινών και οπίσθιων προστατευτικών διατάξεων και ο χρόνος δράσης της πρώτης προστασίας θα πρέπει να είναι μεγαλύτερος από εκείνον της δεύτερης προστασίας κατά μια χρονική διαφορά.

(3) Ρύθμιση ρεύματος δράσης και χρόνου δράσης απελευθέρωσης υπερέντασης μεγάλης καθυστέρησης.

Η απελευθέρωση υπερέντασης μεγάλης καθυστέρησης χρησιμοποιείται κυρίως για την προστασία της υπερφόρτωσης, επομένως το ρεύμα δράσης του Iop(l) χρειάζεται μόνο να αποφύγει το μέγιστο ρεύμα φορτίου της γραμμής, δηλαδή το υπολογιζόμενο ρεύμα I30, δηλαδή το IOP (L) ≥ Krel I30. Όπου Krel είναι ο συντελεστής αξιοπιστίας. Ο χρόνος δράσης της απελευθέρωσης υπερέντασης μεγάλης καθυστέρησης θα πρέπει να αποφεύγει τη διάρκεια της βραχυχρόνιας υπερφόρτωσης, ώστε να μην προκαλείται κακή λειτουργία του διακόπτη χαμηλής τάσης.

(4) Οι απαιτήσεις αντιστοίχισης μεταξύ του ρεύματος δράσης της απελευθέρωσης υπερέντασης και της προστατευμένης γραμμής.

Προκειμένου να αποφευχθεί η υπερθέρμανση του μονωμένου καλωδίου, η ζημιά ή ακόμη και η πυρκαγιά που προκαλείται από υπερφόρτωση ή βραχυκύκλωμα και ο διακόπτης κυκλώματος δεν απενεργοποιείται, το lop ρεύματος δράσης της απελευθέρωσης υπερέντασης του διακόπτη κυκλώματος πρέπει να πληροί τις απαιτήσεις του τύπου και lop≤Kol·Ial. Όπου Ial είναι η επιτρεπόμενη ικανότητα μεταφοράς ρεύματος του μονωμένου καλωδίου. Το Kol είναι ο επιτρεπόμενος συντελεστής βραχείας υπερφόρτισης του μονωμένου καλωδίου και είναι γενικά 4,5 για στιγμιαία και σύντομη απελευθέρωση υπερέντασης. Για απελευθέρωση υπερέντασης μεγάλης καθυστέρησης, πάρτε 1,1 για προστασία από βραχυκύκλωμα και 1 για προστασία μόνο από φορτίο. Εάν δεν πληρούνται οι παραπάνω απαιτήσεις αντιστοίχισης, το ρεύμα λειτουργίας της απελευθέρωσης θα πρέπει να επανεκλεγεί ή η περιοχή διατομής του αγωγού ή του καλωδίου θα πρέπει να μεγεθύνεται κατάλληλα.
