Τι είναι ένας μετασχηματιστής διανομής

Τι είναι ένας μετασχηματιστής διανομής

Ένας μετασχηματιστής διανομής, που συνήθως συντομεύεται ως "μετασχηματιστής διανομής", αναφέρεται σε μια σταθερή ηλεκτρική συσκευή σε ένα σύστημα διανομής ισχύος που μετατρέπει την τάση και το ρεύμα εναλλασσόμενου ρεύματος (AC) βάσει του νόμου της ηλεκτρομαγνητικής επαγωγής για τη μετάδοση ισχύος AC. Σε ορισμένες περιοχές, οι μετασχηματιστές ισχύος με ονομαστικές τιμές τάσης κάτω από 35 kilovolt (κυρίως 10 kV και κάτω) αναφέρονται ως "μετασχηματιστές διανομής", με συντομογραφία "μετασχηματιστής διανομής". Οι εγκαταστάσεις όπου είναι εγκατεστημένοι αυτοί οι «μετασχηματιστές διανομής» είναι γνωστές ως υποσταθμοί.

Ιστορικό Ανάπτυξης

Με τη συνεχή πρόοδο των πολιτικών «εξοικονόμησης ενέργειας και μείωσης της κατανάλωσης» της Κίνας, το κράτος ενθαρρύνει την ανάπτυξη ενεργειακά αποδοτικών, χαμηλού θορύβου και έξυπνων προϊόντων μετασχηματιστών διανομής. Η Chenghe Electric Power Company ανταποκρίθηκε επίσης στο εθνικό κάλεσμα παράγοντας δυναμικά βασικούς ενεργειακώς αποδοτικούς μετασχηματιστές διανομής. Επί του παρόντος, τα προϊόντα με τις μεγαλύτερες πωλήσεις της Chenghe περιλαμβάνουν δύο βασικούς τύπους: ενεργειακά αποδοτικούς μετασχηματιστές βυθισμένου σε λάδι και μετασχηματιστές άμορφου κράματος. Είτε όσον αφορά την εξοικονόμηση ενέργειας είτε τις τεχνικές δυνατότητες, η βιομηχανία μετασχηματιστών της Κίνας είναι έτοιμη να αναλάβει ηγετικό ρόλο στην παγκόσμια ανάπτυξη μετασχηματιστών. Το πιο σημαντικό είναι ότι η ενεργειακή απόδοση του μετασχηματιστή δεν αντανακλάται απλώς στις τιμές απώλειας που καθορίζονται τη στιγμή της κατασκευής. Η καθιέρωση ενός μοντέλου διαχείρισης πλήρους κύκλου ζωής από τους χρήστες επιτρέπει την αποτελεσματικότερη οικονομική λειτουργία και διαχείριση των μετασχηματιστών, μεγιστοποιώντας έτσι την αξία εξοικονόμησης ενέργειας των προϊόντων και συνειδητοποιώντας τα πραγματικά οφέλη της ενεργειακής απόδοσης των μετασχηματιστών.

Λειτουργία πυρήνα: Μετασχηματισμός τάσης

Η πρωταρχική δουλειά είναι να μειώσει την τάση ενώ αντίστοιχα αυξάνει το ρεύμα (διατηρώντας την ισχύ περίπου σταθερή) ώστε να είναι κατάλληλη για τοπική διανομή. Λειτουργούν συνεχώς με ή σχεδόν πλήρες φορτίο και έχουν σχεδιαστεί για μέγιστη απόδοση σε τυπικά επίπεδα λειτουργίας.

Βασικά Χαρακτηριστικά & Εφαρμογές

Μετασχηματιστές διανομής 10 kV και 35 kV σειράς S11, S13, S20 και S22, με εύρος χωρητικότητας 30–3.150 kVA. Ο πυρήνας είναι τριφασικός σχεδιασμός τριών στηλών με βαθμιδωτή κυλινδρική διαμόρφωση πολλαπλών σταδίων· οι περιελίξεις χρησιμοποιούν τεχνολογία συντυλίγματος, εξασφαλίζοντας καλή ομοκεντρικότητα και ισχυρή αντίσταση βραχυκυκλώματος. βασικοί τεχνικοί δείκτες πληρούν τα προηγμένα εγχώρια πρότυπα για παρόμοια προϊόντα.

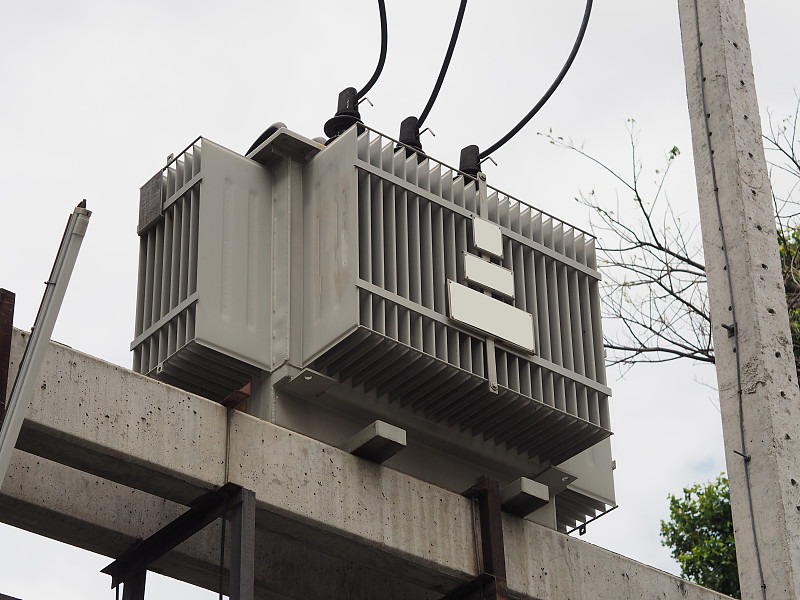

Τοποθεσία: Τοποθετείται σε στύλους (με στύλο) για εναέριες γραμμές ή σε περιβλήματα στο επίπεδο του εδάφους (με τοποθέτηση σε μαξιλαράκι) σε κατοικημένες και εμπορικές περιοχές.

Αξιολόγηση: Τυπικά κυμαίνονται από 16 kVA έως 100 kVA για τυπική διανομή.

Σχεδιασμός: Γενικά μικρότερος και λιγότερο ακριβός από τους μεγάλους μετασχηματιστές ισχύος που χρησιμοποιούνται σε υποσταθμούς μεταφοράς.

Πώς λειτουργεί

Ο μετασχηματιστής λειτουργεί με την αρχή της ηλεκτρομαγνητικής επαγωγής:

Ρεύμα υψηλής τάσης ρέει στην κύρια περιέλιξη.

Δημιουργεί ένα μεταβαλλόμενο μαγνητικό πεδίο στον πυρήνα.

Αυτό το πεδίο προκαλεί ρεύμα χαμηλότερης τάσης στο δευτερεύον τύλιγμα.

Ο λόγος στροφής μεταξύ των περιελίξεων (N1:N2) καθορίζει την αναλογία πτώσης τάσης.

Κοινοί τύποι

Pole-Mounted: Κοινό σε συστήματα διανομής εναέριων κεφαλών.

Τοποθέτηση σε μαξιλαράκι: Χρησιμοποιείται σε υπόγεια καλωδιακά συστήματα, που παρατηρούνται συχνά σε αστικές/προαστιακές γειτονιές.

Μονοφασικό έναντι τριφασικού: Το μονοφασικό είναι στάνταρ για οικιακές υπηρεσίες, ενώ το τριφασικό εξυπηρετεί βιομηχανικά/εμπορικά φορτία.

Λειτουργία και Συντήρηση

1. Λειτουργία Υπερφόρτωσης Μετασχηματιστών Διανομής

2. Μη φυσιολογικοί θόρυβοι στους μετασχηματιστές διανομής

3. Επιθεώρηση θερμοκρασίας μετασχηματιστών διανομής

4. Ελέγξτε εάν η στάθμη λαδιού του μετασχηματιστή διανομής είναι κανονική και ελέγξτε για διαρροή λαδιού, διαρροή ή μη φυσιολογικό χρώμα λαδιού

5. Επιθεωρήστε τους μονωτικούς δακτυλίους του μετασχηματιστή διανομής για ζημιές, ρωγμές ή σημάδια τόξου

6. Περιοδικός Καθαρισμός Μετασχηματιστών Διανομής

Ασφάλεια & Αξιοπιστία

Αυτοί οι μετασχηματιστές είναι γεμάτοι με λάδι για μόνωση και ψύξη. Είναι εξοπλισμένα με προστατευτικές διατάξεις όπως ασφάλειες ή διακόπτες κυκλώματος για την απομόνωση τους κατά τη διάρκεια βλαβών, αποτρέποντας τη ζημιά στο δίκτυο και διασφαλίζοντας τη δημόσια ασφάλεια.

Η CEHO παραμένει ένας αξιόπιστος προμηθευτής συμβατών, ευρέως χρησιμοποιούμενων λύσεων σε βιομηχανίες και εγκαταστάσεις παγκοσμίως σήμερα. Εάν θέλετε να αγοράσετε μετασχηματιστή διανομής από την CEHO, επικοινωνήστε μαζί μας.
