Μετασχηματιστής διανομής βυθισμένου σε λάδι με εναλλάκτη χωρίς φορτίο

Ο μετασχηματιστής διανομής βυθισμένου σε λάδι με εναλλάκτη χωρίς φορτίο είναι ένα αξιόπιστο προϊόν από το εργοστάσιο Ceho. Ο πυρήνας χρησιμοποιεί φύλλα πυριτίου ψυχρής έλασης με προσανατολισμό κόκκων υψηλής διαπερατότητας. Έχει σχέδιο τύπου πυρήνα με πλήρως λοξές αρθρώσεις και τμηματοποιημένη δομή. Οι στήλες του πυρήνα παρουσιάζουν κυκλικές διατομές πολλαπλών επιπέδων, ενώ ο ζυγός και ο πυρήνας διατηρούν ομοιόμορφες διατομές.

Ο πυρήνας αυτού του προϊόντος χρησιμοποιεί φύλλα πυριτίου ψυχρής έλασης προσανατολισμένα σε κόκκους υψηλής διαπερατότητας. Διαθέτει σχέδιο τύπου πυρήνα με πλήρως λοξές αρθρώσεις και τμηματοποιημένη δομή. Οι στήλες του πυρήνα παρουσιάζουν κυκλικές διατομές πολλαπλών επιπέδων, ενώ ο ζυγός και ο πυρήνας διατηρούν ομοιόμορφες διατομές.

Τα τυλίγματα χρησιμοποιούν κυματοειδείς δίαυλους λαδιού με εμποτισμό χωρίς βερνίκι και δέσιμο ζώνης συμπίεσης. Όλες οι περιελίξεις είναι ομόκεντρες σπείρες. Η περιέλιξη υψηλής τάσης διαθέτει βρύσες που αντιστοιχούν στις απαιτήσεις τάσης βρύσης, συνδεδεμένες με τον εναλλάκτη βρύσης που είναι τοποθετημένος στο κάλυμμα της δεξαμενής. Αυτό επιτρέπει τη μεταφορά τάσης μεταξύ 10kV και 20kV και τη ρύθμιση της τάσης βρύσης μετά την αποσύνδεση του ρεύματος.

Συσκευές Προστασίας Ασφαλείας Οι μετασχηματιστές 30~2000kVA είναι εξοπλισμένοι με βαλβίδες εκτόνωσης πίεσης. Μπορούν να εγκατασταθούν ρελέ αερίου με τερματικά συναγερμού και διακοπής σύμφωνα με τις απαιτήσεις του χρήστη. Συσκευές μέτρησης θερμοκρασίας λαδιού Όλοι οι μετασχηματιστές διαθέτουν γυάλινες υποδοχές θερμομέτρου τοποθετημένες στην κορυφή της δεξαμενής, που εκτείνονται 120±10 mm στο λάδι. Οι μετασχηματιστές 1000~2000kVA διαθέτουν θερμόμετρα σήματος εξωτερικού χώρου. Ο μετασχηματιστής διανομής βυθισμένος στο λάδι με δεξαμενές αλλαγής βρύσης χωρίς φορτίο είναι κατασκευασμένος με κυματοειδείς τοίχους, φινιρισμένους με ανθεκτική μεμβράνη βαφής με επίστρωση πούδρας. Τα κυματοειδές πτερύγια όχι μόνο παρέχουν ψύξη αλλά λειτουργούν και ως στοιχεία «αναπνοής», με την ελαστικότητά τους να αντισταθμίζει τις αλλαγές όγκου λαδιού λόγω των διακυμάνσεων της θερμοκρασίας. Επομένως, οι πλήρως σφραγισμένοι μετασχηματιστές εξαλείφουν την ανάγκη για συντήρηση λαδιού, μειώνοντας το συνολικό ύψος. Η πλήρωση λαδιού υπό κενό κατά τη διάρκεια της ενθυλάκωσης αφαιρεί εντελώς την υγρασία από τον μετασχηματιστή, εμποδίζοντας το λάδι του μετασχηματιστή να έρθει σε επαφή με τον αέρα. Αυτό εμποδίζει αποτελεσματικά την είσοδο οξυγόνου και νερού που θα μπορούσαν να υποβαθμίσουν την απόδοση της μόνωσης και να επιταχύνουν τη γήρανση του λαδιού, εξαλείφοντας έτσι την ανάγκη για περιοδικές δοκιμές δειγματοληψίας λαδιού.

Τεχνικές παράμετροι

Επιθεώρηση μετασχηματιστή διανομής πριν από τη λειτουργία

1. Επαληθεύστε την πιστοποίηση μετασχηματιστή. εάν η πιστοποίηση υπερβαίνει τους δύο μήνες, ελέγξτε ξανά την αντίσταση μόνωσης.

2. Επιθεωρήστε τη στάθμη λαδιού και το άνοιγμα εξαερισμού του μετασχηματιστή διανομής βυθισμένου σε λάδι με εναλλάκτη βρύσης χωρίς φορτίο. χωρίς διαρροή λαδιού, κατάσταση λαδιού κανονική με επαρκή αερισμό.

3. Ελέγξτε την ακεραιότητα των μονωτικών δακτυλίων υψηλής/χαμηλής τάσης και των σχετικών καλωδίων. βεβαιωθείτε ότι οι βίδες είναι ασφαλείς.

4. Βεβαιωθείτε ότι η θέση του διακόπτη του ρυθμιστή τάσης είναι σωστή. βεβαιωθείτε ότι οι ασφάλειες υψηλής/χαμηλής τάσης έχουν αντιστοιχιστεί σωστά.

5. Βεβαιωθείτε ότι οι συσκευές αντικεραυνικής προστασίας είναι πλήρως λειτουργικές. Η μετρημένη αντίσταση γείωσης πρέπει να πληροί τα πρότυπα.

6. Δεν παρατηρήθηκαν ανωμαλίες στα καλώδια ή τις ράβδους διαύλου.

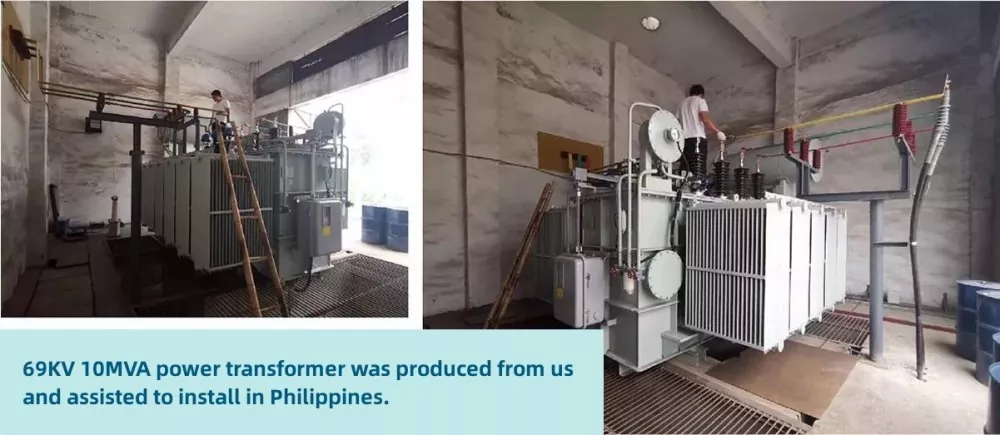

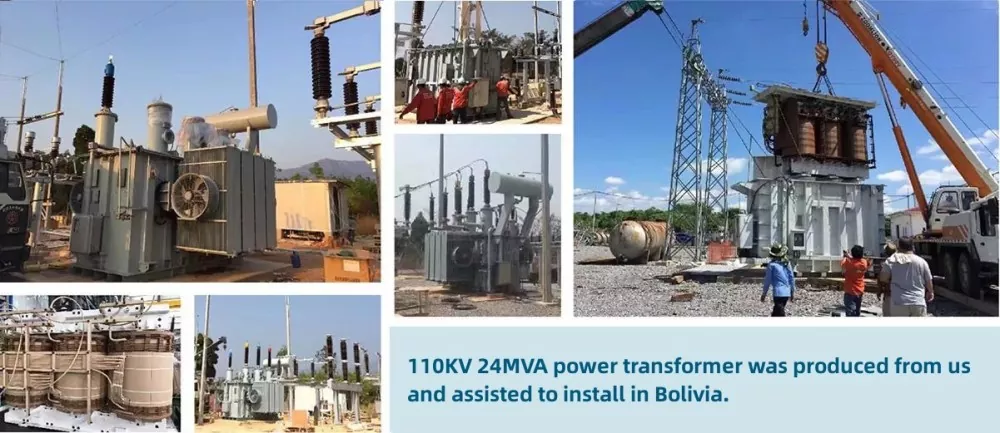

Φωτογραφίες πελατών

Σημειώσεις Συντήρησης

● Η χειροκίνητη λειτουργία απαιτεί εκ των προτέρων προγραμματισμένους τερματισμούς λειτουργίας για την αντικατάσταση του εναλλάκτη βρύσης.

● Ελέγχετε τακτικά τη μηχανική φθορά του εναλλάκτη βρύσης στον μετασχηματιστή διανομής βυθισμένου σε λάδι με εναλλάκτη βρύσης χωρίς φορτίο.

● Παρακολουθήστε την ποιότητα του λαδιού για να εξασφαλίσετε απόδοση μόνωσης και ψύξης.
