HB-12 Φιλικό προς το περιβάλλον Κύρια μονάδα δακτυλίου με μόνωση αερίου

Η Ceho είναι κατασκευαστής στην Κίνα και μπορείτε να αγοράσετε με σιγουριά την κύρια μονάδα μας με μόνωση αερίου φιλικού προς το περιβάλλον HB-12. Και θα σας προσφέρουμε την καλύτερη εξυπηρέτηση μετά την πώληση και έγκαιρη παράδοση. Αυτή η κύρια μονάδα δακτυλίου είναι ένα πλήρες σετ συσκευής διανομής ισχύος 12KV, τριφασικό AC 50Hz, μονού διαύλου και συστήματος τμήματος ενός διαύλου.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η Κύρια Μονάδα Δακτυλίου με μόνωση αερίου φιλική προς το περιβάλλον HB-12 είναι ένα πλήρες σετ εξοπλισμού διανομής με τάση 12KV, τριφασικό AC 50Hz, μονής ράβδου και σύστημα διατομής μονής ράβδου. Έχει απλή δομή, ευέλικτη λειτουργία, αξιόπιστη αλληλοσύνδεση και βολική εγκατάσταση. Σε διαφορετικούς χρήστες μπορούν να παρέχονται ικανοποιητικές τεχνικές λύσεις για διαφορετικές εφαρμογές. Υιοθετώντας την τεχνολογία αισθητήρων, την τεχνολογία αυτόματου ελέγχου και την τεχνολογία πληροφοριών, μαζί με προηγμένες τεχνικές επιδόσεις και απλές και ευέλικτες λύσεις συναρμολόγησης, μπορεί να ανταποκριθεί στις συνεχώς μεταβαλλόμενες απαιτήσεις της αγοράς και είναι κατάλληλο για τις έξυπνες απαιτήσεις των δικτύων ισχύος.

Η κύρια μονάδα δακτυλίου μονωμένου αερίου φιλικού προς το περιβάλλον HB-12 εφαρμόζεται σε βιομηχανικά και αστικά δίκτυα δακτυλίου καλωδίων και τερματικά έργα δικτύων διανομής. Όσον αφορά τη λήψη και διανομή ηλεκτρικής ενέργειας, είναι ιδιαίτερα κατάλληλο για διανομή ρεύματος σε αστικές κατοικημένες περιοχές, μικρούς δευτερεύοντες υποσταθμούς, γραφεία μεταγωγών, καλωδιακά κουτιά, υποσταθμούς τύπου box, βιομηχανικές και μεταλλευτικές επιχειρήσεις, εμπορικά κέντρα, αεροδρόμια, μετρό, αιολική ενέργεια, νοσοκομεία, αθλητικούς χώρους, σιδηροδρόμους, σήραγγες και άλλα μέρη.

Συνθήκες Εξυπηρέτησης

Θερμοκρασία αέρα περιβάλλοντος: -40℃-+50℃

Υγρασία: Μέγιστη μέση σχετική τιμή, ημερήσια<95%, μηνιαία<90%

Υψόμετρο: ≤4000 M

Σεισμική αντίσταση: 8 μοίρες

Η χρήση υπό ειδικές συνθήκες μπορεί να διαπραγματευτεί

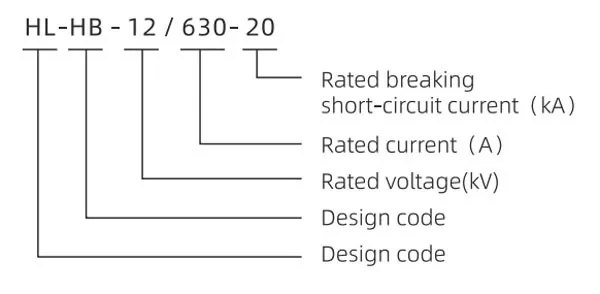

Μοντέλο

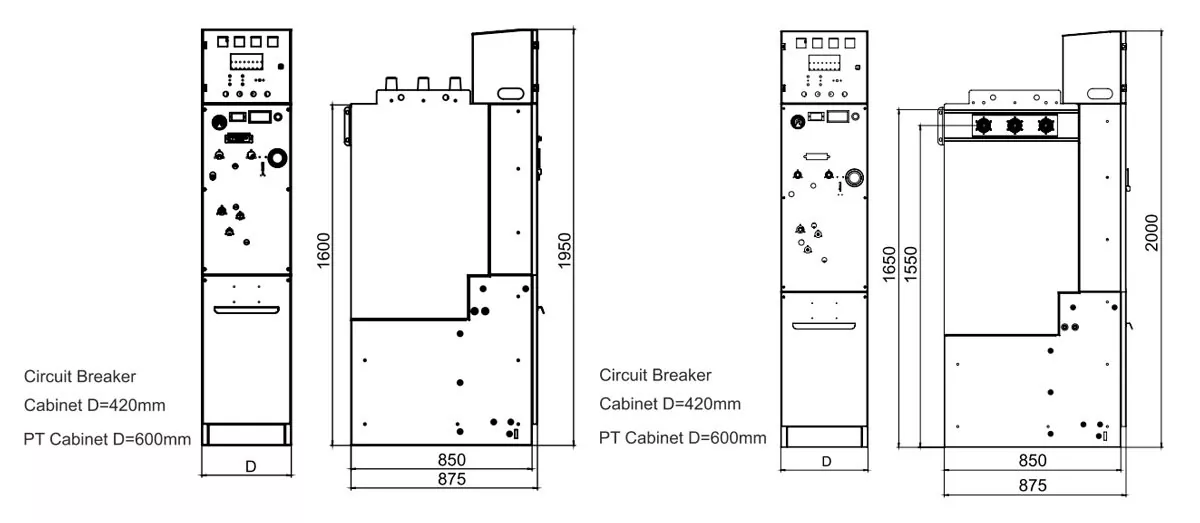

Διαστάσεις του διακόπτη

Μέγεθος ντουλαπιού (Π×Β×Υ)	Ντουλάπι διακόπτη κυκλώματος	Ντουλάπι σύνδεσης καλωδίων	ντουλάπι PT
Κορυφαία επέκταση	420×850×1950	420×850×1950	600×850×1950
Πλαϊνή επέκταση	420×850×2000	420×850×2000	600×850×1950

Τεχνική Παράμετρος

Οι κύριες τεχνικές παράμετροι του Environmental Gas Insulated RMU

Ονομαστική τάση	kV	12
Ονομαστικό ρεύμα	A	630
Μέθοδος κατάσβεσης τόξου		Σωλήνας διακόπτη κενού
μέθοδος μόνωσης		Καθαρός αέρας ή άζωτο
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	kV	20
Ονομαστικοί χρόνοι διακοπής βραχυκυκλώματος	Φορές	30
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)	kV	50
Ονομαστική βραχυχρόνια αντοχή σε ρεύμα 3s (rms)	ο	20 (Κύριο κύκλωμα), 17, 4 (Κύκλωμα γείωσης)
Ονομαστικό ρεύμα αντοχής κορυφής	ο	50 (Κύριο κύκλωμα), 43, 5 (Κύκλωμα γείωσης)
Τάση αντοχής συχνότητας ισχύος (1 λεπτό)	kV	42 (Φάση σε γη, φάση σε φάση), 48 (σπάσιμο)
Αντοχή στην τάση κεραυνών	kV	75 (Φάση σε γη, φάση σε φάση), 85 (σπάσιμο)
Μερική αποφόρτιση	Η/Υ	≤20
Ονομαστική ακολουθία πράξεων του vcbs		O-0.3s-co-180s-co
Αντέχει σε εσωτερικά σφάλματα τόξου	KA\S	20/0,5
Μηχανική ζωή	Φορές	10000 (VCB) 3000 (Διακόπτης απομόνωσης, διακόπτης γείωσης)
Κύρια αντίσταση κυκλώματος κάθε φάσης	μΩ	120
Ρεύμα δημιουργίας βραχυκυκλώματος με ονομαστικό διακόπτη γείωσης (τιμή αιχμής)	Ο	43, 5
Χρόνοι κλεισίματος του διακόπτη γείωσης	Φορές	2
Βαθμός προστασίας	MPa	IP67 (κιβώτιο αερίου), IP4X (θήκη αμαξώματος)
Ονομαστική πίεση αερίου (πίεση μετρητή)	MPa	0.02
Ελάχιστη πίεση αερίου λειτουργίας	0/0	0
Ονομαστικός ετήσιος ρυθμός διαρροής	ppm	0.01
Περιεκτικότητα σε υγρασία στο κιβώτιο αέρα	kV	≤150
Τάση αντοχής συχνότητας ισχύος βοηθητικού κυκλώματος (1 λεπτό)		2

Κύρια τεχνική παράμετρος του διακόπτη κυκλώματος

Ονομαστική τάση	12
Ονομαστικό ρεύμα	630
Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος	20
Ονομαστικό ρεύμα κλεισίματος βραχυκυκλώματος (αιχμή)	50
Ονομαστική βραχυχρόνια αντοχή σε ρεύμα 3s (rms)	20
Ονομαστικό ρεύμα αντοχής κορυφής	50
Ονομαστική ακολουθία πράξεων	O.-0.3s-C.O.-180s-C.O.
Τάση αντοχής συχνότητας ισχύος (1 λεπτό)	42 (Φάση προς γη, φάση σε φάση), 48 (σπάσιμο)
Τάση αντοχής σε κεραυνούς (αιχμή)	75 (Φάση προς γη, φάση σε φάση), 85 (σπάσιμο)
Μερική αποφόρτιση	≤5
Μηχανική ζωή	10000
Αντίσταση κύριου βρόχου ανά φάση	≤110
Διάστιχο επαφών	9±1
Υπερβολική πίεση επαφής	3±0, 5
Τελική πίεση επαφής	1800±100Ν
Τριφασικό άνοιγμα (διαφορετικές φάσεις)	≤1
Χρόνος αναπήδησης κλεισίματος επαφών	≤2
Ώρα κλεισίματος	≤70
Ώρα ανοίγματος	≤60
Μέση ταχύτητα ανοίγματος	1,1+0,2
Μέση ταχύτητα κλεισίματος	0,8+0,2
Ονομαστικός αριθμός διακοπών ρεύματος βραχυκυκλώματος	30
