Υποσταθμός Γεωγραφικού τύπου Box

Οι γεωγραφικοί υποσταθμοί τύπου Box φέρνουν επανάσταση στη διανομή ισχύος, προσφέροντας συμπαγείς, αποδοτικές και εξαιρετικά αξιόπιστες λύσεις για σύγχρονα ηλεκτρικά συστήματα. Σχεδιασμένοι για να ανταποκρίνονται στις αυξανόμενες απαιτήσεις της αστικοποίησης, της βιομηχανικής ανάπτυξης και της κατανεμημένης παραγωγής ενέργειας, αυτοί οι υποσταθμοί συνδυάζουν άψογα την κομψή αισθητική με την προηγμένη λειτουργικότητα. Ευρέως αναπτυγμένος σε διάφορες εφαρμογές — από αστικά δίκτυα έως έργα ανανεώσιμων πηγών ενέργειας — αυτός ο υποσταθμός προσφέρει απαράμιλλη ευελιξία. Αυτός ο οδηγός θα εμβαθύνει στα βασικά στοιχεία, τις αρχές σχεδιασμού και τα πλεονεκτήματα των υποσταθμών με εμπορευματοκιβώτια, βοηθώντας σας να κατανοήσετε πλήρως τον κεντρικό ρόλο τους στην αναβάθμιση της υποδομής ενέργειας.

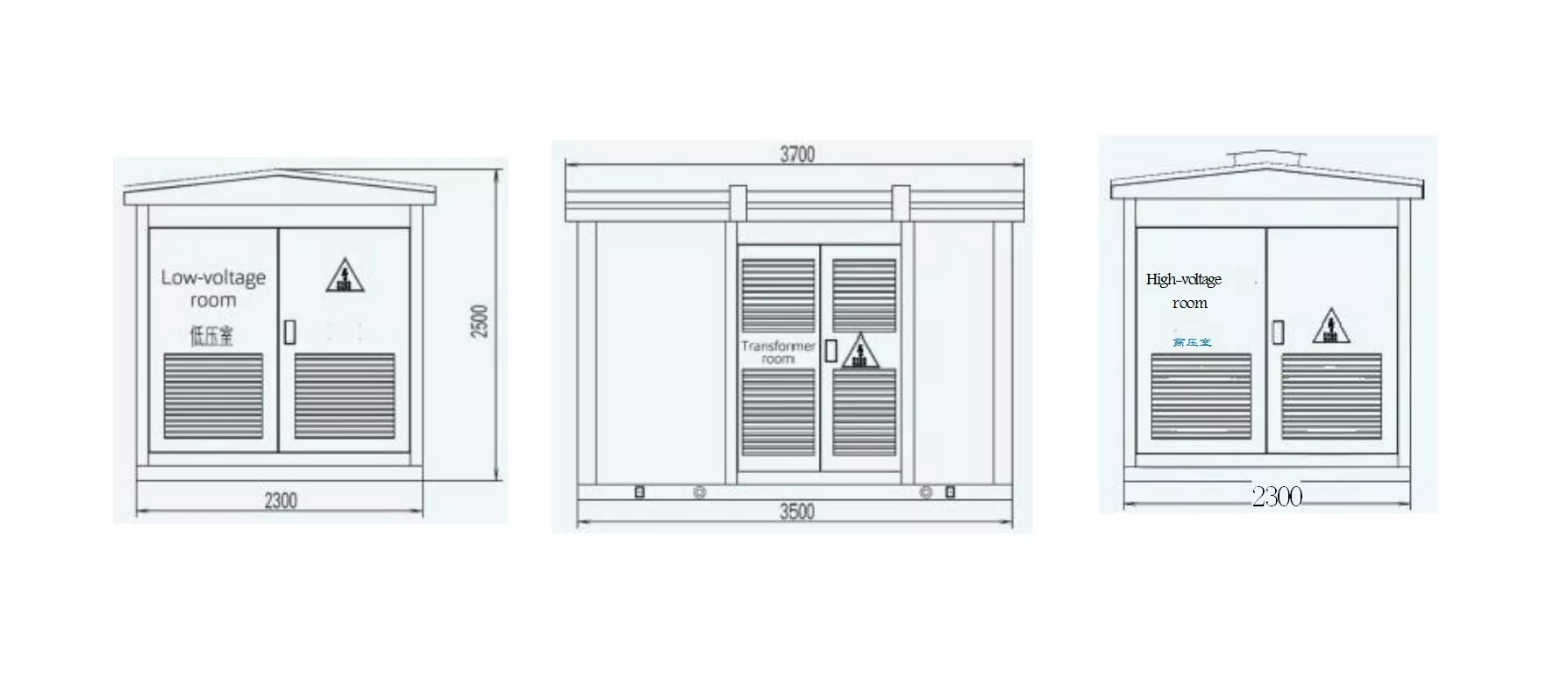

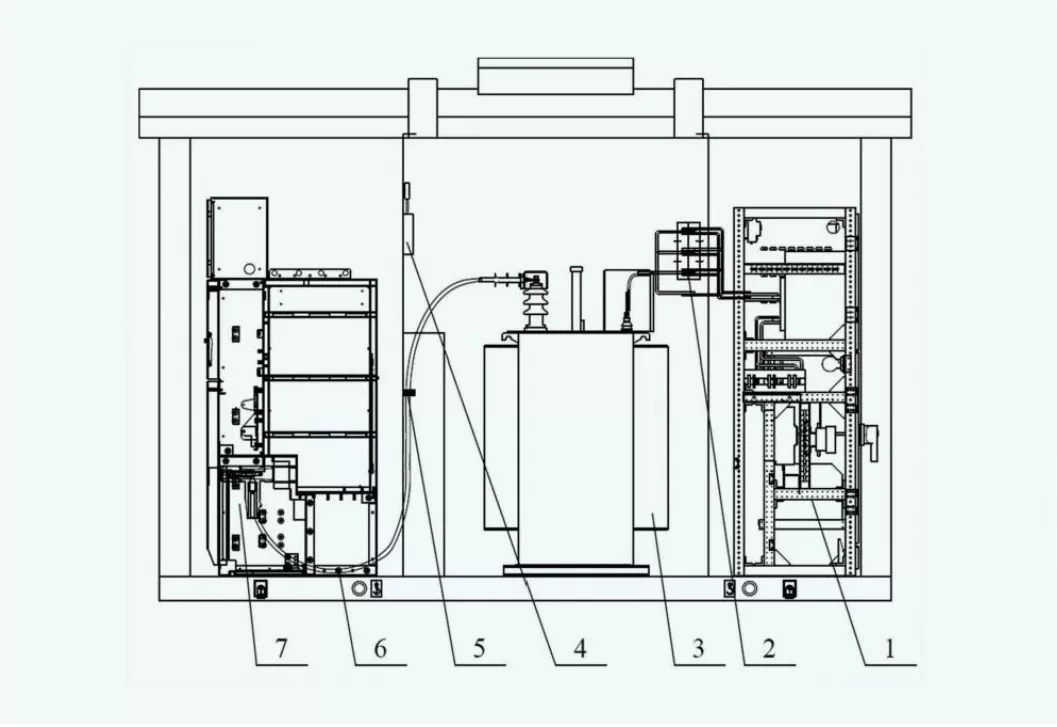

Σχέδιο ορίων κουτιού: (πάρτε για παράδειγμα 630 kVA)

Βασικά εξαρτήματα

●Διακόπτης υψηλής τάσης

Υπεύθυνος για την είσοδο και την αποσύνδεση τροφοδοσίας υψηλής τάσης. Οι βασικές τεχνικές παράμετροι περιλαμβάνουν την ονομαστική τάση (12kV, 24kV ή 36kV) και την ικανότητα διακοπής βραχυκυκλώματος (25kA έως 40kA).

●Μετασχηματιστής

Χρησιμοποιείται για τη μείωση της υψηλής τάσης σε χαμηλότερη χρησιμοποιήσιμη τάση. Οι παράμετροι περιλαμβάνουν χωρητικότητα (που κυμαίνεται από 50kVA έως 2500kVA), κατηγορία μόνωσης και απόδοση (συνήθως πάνω από 98%).

● Διακόπτης χαμηλής τάσης

Υπεύθυνος για τη διανομή ισχύος στους τελικούς χρήστες και την παροχή προστασίας κυκλώματος. Τα εξαρτήματα περιλαμβάνουν διακόπτες κυκλώματος, ασφάλειες και μετρητές. Οι ονομαστικές τάσεις κυμαίνονται από 0,4kV έως 1kV και τα ονομαστικά ρεύματα έως 6300A, ανάλογα με την εφαρμογή.

● Περίφραξη

Το περίβλημα ενός υποσταθμού τύπου κουτιού μπορεί να παρέχει φυσική προστασία και περιβαλλοντική σφράγιση. Τα προϊόντα μας είναι γενικά σχεδιασμός επιπέδου προστασίας IP54 ή IP65, το εξωτερικό και το σκληρό περιβάλλον έχει υψηλή προσαρμοστικότητα.

● Βοηθητικό σύστημα τροφοδοσίας

Αυτό είναι για την τροφοδοσία εσωτερικού εξοπλισμού (ανεμιστήρες ψύξης, θερμάστρες και φωτισμός). Οι παράμετροι περιλαμβάνουν την ονομαστική τάση (220V ή 110V AC/DC) και την ικανότητα ισχύος.

● Σύστημα ψύξης

Βεβαιωθείτε ότι οι μετασχηματιστές και άλλα εξαρτήματα λειτουργούν εντός θερμικών ορίων. Η λειτουργία ψύξης μπορεί να είναι ψύξη με φυσικό αέρα (AN) ή εξαναγκασμένη ψύξη αέρα (AF), παρακαλούμε να κρίνετε ανάλογα με τη χωρητικότητα φορτίου και το περιβάλλον.

● Σύστημα Προστασίας και Ελέγχου

Περιέχει ρελέ, μονάδες ελέγχου και συσκευές παρακολούθησης για την ασφάλεια και τη σταθερότητα του συστήματος. Οι ρυθμίσεις προστασίας απαιτούν όρια ρεύματος και τάσης που ισχύουν για ολόκληρο το σύστημα.

● Σύστημα γείωσης

Παρέχει κρίσιμη ασφάλεια έναντι ηλεκτροπληξίας και διασφαλίζει τη διαρροή του ρεύματος σφάλματος. Το σύστημα γείωσης αποτελείται από γαλβανισμένο χάλυβα ή ταινία χαλκού σχεδιασμένη για χαμηλή αντίσταση, κάτω από 1Ω στις περισσότερες εγκαταστάσεις.

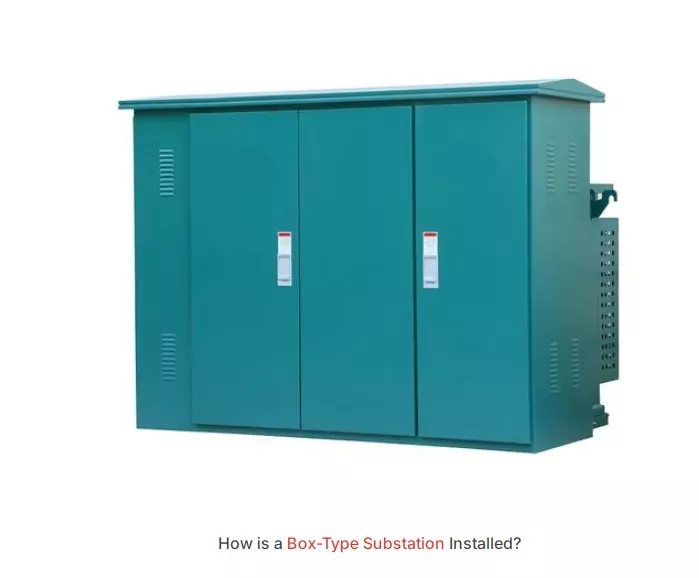

Εγκατάσταση

Υπάρχουν πολλά βασικά βήματα για την εγκατάσταση του υποσταθμού Geographic Box-Type.

1. Επιλογή και προετοιμασία τοποθεσίας

Ο χώρος πρέπει να είναι επίπεδος, σταθερός και καλά αποστραγγιζόμενος. Αλλά και για να πληροί τις απαιτήσεις ασφαλείας και πρόσβασης, επιλέξτε ανάλογα με την πραγματική σας κατάσταση.

2. Κατασκευή Θεμελίων

Κατασκευάστε θεμέλια από οπλισμένο σκυρόδεμα για τη στήριξη του βάρους του υποσταθμού και τη διασφάλιση της δομικής σταθερότητας.

3. Τοποθέτηση και συναρμολόγηση

Το κουτί τοποθετείται στο θεμέλιο χρησιμοποιώντας ανυψωτικό εξοπλισμό και ασφαλίζεται έναντι μηχανικών δυνάμεων με μπουλόνια ή άγκυρες.

4. Ηλεκτρική Σύνδεση

Συνδέστε τα εισερχόμενα και εξερχόμενα καλώδια στους ακροδέκτες υψηλής και χαμηλής τάσης. Προσέξτε ότι η γείωση πρέπει να είναι σωστή, είναι πολύ σημαντική για την ασφάλεια του συστήματος.

5. Δοκιμές και θέση σε λειτουργία

Ολοκληρωμένη εγκατάσταση Εκτελέστε δοκιμές αντίστασης μόνωσης, βαθμονόμηση των προστατευτικών ρελέ και λειτουργικούς ελέγχους σε όλα τα εξαρτήματα. Πριν ενεργοποιήσετε τον υποσταθμό, είναι καλή ιδέα να επιβεβαιώσετε εκ νέου τον τοπικό ηλεκτρικό σας κωδικό.
