Ευρωπαϊκός Τύπος Υπαίθριος Προκατασκευασμένος Υποσταθμός

Ο Εξωτερικός Προκατασκευασμένος Υποσταθμός Ευρωπαϊκού Τύπου έχει ολοκληρωμένο σχεδιασμό τρία σε ένα που συνδυάζει συσκευές διανομής υψηλής τάσης, μετασχηματιστές και συσκευές διανομής χαμηλής τάσης για ισχυρή πληρότητα συστήματος. Η ολοκληρωμένη προστασία υψηλής/χαμηλής τάσης εξασφαλίζει ασφαλή, αξιόπιστη λειτουργία και απλοποιημένη συντήρηση. Διαθέτει συμπαγές αποτύπωμα, μειωμένες επενδύσεις, σύντομο κύκλο παραγωγής και εύκολη κινητικότητα. Ευέλικτες διαμορφώσεις καλωδίωσης. Μοναδική δομή: Το περίβλημα από σύνθετο πάνελ κηρήθρας διπλής στρώσης παρέχει στιβαρή μόνωση, απαγωγή θερμότητας, αερισμό, αισθητική εμφάνιση και υψηλή βαθμολογία IP. Τα υλικά του περιβλήματος περιλαμβάνουν ανοξείδωτο χάλυβα, κράμα τιτανίου, κράμα αλουμινίου, χάλυβα ψυχρής έλασης και χάλυβα με έγχρωμη επίστρωση. Διαθέσιμες πολλές διαμορφώσεις: γενικής χρήσης, τύπου βίλας, συμπαγές κ.λπ. Οι κύριες μονάδες δακτυλίου υψηλής τάσης μπορούν να εξοπλιστούν με τερματικά αυτοματισμού δικτύου (FTU) για αξιόπιστη ανίχνευση βραχυκυκλωμάτων και μονοφασικών σφαλμάτων γείωσης. Διαθέτει δυνατότητες «τεσσάρων τηλεχειριστηρίων» (τηλεχειριστήριο, τηλεμέτρηση, απομακρυσμένη σηματοδότηση, απομακρυσμένη ρύθμιση), διευκολύνοντας τις αναβαθμίσεις αυτοματισμού του δικτύου διανομής.

Τεχνικές Παράμετροι

Σημείωση: Τα στοιχεία 5 και 6 δεν απαιτούνται όταν η χωρητικότητα του μετασχηματιστή είναι μικρότερη από 200 kVA.

Όροι Χρήσης

Οι χρήστες πρέπει να παρέχουν τις ακόλουθες πληροφορίες εάν κάνουν παραγγελία:

• Υψόμετρο: Δ 1000μ.

• Θερμοκρασία περιβάλλοντος: ·25. (:~+40. (:;

• Σχετική υγρασία: η ημερήσια μέση τιμή δεν είναι μεγαλύτερη από 95%, και η μηνιαία μέση τιμή δεν είναι μεγαλύτερη από 90%.

• Αντικραδασμικό επίπεδο: οριζόντια επιτάχυνση 0,4m/s2, κάθετη επιτάχυνση 0,15m/s2;

• Επιβεβαιώστε ότι ο χώρος εγκατάστασης δεν θα υποστεί σοβαρό σοκ, σοβαρή ρύπανση και χημική διάβρωση και ότι δεν υπάρχει κίνδυνος αγώγιμης σκόνης ή έκρηξης. Εάν δεν πληροί τις απαιτήσεις των κανονικών συνθηκών χρήσης, επικοινωνήστε με την Ceho για λύση.

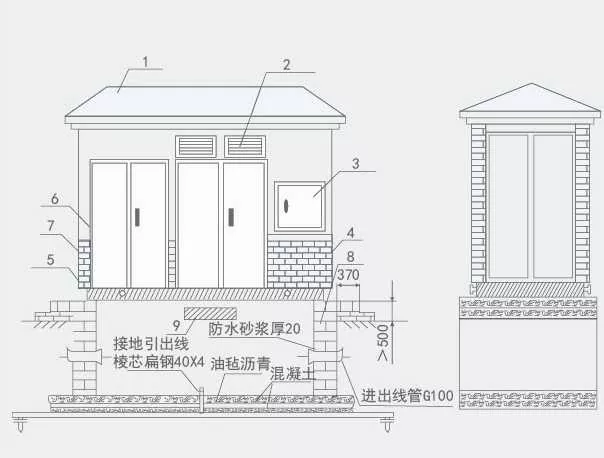

Σχέδιο διαστάσεων εγκατάστασης

1. Στέγη

2. Περσίδες

3. Εξωτερικό κουτί μέτρησης

4. Δαχτυλίδι ανύψωσης

5. Άκαμπτο πλαίσιο με σχισμή

6. Πόρτα

7. Λωρίδα τούβλου, απομίμηση επιφάνειας τοίχου από τούβλα

8. Θεμέλιο από σκυρόδεμα

9. Εξαερισμός θεμελίωσης τάφου

Πρέπει να γνωρίζετε κατά την παραγγελία

Κατά τη στιγμή της παραγγελίας σας, πρέπει να δώσετε τις ακόλουθες πληροφορίες:

·Μοντέλο, χωρητικότητα, ποσότητα, χρώμα και απαιτήσεις μεγέθους, υλικό κελύφους.

· Απαιτήσεις μοντέλου μετασχηματιστή, απόδοσης, λειτουργίας σύνδεσης, εμβέλειας και σύνθετης αντίστασης.

·Σχέδιο κύριας καλωδίωσης πλευράς υψηλής τάσης, μοντέλο εξαρτήματος, προδιαγραφές και απαιτήσεις.

·Λάδι μετασχηματιστή (25 #, 45 #, λάδι υψηλού σημείου ανάφλεξης).

·Απαιτήσεις διαμόρφωσης για ευφυή δίκτυα διαχείρισης ενέργειας ή δίκτυα διαχείρισης ακινήτων.

·Περιβαλλοντικές απαιτήσεις χρήσης.
