Τι είναι ένας Υποσταθμός τύπου Box;

Τι δηλΕΝΑ Υποσταθμός τύπου Box?

ΕΝΑ Υποσταθμός τύπου Boxεπίσης γνωστό ως α προκατασκευασμένοςή συμπαγής υποσταθμός,  είναι μια εργοστασιακά συναρμολογημένη, κλειστή μονάδα που ενσωματώνει όλα τα βασικά εξαρτήματα ενός παραδοσιακού ηλεκτρικού υποσταθμού σε ένα ενιαίο, αδιάβροχο μεταλλικό περίβλημα. Είναι σχεδιασμένο για μετασχηματισμό και διανομή ισχύος μέσης τάσης (MV) έως χαμηλής τάσης (LV).

Σκεφτείτε το ως έναν σταθμό διανομής ηλεκτρικής ενέργειας "plug-and-play" που αντικαθιστά μεγάλα κτίρια υποσταθμών από τούβλα και κονίαμα.

Συστατικά του αυποσταθμός τύπου κουτιού

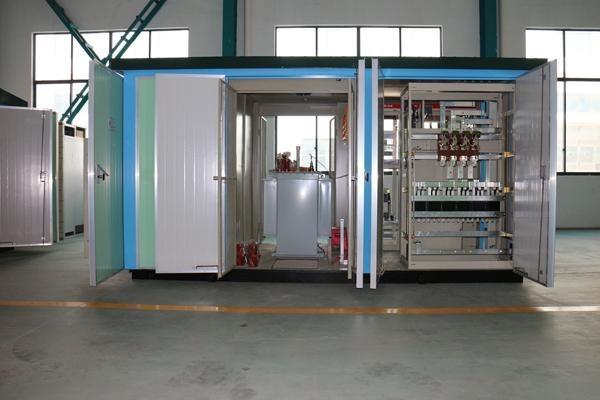

A υποσταθμός τύπου κουτιού έχει σχεδιαστεί με τρία κύρια διαμερίσματα: διακόπτη υψηλής τάσης, μετασχηματιστή και εξοπλισμό διανομής χαμηλής τάσης. Κάθε διαμέρισμα διαδραματίζει κρίσιμο ρόλο στη διασφάλιση αποτελεσματικής μετατροπής και διανομής ισχύος.

Διακόπτης Υψηλής Τάσης

Συνήθως λειτουργεί με ονομαστική τάση 10 kV ή 35 kV.

Διαθέτει εγχώριες ή εισαγόμενες κύριες μονάδες δακτυλίου και διακόπτες κενού.

Εξοπλισμένο με ασφάλειες περιορισμού ρεύματος για ενίσχυση της ασφάλειας.

Μετασχηματιστές

Διατίθεται τόσο σε διαμορφώσεις βυθισμένου στο λάδι όσο και σε διαμορφώσεις ξηρού τύπου.

Δυνατότητα υποδοχής μετασχηματιστών έως 1600 kVA.

Διαθέτει προστατευτικό περίβλημα από μονωτικά ή μεταλλικά υλικά.

Εξοπλισμός Διανομής Χαμηλής Τάσης

Περιλαμβάνει πίνακες διανομής ισχύος, πίνακες φωτισμού, πίνακες μέτρησης και πίνακες αντιστάθμισης άεργου ισχύος.

Εξοπλισμένο με αυτόματα συστήματα ελέγχου θερμοκρασίας και συμπύκνωσης.

Βοηθά στην επίτευξη αποτελεσματικής παροχής ισχύος στο τέλος του χρήστη.

Χαρακτηριστικά των Υποσταθμών Εμπορευματοκιβωτίου τύπου

(1) Προηγμένη τεχνολογία, ασφαλής και αξιόπιστη. (2) Υψηλός βαθμός αυτοματισμού. (3) Εργοστασιακή προκατασκευή. (4) Ευέλικτες επιλογές διαμόρφωσης. (5) Οικονομικά αποδοτικό με γρήγορα αποτελέσματα. (6) Συμπαγές αποτύπωμα. (7) Αισθητικά ευχάριστο σχέδιο που συνδυάζεται καλά με το περιβάλλον.

Ταξινόμηση Υποσταθμών Box-Type

1) Αρθρωτός τύπος. Ο διακόπτης υψηλής και χαμηλής τάσης και ο μετασχηματιστής στεγάζονται μέσα σε ένα μεταλλικό περίβλημα, με έναν λειτουργικό διάδρομο δεσμευμένο στον εξοπλισμό διανομής υψηλής και χαμηλής τάσης. Αυτός ο τύπος υποσταθμού τύπου εμπορευματοκιβωτίων είναι σχετικά μεγάλος σε μέγεθος και χρησιμοποιείται σπάνια σήμερα.

(2) Ενσωματωμένος τύπος μονάδας. Αντί να χρησιμοποιηθούν υπάρχοντα πλήρη σετ εξοπλισμού, εγκαθίστανται συσκευές ελέγχου και προστασίας υψηλής και χαμηλής τάσης απευθείας μέσα στο περίβλημα για να σχηματίσουν μια ενιαία μονάδα. Σχεδιασμένα για λειτουργία χωρίς συντήρηση, αυτά τα περιβλήματα δεν διαθέτουν διάδρομο λειτουργίας και είναι συμπαγή. είναι επίσης γνωστοί ως υποσταθμοί ευρωπαϊκού ή τυπικού τύπου κουτιού.

(3) Ενσωματωμένος τύπος. Αυτός ο σχεδιασμός απλοποιεί τις συσκευές ελέγχου και προστασίας υψηλής τάσης στεγάζοντας τόσο τον εξοπλισμό διανομής υψηλής και χαμηλής τάσης όσο και το κύριο σώμα του μετασχηματιστή μαζί μέσα στη δεξαμενή λαδιού του μετασχηματιστή, σχηματίζοντας μια ενιαία μονάδα. Είναι ακόμη πιο συμπαγής, με όγκο συγκρίσιμο με αυτόν ενός μετασχηματιστή βυθισμένου σε λάδι ίδιας χωρητικότητας—περίπου το ένα τρίτο του μεγέθους ενός υποσταθμού τύπου κουτιού ευρωπαϊκού τύπου. Είναι επίσης γνωστός ως υποσταθμός τύπου κουτιού αμερικανικού τύπου ή υποσταθμός τύπου κουτιού συμπαγούς τύπου.

Τύποι και μοντέλα τουυποσταθμός τύπου κουτιούs

υποσταθμός τύπου κουτιούΔιατίθενται σε διάφορα μοντέλα και διαμορφώσεις για την κάλυψη διαφορετικών λειτουργικών αναγκών. Κάθε μοντέλο έχει σχεδιαστεί προσεκτικά για να προσφέρει συγκεκριμένα πλεονεκτήματα και να ανταποκρίνεται στις μοναδικές απαιτήσεις των χρηστών.

Κοινά μοντέλα

Μοντέλα διακοπτών υψηλής τάσης

Μοντέλα ντουλαπιών μετασχηματιστών ξηρού τύπου

Μοντέλα διακοπτών χαμηλής τάσης

Παγκόσμια Πρότυπα Μοντέλα

Ευρωπαϊκό στυλ: Μεγαλύτερο σε μέγεθος με κεντρικά εξαρτήματα.

αμερικανικού στυλ: Προσφέρει καλύτερη απόδοση ψύξης αλλά είναι μεγαλύτερο σε μέγεθος.

Ολοκληρωμένος: Μικρότερο αποτύπωμα, αλλά προσφέρει πλεονεκτήματα παρόμοια με το αμερικανικό στυλ.

Οδηγίες λειτουργίας και συντήρησης

Οι αποτελεσματικές στρατηγικές λειτουργίας και συντήρησης είναι κρίσιμες για τη διάρκεια ζωής και την αξιοπιστία τουυποσταθμός τύπου κουτιούμικρό. Οι τακτικές δραστηριότητες επιθεώρησης και συντήρησης αποτρέπουν απροσδόκητες βλάβες και διασφαλίζουν την αδιάλειπτη παροχή ρεύματος.

Βασικές Λειτουργικές Απαιτήσεις

Εγκαταστήστε σε υπερυψωμένη πλατφόρμα για να αποτρέψετε την είσοδο νερού.

Εξασφαλίστε αξιόπιστη σύνδεση με το πλέγμα γείωσης για να διασφαλίσετε την ασφάλεια.

Διατηρήστε την περιοχή γύρω από τον υποσταθμό καθαρή και απαλλαγμένη από σκουπίδια.

Τακτικοί έλεγχοι και συντήρηση

Επιθεωρείτε τακτικά τον εξοπλισμό υψηλής τάσης και τους μετασχηματιστές.

Πραγματοποιήστε δοκιμές μόνωσης για να διασφαλίσετε την ασφαλή λειτουργία.

Συντηρήστε το σύστημα ψύξης για να αποφύγετε την υπερθέρμανση.

Προκλήσεις και προβληματισμοί

Ενώυποσταθμός τύπου κουτιούπροσφέρουν πολλά πλεονεκτήματα, υπάρχουν επίσης προκλήσεις που απαιτούν προσεκτική εξέταση. Αυτές οι προκλήσεις καλύπτουν διάφορες πτυχές, συμπεριλαμβανομένων των περιβαλλοντικών επιπτώσεων και των επιχειρησιακών περιορισμών.

Θέματα περιβάλλοντος και ασφάλειας

Κίνδυνος υπερθέρμανσης και ανάγκη για επαρκή αερισμό.

Πιθανές περιβαλλοντικές επιπτώσεις από ακατάλληλη απόρριψη υλικών.

Μέτρα ασφαλείας για την αποτροπή μη εξουσιοδοτημένης πρόσβασης.

Λειτουργικοί Περιορισμοί

Περιορισμοί χωρητικότητας ορισμένων μοντέλων μετασχηματιστών.

Η ανάγκη για συνεχή συντήρηση για την αποφυγή λειτουργικών προβλημάτων.

Προκλήσεις που σχετίζονται με την ενοποίηση με τα υπάρχοντα συστήματα.

Σύναψη

Ένας υποσταθμός τύπου κουτιού είναι μια κλειστή μεταλλική μονάδα συναρμολογημένη στο εργοστάσιο για μετασχηματισμό και διανομή ισχύος MV-LV, που ενσωματώνει εξαρτήματα πυρήνα (διανομέας υψηλής τάσης, μετασχηματιστής, εξοπλισμός χαμηλής τάσης) ως εναλλακτική λύση "plug-and-play" σε σχέση με τους παραδοσιακούς υποσταθμούς.

Διαθέτει προηγμένη τεχνολογία, ευέλικτη διαμόρφωση, συμπαγές μέγεθος και οικονομική απόδοση, με τρεις κύριους τύπους (modular, ευρωπαϊκού στυλ, αμερικανικού στυλ) και διάφορα μοντέλα για την κάλυψη διαφορετικών αναγκών. Η σωστή λειτουργία και συντήρηση είναι απαραίτητες για την αντιμετώπιση προκλήσεων όπως η υπερθέρμανση και τα ζητήματα ολοκλήρωσης.

CEHO Η Electric υπερέχει με το βασικό της πλεονέκτημα της ευέλικτης προσαρμογής, προσφέροντας προσαρμοσμένες λύσεις (τάση, χωρητικότητα, σενάρια εφαρμογής) που καλύπτουν όλα τα τυπικά μοντέλα. Χρησιμοποιεί εξαρτήματα πυρήνα υψηλής ποιότητας και αυστηρά ελεγχόμενους μετασχηματιστές για σταθερότητα, καθώς και έξυπνο έλεγχο χαμηλής τάσης. Με τυποποιημένη προκατασκευή, φιλική προς το χρήστη συντήρηση και επαγγελματική εξυπηρέτηση μετά την πώληση, παρέχει αποτελεσματικές, ασφαλείς και οικονομικά αποδοτικές λύσεις ενέργειας.

Εάν έχετε οποιεσδήποτε σχετικές ανάγκες, επισκεφθείτε τον ιστότοπό μας για περισσότερες πληροφορίες ή συμβουλευτείτε απευθείας την επαγγελματική μας ομάδα. Θυμηθείτε, επιλέξτεCEHO σημαίνει επιλογή αξιοπιστίας και καινοτομίας!

Υποσταθμός Box-Type (Προκατασκευασμένος/Συμπαγής Υποσταθμός) FAQS

Βασικές Πληροφορίες

Ε1: Τι είναι ένας υποσταθμός τύπου κουτιού;

Α: Ένας υποσταθμός τύπου κουτιού, που ονομάζεται επίσης προκατασκευασμένος ή συμπαγής υποσταθμός, είναι μια εργοστασιακά συναρμολογημένη, κλειστή μονάδα που ενσωματώνει όλα τα βασικά στοιχεία ενός παραδοσιακού ηλεκτρικού υποσταθμού σε ένα ενιαίο, αδιάβροχο μεταλλικό περίβλημα. Χρησιμοποιείται για μετασχηματισμό και διανομή ισχύος μέσης τάσης (MV) έως χαμηλής τάσης (LV), ενεργώντας ως εναλλακτική λύση "plug-and-play" σε μεγάλα κτίρια υποσταθμών από τούβλα και κονίαμα.

Ε2: Ποια είναι τα κύρια στοιχεία ενός υποσταθμού τύπου κουτιού;

Α: Αποτελείται από τρία κύρια διαμερίσματα, το καθένα με κρίσιμο ρόλο στη μετατροπή και τη διανομή ισχύος:

Συσκευές διανομής υψηλής τάσης: Λειτουργούν συνήθως στα 10 kV ή 35 kV, εξοπλισμένοι με κύριες μονάδες δακτυλίου, διακόπτες κενού και ασφάλειες περιορισμού ρεύματος.

Μετασχηματιστές: Διατίθενται σε διαμορφώσεις βυθισμένου σε λάδι και ξηρού τύπου, με ισχύ έως 1600 kVA, με προστατευτικό μονωτικό ή μεταλλικό περίβλημα.

Εξοπλισμός διανομής χαμηλής τάσης: Περιλαμβάνει πίνακες διανομής ισχύος, πίνακες φωτισμού, πίνακες μέτρησης, πίνακες αντιστάθμισης άεργου ισχύος και αυτόματα συστήματα ελέγχου θερμοκρασίας/συμπύκνωσης.

Χαρακτηριστικά

Ε3: Ποια είναι τα βασικά χαρακτηριστικά των υποσταθμών τύπου box;

Α: Τα κύρια χαρακτηριστικά είναι: (1) Προηγμένη τεχνολογία, ασφαλής και αξιόπιστη. (2) Υψηλός βαθμός αυτοματισμού. (3) Εργοστασιακή προκατασκευή. (4) Ευέλικτες επιλογές διαμόρφωσης. (5) Οικονομικά αποδοτικό με γρήγορα αποτελέσματα. (6) Συμπαγές αποτύπωμα. (7) Αισθητικά ευχάριστο σχέδιο που συνδυάζεται με το περιβάλλον.

Ταξινόμηση & Μοντέλα

Ε4: Ποιες είναι οι κύριες ταξινομήσεις των υποσταθμών τύπου κουτιού;

Α: Υπάρχουν τρεις κύριοι τύποι:

Αρθρωτός τύπος: Ο διακόπτης και ο μετασχηματιστής υψηλής και χαμηλής τάσης βρίσκονται σε μεταλλικό περίβλημα με λειτουργικό διάδρομο. σχετικά μεγάλο και σπάνια χρησιμοποιείται τώρα.

Ενσωματωμένος τύπος μονάδας: Οι συσκευές ελέγχου/προστασίας υψηλής και χαμηλής τάσης εγκαθίστανται απευθείας στο περίβλημα (χωρίς διάδρομο λειτουργίας), χωρίς συντήρηση, συμπαγείς. ονομάζεται επίσης ευρωπαϊκού τύπου ή τυπικού τύπου.

Ενσωματωμένος τύπος: Ο εξοπλισμός διανομής υψηλής και χαμηλής τάσης και το κύριο σώμα του μετασχηματιστή στεγάζονται στη δεξαμενή λαδιού του μετασχηματιστή, πιο συμπαγής (περίπου το 1/3 του μεγέθους του ευρωπαϊκού τύπου). ονομάζεται επίσης αμερικανικού ή συμπαγούς τύπου.

Ε5: Ποια μοντέλα υποσταθμών τύπου κουτιού είναι διαθέσιμα;

Α: Υπάρχουν διάφορα μοντέλα για την κάλυψη διαφορετικών αναγκών, όπως: Μοντέλα διακοπτών υψηλής τάσης, Μοντέλα ντουλαπιών μετασχηματιστών ξηρού τύπου, μοντέλα διακοπτών χαμηλής τάσης, παγκόσμια τυπικά μοντέλα (ευρωπαϊκό στυλ: μεγαλύτερο με κεντρικά εξαρτήματα, αμερικανικό στυλ: καλύτερη ψύξη αλλά μεγαλύτερο, ενσωματωμένο: πλεονέκτημα αμερικανικού τύπου).

Λειτουργία & Συντήρηση

Ε6: Ποιες είναι οι βασικές λειτουργικές απαιτήσεις για υποσταθμούς τύπου κουτιού;

Α: Οι βασικές απαιτήσεις είναι: (1) Εγκατάσταση σε υπερυψωμένη πλατφόρμα για την αποφυγή εισροής νερού. (2) Εξασφαλίστε αξιόπιστη σύνδεση με το πλέγμα γείωσης για ασφάλεια. (3) Διατηρήστε την περιοχή γύρω από τον υποσταθμό καθαρή και απαλλαγμένη από υπολείμματα.

Ε7: Ποιες τακτικές επιθεωρήσεις και συντήρηση χρειάζονται για υποσταθμούς τύπου κουτιού;

Α: Η τακτική συντήρηση περιλαμβάνει: (1) Επιθεώρηση εξοπλισμού υψηλής τάσης και μετασχηματιστών. (2) Διεξαγωγή δοκιμών μόνωσης για τη διασφάλιση της ασφαλούς λειτουργίας. (3) Συντήρηση του συστήματος ψύξης για την αποφυγή υπερθέρμανσης.

Προκλήσεις & Σκέψεις

Ε8: Ποιες εκτιμήσεις περιβάλλοντος και ασφάλειας πρέπει να σημειωθούν για υποσταθμούς τύπου κουτιού;

Α: Βασικά ζητήματα είναι: (1) Κίνδυνος υπερθέρμανσης, που απαιτεί επαρκή αερισμό. (2) Πιθανές περιβαλλοντικές επιπτώσεις από ακατάλληλη διάθεση υλικών. (3) Μέτρα ασφαλείας για την αποτροπή μη εξουσιοδοτημένης πρόσβασης.

Ε9: Ποιους λειτουργικούς περιορισμούς έχουν οι υποσταθμοί τύπου κουτιού;

Α: Οι κύριοι περιορισμοί είναι: (1) Περιορισμοί χωρητικότητας ορισμένων μοντέλων μετασχηματιστών. (2) Ανάγκη για συνεχή συντήρηση για την αποφυγή λειτουργικών προβλημάτων. (3) Προκλήσεις στην ενοποίηση με τα υπάρχοντα συστήματα.
