Πώς εξασφαλίζει ο διακόπτης υψηλής τάσης την ασφαλή και σταθερή λειτουργία των συστημάτων ισχύος;

Πώς εξασφαλίζει ο διακόπτης υψηλής τάσης την ασφαλή και σταθερή λειτουργία των συστημάτων ισχύος;

I. Ορισμός πυρήνα και τοποθέτηση του κλάδου του διακόπτη υψηλής τάσης

Ο διακόπτης υψηλής τάσης είναι ένα βασικό πλήρες σύνολο εξοπλισμού διανομής ισχύος στο σύστημα μεταφοράς και διανομής ισχύος. Σύμφωνα με τα γενικά πρότυπα της βιομηχανίας ηλεκτρικής ενέργειας, αναφέρεται συγκεκριμένα σε κλειστούς διακόπτες με ονομαστική τάση λειτουργίας μεγαλύτερη από 36 kV, ο οποίος μπορεί να πραγματοποιήσει τη σύνδεση, την αποσύνδεση, την παρακολούθηση, την προστασία και τον έλεγχο κυκλωμάτων ισχύος υψηλής τάσης. Διαφορετικά από τον συνηθισμένο εξοπλισμό διανομής ρεύματος χαμηλής τάσης, ο διακόπτης υψηλής τάσης είναι σε φορτισμένη κατάσταση αναμονής για μεγάλο χρονικό διάστημα, παραμένει σε κλειστή θέση για το μεγαλύτερο μέρος του χρόνου και εκτελεί μόνο λειτουργίες ανοίγματος και απενεργοποίησης κατά τη συντήρηση του εξοπλισμού, σφάλματα γραμμής και αποστολής δικτύου ηλεκτρικής ενέργειας, με εξαιρετικά χαμηλή ανοχή σφαλμάτων εξοπλισμού και εξαιρετικά υψηλές απαιτήσεις αξιοπιστίας.

Ως βασικός κόμβος δικτύων ηλεκτρικής ενέργειας, σταθμών ηλεκτροπαραγωγής, βιομηχανικών και μεταλλευτικών επιχειρήσεων και συστημάτων διανομής ηλεκτρικής ενέργειας μεγάλης κλίμακας κτιρίων, ο διακόπτης υψηλής τάσης καθορίζει άμεσα τη σταθερότητα, την ασφάλεια και τη συνέχεια της τροφοδοσίας. Μπορεί όχι μόνο να αποκόψει με ακρίβεια ρεύματα σφάλματος όπως υπερφόρτωση, βραχυκύκλωμα και υπέρταση κεραυνού, αλλά και να πραγματοποιήσει τη λογική κατανομή ηλεκτρικής ενέργειας, απομόνωση γραμμής και προστασία εξοπλισμού, καθιστώντας τον απαραίτητο βασικό εξοπλισμό στο σύστημα διανομής ισχύος υψηλής και χαμηλής τάσης. Τα τελευταία 15 χρόνια, με την αναβάθμιση της ευφυΐας ισχύος και τον πρασινισμό, η τεχνολογία των αυτόματων διακοπτών υψηλής τάσης επαναλήφθηκε γρήγορα. Οι διακόπτες κυκλώματος ελάχιστων λαδιών και οι διακόπτες κυκλώματος αέρα έκρηξης έχουν αναβαθμιστεί σταδιακά και οι διακόπτες κυκλώματος εξαφθοριούχου θείου (SF6) έχουν γίνει η κύρια διαμόρφωση πυρήνα του τρέχοντος εξοπλισμού υψηλής τάσης λόγω της εξαιρετικής απόδοσης μόνωσης και κατάσβεσης τόξου.

II. Πλήρης Κατηγορία Διαίρεση Επιπέδων Τάσης Διακοπτών

Σύμφωνα με την ονομαστική τάση λειτουργίας, η βιομηχανία ηλεκτρικής ενέργειας χωρίζει τα συστήματα διανομής σε τρεις κατηγορίες: χαμηλής τάσης, μέσης τάσης και υψηλής τάσης. Οι τρεις τύποι εξοπλισμού έχουν σημαντικές διαφορές στα σενάρια εφαρμογής, τη δομική διαμόρφωση και τα πρότυπα ασφαλείας, προσαρμοσμένα στις ανάγκες των διαφορετικών σεναρίων διανομής ισχύος:

1. Διακόπτης χαμηλής τάσης (LV)

Με ονομαστική τάση λειτουργίας ≤ 1kV, εγκαθίσταται κυρίως στην πλευρά χαμηλής τάσης των μετασχηματιστών διανομής ισχύος και χρησιμοποιείται ευρέως σε τερματικά σενάρια διανομής ισχύος, όπως βιομηχανικά εργαστήρια, εμπορικά κτίρια και κατοικημένες κοινότητες. Είναι υπεύθυνος για τη διανομή της τερματικής ηλεκτρικής ενέργειας και της βασικής προστασίας κυκλώματος, με απλή δομή, άνετη λειτουργία και χαμηλό κόστος συντήρησης.

2. Διακόπτης μέσης τάσης (MV)

Το εύρος ονομαστικής τάσης λειτουργίας είναι 1kV ~ 75kV. Είναι κοινός εξοπλισμός στη βιομηχανική παραγωγή και στους μικρομεσαίους υποσταθμούς. Προσαρμόζεται κυρίως σε γεννήτριες, κυκλώματα τροφοδοσίας, μεγάλους κινητήρες, περιφερειακές γραμμές μεταφοράς και διανομής και άλλο εξοπλισμό, λαμβάνοντας υπόψη την απόδοση διανομής ισχύος και τις δυνατότητες προστασίας από σφάλματα και προσαρμόζεται σε σενάρια μετάδοσης ισχύος μεσαίου επιπέδου.

3. Διακόπτης υψηλής τάσης (HV)

Με ονομαστική τάση λειτουργίας ≥ 75kV, είναι ένας ειδικός εξοπλισμός μεταφοράς και διανομής ισχύος υψηλής τάσης. Σχεδιασμένο για συνθήκες εργασίας υψηλής τάσης, μεγάλου ρεύματος και υψηλού φορτίου, είναι εξοπλισμένο με ένα πλήρες σετ βελτιωμένων συσκευών προστασίας ασφάλειας και εξαρτημάτων παρακολούθησης ακριβείας. Χρησιμοποιείται κυρίως σε σενάρια ισχύος υψηλού κινδύνου και υψηλού φορτίου, όπως μεγάλους υποσταθμούς, σταθμούς ηλεκτροπαραγωγής, υπερεπαρχιακές γραμμές μεταφοράς, πετροχημική βιομηχανία και μεταλλουργική βαριά βιομηχανία και είναι η βασική εγγύηση για τη σταθερή λειτουργία δικτύων ηλεκτρικής ενέργειας υψηλής τάσης.

III. Λεπτομερής επεξήγηση των πλήρων εξαρτημάτων πυρήνα και των λειτουργιών του διακόπτη υψηλής τάσης

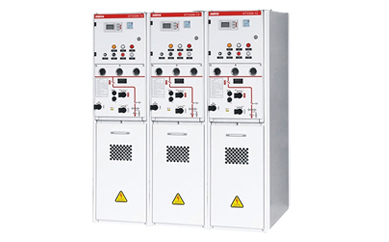

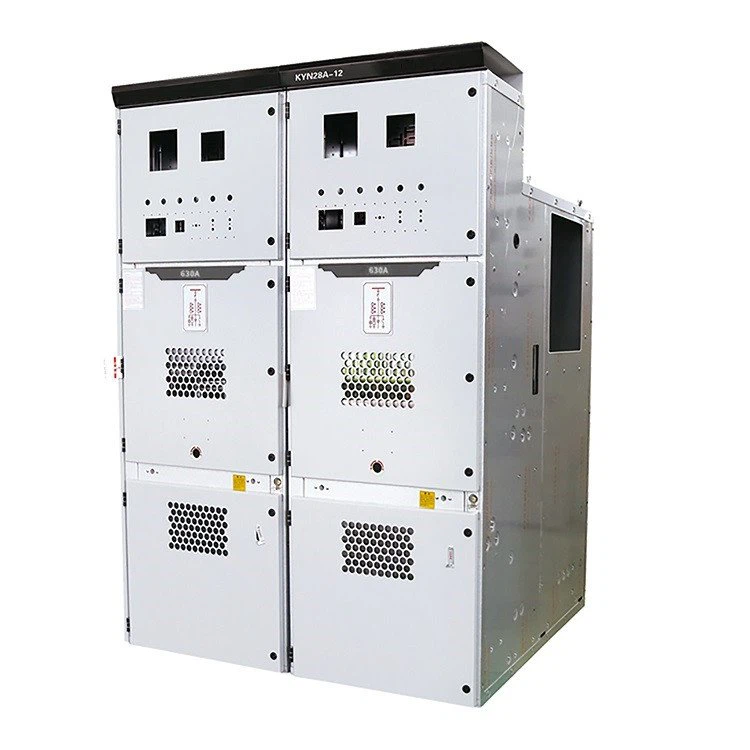

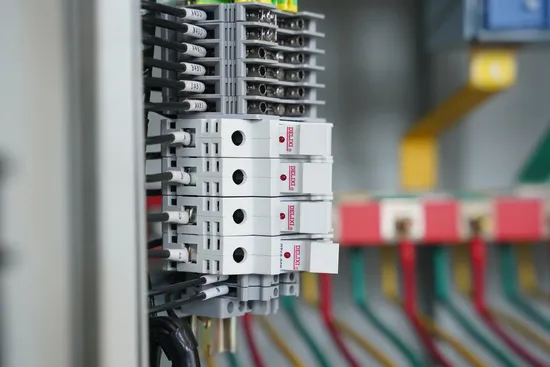

Ο διακόπτης υψηλής τάσης έχει μια αρθρωτή κλειστή δομή ντουλαπιού, η οποία χωρίζεται σε μορφές εσωτερικής και εξωτερικής εγκατάστασης. Το σύνολο αποτελείται από τρεις ενότητες: κύριος εξοπλισμός κύριου κυκλώματος, δευτερεύων εξοπλισμός ελέγχου και παρακολούθησης και εξοπλισμός προστασίας ασφαλείας. Όλα τα εξαρτήματα συνεργάζονται για να δημιουργήσουν ένα πλήρες σύστημα διανομής, προστασίας και παρακολούθησης ισχύος. Οι λειτουργίες των βασικών στοιχείων είναι οι εξής:

1. Διακόπτης κυκλώματος υψηλής τάσης (πυρήνα εκτελεστικό εξάρτημα)

Γνωστός ως η «καρδιά» του συστήματος διανομής υψηλής τάσης, είναι το μόνο βασικό εξάρτημα που μπορεί να ενεργοποιεί και να απενεργοποιεί κυκλώματα με φορτίο και να διακόπτει τα ρεύματα σφάλματος βραχυκυκλώματος. Η ταχύτητα απόκρισης του εξοπλισμού μπορεί να φτάσει τα χιλιοστά του δευτερολέπτου. Όταν προκύψει υπερφόρτωση, βραχυκύκλωμα, διαρροή και άλλα σφάλματα στη γραμμή, μπορεί να διακόψει αμέσως το κύκλωμα σφάλματος, να αποτρέψει την εξάπλωση του σφάλματος και να προστατεύσει τον εξοπλισμό υποστήριξης και ολόκληρη τη γραμμή μεταφοράς. Επί του παρόντος, ο κύριος τύπος είναι ο διακόπτης κυκλώματος SF6, ο οποίος έχει τα πλεονεκτήματα της ισχυρής ικανότητας κατάσβεσης τόξου, της καλής απόδοσης μόνωσης, του χαμηλού ποσοστού αστοχίας και της μεγάλης διάρκειας ζωής, προσαρμογής σε μακροχρόνιες συνθήκες αδιάλειπτης λειτουργίας.

2. Μετασχηματιστές οργάνων (Πυρήνας Παρακολούθησης και Μέτρησης)

Χωρισμένοι σε Μετασχηματιστές Ρεύματος (CT) και Μετασχηματιστές Τάσης (VT), είναι τα "αισθητήρια όργανα" του εξοπλισμού διανομής. Η βασική λειτουργία είναι η μετατροπή υψηλής τάσης και μεγάλου ρεύματος σε τυπικά σήματα χαμηλής τάσης και μικρού ρεύματος. Από τη μία πλευρά, παρέχει ακριβή δεδομένα για τη μέτρηση του οργάνου και την παρακολούθηση δεδομένων ισχύος. Από την άλλη πλευρά, παρέχει σήματα ενεργοποίησης για προστατευτικά ρελέ, πραγματοποιώντας αυτόματη έγκαιρη προειδοποίηση και ενεργοποίηση σφάλματος και διασφαλίζοντας την οπτικοποιημένη και ελεγχόμενη λειτουργία του συστήματος ισχύος.

3. Διακόπτης γείωσης (Πυρήνας Προστασίας Ασφαλείας)

Είναι ένα υποχρεωτικό εξάρτημα ασφαλείας, που χρησιμοποιείται κυρίως σε συνθήκες συντήρησης εξοπλισμού. Μετά το άνοιγμα και την απενεργοποίηση του διακόπτη κυκλώματος και του αποζεύκτη, ο διακόπτης γείωσης μπορεί να δημιουργήσει γρήγορα ένα κύκλωμα γείωσης, να απελευθερώσει πλήρως τα επαγόμενα φορτία και την υπολειπόμενη τάση που απομένει στη γραμμή και τον εξοπλισμό, να εξαλείψει τον κρυφό κίνδυνο λειτουργίας υπό τάση και να εξασφαλίσει πλήρως την προσωπική ασφάλεια του προσωπικού συντήρησης και την ασφάλεια του εξοπλισμού.

4. Μετασχηματιστής Step-Up/Step-Down

Είναι ο μεγαλύτερος και πιο ακριβός εξοπλισμός μετατροπής ισχύος στον εξοπλισμό διανομής. Οι μετασχηματιστές κλιμάκωσης χρησιμοποιούνται κυρίως στο άκρο της μετάδοσης για τη μείωση του ρεύματος μετάδοσης αυξάνοντας την τάση και τη μείωση της απώλειας ισχύος στη μετάδοση μεγάλων αποστάσεων. Οι μετασχηματιστές βαθμιαίας τάσης χρησιμοποιούνται στο τερματικό διανομής ισχύος για τη μετατροπή ηλεκτρικής ενέργειας υψηλής τάσης σε ηλεκτρική ενέργεια χαμηλής τάσης κατάλληλης για βιομηχανικό και πολιτικό εξοπλισμό, πραγματοποιώντας αποτελεσματική μετάδοση και λογική προσαρμογή της ηλεκτρικής ενέργειας.

5. Διακόπτης αποσύνδεσης (Στοιχείο απομόνωσης)

Γνωστός και ως απομονωτής, είναι ένας μηχανικός χειροκίνητος διακόπτης χωρίς λειτουργία κατάσβεσης τόξου και απαγορεύεται αυστηρά η λειτουργία με φορτίο. Η κύρια λειτουργία του είναι να πραγματοποιεί φυσική απομόνωση μεταξύ εξοπλισμού και δικτύου τροφοδοσίας, να σχηματίζει ένα προφανές σημείο διακοπής ισχύος, να παρέχει συνθήκες ασφαλούς λειτουργίας για τη συντήρηση του εξοπλισμού και τη λειτουργία και συντήρηση γραμμής και είναι η βασική συσκευή εγγύησης ασφάλειας για λειτουργία υψηλής τάσης.

6. Προστατευτικό Ρελέ (Ευφυές Εξάρτημα Ελέγχου)

Ο «έξυπνος εγκέφαλος» του συστήματος διανομής μπορεί να παρακολουθεί τις παραμέτρους λειτουργίας όπως η τάση γραμμής, το ρεύμα και η θερμοκρασία σε πραγματικό χρόνο 24 ώρες το 24ωρο και να αναγνωρίζει με ακρίβεια μη φυσιολογικές συνθήκες εργασίας όπως βραχυκύκλωμα, υπερφόρτωση και σφάλμα γείωσης. Μόλις εντοπιστεί ένα σφάλμα, στέλνει αμέσως μια οδηγία για να ενεργοποιήσει τον διακόπτη κυκλώματος για να απενεργοποιηθεί, και ταυτόχρονα σβήνει το τόξο σφάλματος και καταγράφει τα δεδομένα σφάλματος, πραγματοποιώντας γρήγορη απομόνωση και ιχνηλασιμότητα σφάλματος.

7. Busbars (Κανάλι μετάδοσης ηλεκτρικής ενέργειας)

Κατασκευασμένο από αγώγιμα υλικά χαμηλής σύνθετης αντίστασης, είναι το κύριο κανάλι για τη μετάδοση ηλεκτρικής ενέργειας μέσα στον πίνακα διανομής. Είναι υπεύθυνο για τη σύνδεση όλων των εξαρτημάτων του πυρήνα, όπως διακόπτες κυκλώματος, μετασχηματιστές και μετασχηματιστές, διασφαλίζοντας αποτελεσματική και σταθερή μετάδοση ηλεκτρικής ενέργειας στο ερμάριο. Η ποιότητα του υλικού και η διαδικασία εγκατάστασης επηρεάζουν άμεσα τη συνολική απόδοση μετάδοσης του εξοπλισμού διανομής.

8. Ασφαλιστές υπερτάσεων και πλέγμα γείωσης (σύστημα προστασίας από υπέρταση)

Οι απαγωγείς υπερτάσεων είναι ειδικά σχεδιασμένοι για παροδικές κρούσεις υψηλής τάσης, όπως υπέρταση κεραυνού και υπέρταση μεταγωγής. Μπορούν να απορροφήσουν γρήγορα την ενέργεια υπερτάσεων και να αποφύγουν τη διάσπαση υψηλής τάσης των στρωμάτων μόνωσης του εξοπλισμού. το υποστηρικτικό πλέγμα γείωσης αποτελείται από υπόγεια μεταλλικά ηλεκτρόδια και ράβδους γείωσης, τα οποία μπορούν γρήγορα να μεταφέρουν ρεύμα σφάλματος και ρεύμα υπέρτασης στη γη, παρέχοντας διπλή προστασία για τον εξοπλισμό από παροδική ζημιά υψηλής τάσης.

9. Επαφές

Κατάλληλο για βοηθητικά κυκλώματα χαμηλής τάσης κάτω από 1 kV, μπορεί συχνά να ενεργοποιεί και να απενεργοποιεί κυκλώματα ελέγχου και κυκλώματα ισχύος από απόσταση, ελέγχοντας κυρίως φορτία όπως κινητήρες, πυκνωτές και εξοπλισμό φωτισμού. Σε σύγκριση με τους διακόπτες κυκλώματος, οι επαφές έχουν υψηλότερη συχνότητα λειτουργίας και μεγαλύτερη μηχανική ζωή, αλλά δεν διαθέτουν ικανότητα διακοπής σφάλματος υψηλής τάσης και χρησιμοποιούνται μόνο ως βοηθητικά εξαρτήματα ελέγχου χαμηλής τάσης.

IV. Δύο κύριοι τύποι διακοπτών υψηλής τάσης και η σύγκριση των πλεονεκτημάτων και των μειονεκτημάτων τους

Σύμφωνα με τα διαφορετικά μέσα μόνωσης, η βιομηχανία διαιρεί τα συστήματα διανομής υψηλής τάσης σε δύο κατηγορίες: Συσκευές μεταγωγής με μόνωση αέρα (AIS) και διακόπτες με μόνωση αερίου (GIS). Και τα δύο έχουν σημαντικές διαφορές στα σενάρια προσαρμογής, στα χαρακτηριστικά απόδοσης και στο κόστος λειτουργίας και συντήρησης:

1. Αερομονωμένος διακόπτης (AIS)

Με το φυσικό αέρα ως μέσο μόνωσης, είναι ο κύριος τύπος παραδοσιακών συστημάτων διανομής υψηλής τάσης. Τα βασικά του πλεονεκτήματα είναι η απλή δομή, το χαμηλό κόστος, η βολική εγκατάσταση, η διαισθητική διάγνωση σφαλμάτων και η χαμηλή καθημερινή δυσκολία συντήρησης. Τα μειονεκτήματά του είναι ο μεγάλος όγκος του ντουλαπιού, η απόδοση μόνωσης που επηρεάζεται σε μεγάλο βαθμό από το περιβάλλον και η εύκολη υποβάθμιση της μόνωσης σε υγρά, σκονισμένα και μολυσμένα περιβάλλοντα. Είναι κυρίως κατάλληλο για εξωτερικούς συμβατικούς υποσταθμούς και σενάρια διανομής ρεύματος υψηλής τάσης με καλές συνθήκες εργασίας.

2. Συσκευή μεταγωγής με μόνωση αερίου (GIS)

Χρησιμοποιώντας αέριο εξαφθοριούχου θείου υψηλής καθαρότητας (SF6) ως μόνωση και μέσο πυρόσβεσης τόξου, όλα τα ενεργά εξαρτήματα σφραγίζονται στο ντουλάπι με αέριο. Τα βασικά του πλεονεκτήματα είναι το συμπαγές ντουλάπι, η μικρή επιφάνεια δαπέδου, η σταθερή απόδοση μόνωσης, που δεν επηρεάζεται από την εξωτερική σκόνη, την υγρασία και τις δύσκολες καιρικές συνθήκες, την εξαιρετικά υψηλή αξιοπιστία λειτουργίας και το εξαιρετικά χαμηλό ποσοστό αστοχίας. Τα μειονεκτήματά του είναι το υψηλό κόστος εξοπλισμού, η περίπλοκη διαδικασία συντήρησης και οι αυστηρές απαιτήσεις για την απόδοση στεγανοποίησης. Είναι κυρίως κατάλληλο για σενάρια υψηλών προδιαγραφών όπως υποσταθμοί αστικού πυρήνα, κλειστά μηχανοστάσια, σκληρές συνθήκες εργασίας και μετάδοση ισχύος υψηλής πυκνότητας.

V. Συνήθεις βλάβες και τυποποιημένα σχήματα αντιμετώπισης προβλημάτων του διακόπτη υψηλής τάσης

Ο συνολικός ρυθμός αστοχίας του συστήματος διανομής υψηλής τάσης είναι χαμηλός, αλλά η μακροχρόνια λειτουργία, η περιβαλλοντική διάβρωση, η ακατάλληλη λειτουργία και η γήρανση των εξαρτημάτων μπορούν να προκαλέσουν διάφορα σφάλματα. Σε συνδυασμό με την εμπειρία λειτουργίας και συντήρησης πρώτης γραμμής, αυτό το έγγραφο ταξινομεί τις αιτίες σφαλμάτων υψηλής συχνότητας και τυποποιημένες λύσεις, οι οποίες είναι κατάλληλες για καθημερινές εργασίες επιθεώρησης και συντήρησης εξοπλισμού:

1. Η χειρολαβή δεν μπορεί να κλειδωθεί: Προκαλείται ως επί το πλείστον από σκουριά, μπλοκάρισμα, γήρανση του εσωτερικού μηχανισμού ασφάλισης ή αναντιστοιχία πλήκτρων. Μέθοδος επεξεργασίας: Ελέγξτε το ειδικό κλειδί λειτουργίας, καθαρίστε και ξεσκουπίστε τον μηχανισμό ασφάλισης, προσθέστε ειδικό λιπαντικό γράσο και αντικαταστήστε απευθείας τα κατεστραμμένα εξαρτήματα για να εξασφαλίσετε την κανονική λειτουργία του μηχανικού κλειδώματος.

2. Μη φυσιολογικός θόρυβος μέσα στο ντουλάπι: Οι βασικές αιτίες είναι οι ηλεκτρομαγνητικές δονήσεις που προκαλούνται από χαλαρές βίδες στερέωσης της διαχωριστικής πλάκας και τα καλώδια που αγγίζουν την πλάκα στυπιοθλίπτη. Μέθοδος επεξεργασίας: Στερεώστε πλήρως τις βίδες της διαχωριστικής πλάκας του ντουλαπιού και εφαρμόστε στεγανωτικό για να στερεώσετε τη διεπαφή του καλωδίου για να εξαλείψετε τον θόρυβο δόνησης επαφής.

3. Υπερθερμασμένοι σύνδεσμοι καλωδίωσης: Προκαλείται κυρίως από χαλαρά μπουλόνια, μακροχρόνια λειτουργία υπερφόρτωσης και υπερβολική αντίσταση επαφής. Μέθοδος επεξεργασίας: Λειτουργήστε αυστηρά σύμφωνα με το ονομαστικό ρεύμα του εξοπλισμού, στερεώστε όλα τα μπουλόνια καλωδίωσης και αντικαταστήστε έγκαιρα τις γηρασμένες και οξειδωμένες ράβδους και τις αρθρώσεις.

4. Ακατάλληλη δοκιμή μόνωσης και συχνές βλάβες γείωσης: Οι κύριες αιτίες είναι οι ρωγμές, η υγρασία και οι μολυσμένοι μονωτές, που θα οδηγήσουν σε σημαντική πτώση της απόδοσης της μόνωσης. Μέθοδος επεξεργασίας: Αντικαταστήστε τους κατεστραμμένους μονωτές, καθαρίστε τα μονωτικά εξαρτήματα του ντουλαπιού με ειδικά καθαριστικά μόνωσης και στεγνώστε καλά τις υγρές περιοχές για να αποκαταστήσετε την απόδοση της μόνωσης.

5. Μη φυσιολογικό άνοιγμα και κλείσιμο προστατευτικών ρολών: Η παραμόρφωση των παντζουριών, η έλλειψη λαδιού στα κινούμενα μέρη και το μπλοκάρισμα διαφόρων θα οδηγήσει σε αστοχία ανοίγματος και κλεισίματος κανονικά. Μέθοδος επεξεργασίας: Καθαρίστε τα διάφορα στα κινούμενα μέρη, διορθώστε τα παραμορφωμένα παντζούρια, προσθέστε λιπαντικό και ρυθμίστε την ακρίβεια ανοίγματος και κλεισίματος.

6. Σβήσιμο των ενδεικτικών λυχνιών κατάστασης: Οι συνήθεις αιτίες περιλαμβάνουν ζημιά στον λαμπτήρα, καύση ασφάλειας/αντίστασης, κακή επαφή των βοηθητικών διακοπτών και σφάλματα τερματικού διακόπτη. Μέθοδος επεξεργασίας: Αντικαταστήστε τους κατεστραμμένους λαμπτήρες και τις ασφάλειες, καθαρίστε τις επαφές των βοηθητικών διακοπτών και ελέγξτε την κατάσταση λειτουργίας του διακόπτη κυκλώματος στον ακροδέκτη.

7. Ακατάστατη λειτουργία της μονάδας ελέγχου: Οι βασικοί λόγοι είναι οι χαλαρές βίδες του μπλοκ ακροδεκτών και η κακή επαφή του βύσματος ελέγχου. Μέθοδος επεξεργασίας: Στερεώστε όλες τις βίδες ακροδεκτών, επανασυνδέστε και κλειδώστε τη φίσα ελέγχου για να εξασφαλίσετε σταθερή επαφή γραμμής.

VI. Λειτουργίες προστασίας πέντε πυρήνων πρόληψης του διακόπτη υψηλής τάσης (πυρήνας ασφαλείας)

Η λειτουργία αλληλασφάλισης πέντε αποτροπής είναι ο βασικός σχεδιασμός ασφαλείας του συστήματος διανομής υψηλής τάσης, ο οποίος αποτελεί υποχρεωτική τυπική διαμόρφωση στη βιομηχανία. Μπορεί να εξαλείψει μηχανικά μεγάλα ατυχήματα ηλεκτρικού ρεύματος που προκαλούνται από ανθρώπινη κακή λειτουργία και είναι η βασική εγγύηση για την ασφάλεια λειτουργίας υψηλής τάσης:

1. Αποτρέψτε το κλείσιμο με φορτίο: Αφού κλείσει το τρόλεϊ του διακόπτη κυκλώματος στη θέση δοκιμής, η μηχανική κλειδαριά κλειδώνει το καρότσι, το οποίο δεν μπορεί να ωθηθεί στη θέση λειτουργίας ενεργού ρεύματος, εξαλείφοντας το ατύχημα του κλεισίματος με φορτίο.

2. Αποτρέψτε το κλείσιμο με γραμμή γείωσης: Όταν ο διακόπτης γείωσης του ντουλαπιού βρίσκεται στην κλειστή θέση, ο διακόπτης κυκλώματος δεν μπορεί να κλείσει και να ενεργοποιηθεί, αποφεύγοντας βραχυκύκλωμα και έκρηξη που προκαλείται από αναγκαστική μετάδοση ρεύματος χωρίς να αφαιρεθεί η γραμμή γείωσης.

3. Αποτρέψτε την τυχαία είσοδο σε διαστήματα ζωντανής ροής: Όταν ο διακόπτης κυκλώματος βρίσκεται σε κλειστή και ενεργή κατάσταση λειτουργίας, η πίσω πόρτα του ντουλαπιού κλειδώνει από τη μηχανική κλειδαριά και δεν μπορεί να ανοίξει, αποτρέποντας την είσοδο του προσωπικού στην περιοχή ενεργού ρεύματος και την ηλεκτροπληξία.

4. Αποτρέψτε την ανάρτηση της γραμμής γείωσης με ηλεκτρική ενέργεια: Όταν ο διακόπτης κυκλώματος βρίσκεται σε κλειστή και ενεργή κατάσταση λειτουργίας, ο μηχανισμός λειτουργίας του διακόπτη γείωσης είναι κλειδωμένος και δεν μπορεί να κλείσει και να γειωθεί, εξαλείφοντας το σφάλμα βραχυκυκλώματος που προκαλείται από την ανάρτηση της γραμμής γείωσης με ηλεκτρική ενέργεια.

5. Αποτρέψτε το τράβηγμα του μαχαιριού με φορτίο: Όταν ο διακόπτης κυκλώματος βρίσκεται σε κλειστή κατάσταση με φορτίο, το τρόλεϊ δεν μπορεί να μετακινηθεί από τη θέση εργασίας και απαγορεύεται το άνοιγμα του διακόπτη απομόνωσης με φορτίο.

VII. Βασική περίληψη του πλήρους κειμένου

Ο διακόπτης υψηλής τάσης είναι το βασικό πλήρες σύνολο εξοπλισμού διανομής ισχύος για συστήματα ισχύος υψηλής τάσης άνω των 75 kV. Στηριζόμενη στη συντονισμένη εργασία αρθρωτών εξαρτημάτων όπως διακόπτες κυκλώματος, μετασχηματιστές οργάνων, ρελέ και συστήματα γείωσης, ενσωματώνει πέντε βασικές λειτουργίες: διανομή ηλεκτρικής ενέργειας, έλεγχο κυκλώματος, προστασία σφαλμάτων, προστασία ασφάλειας και παρακολούθηση σε πραγματικό χρόνο. Όσον αφορά τις κατηγορίες, χωρίζεται κυρίως σε δύο τύπους: Αερομονωτικά συστήματα διανομής AIS με απλή δομή και βολική λειτουργία και συντήρηση, και ηλεκτρολογικά συστήματα μόνωσης αερίου GIS με σταθερή απόδοση και κατάλληλα για σενάρια υψηλών προδιαγραφών.

Ο εξοπλισμός στο σύνολό του έχει τα χαρακτηριστικά του χαμηλού ποσοστού αστοχίας, της μεγάλης διάρκειας ζωής και της υψηλής αξιοπιστίας και βρίσκεται σε κατάσταση αναμονής λειτουργίας για μεγάλο χρονικό διάστημα. Η βασική του εγγύηση ασφάλειας προέρχεται από τον τυποποιημένο σχεδιασμό αλληλασφάλισης πέντε αποτροπής και τους τέλειους μηχανισμούς προστασίας από υπέρταση, υπερφόρτωση και βραχυκύκλωμα. Τα καθημερινά σφάλματα λειτουργίας προκαλούνται κυρίως από γήρανση εξαρτημάτων, χαλαρή εγκατάσταση, περιβαλλοντική διάβρωση και ακατάλληλη λειτουργία και η πιθανότητα σφάλματος μπορεί να μειωθεί σημαντικά μέσω τακτικής επιθεώρησης και τυποποιημένης λειτουργίας και συντήρησης. Σε τομείς όπως η μεταφορά ηλεκτρικού δικτύου, η βιομηχανική διανομή ηλεκτρικής ενέργειας και η νέα ενέργεια ενέργειας, η σταθερή λειτουργία των συστημάτων διανομής υψηλής τάσης είναι το βασικό θεμέλιο για την ασφαλή, αποτελεσματική και συνεχή λειτουργία ολόκληρου του συστήματος ηλεκτρικής ενέργειας.

VIII. Συχνές ερωτήσεις υψηλής συχνότητας (Γενική βιομηχανία)

Ε1: Ποια είναι η βασική διαφορά μεταξύ του συστήματος διανομής υψηλής τάσης και του εξοπλισμού διανομής χαμηλής τάσης;

A1: Οι βασικές διαφορές έγκεινται στην ονομαστική τάση, το επίπεδο μόνωσης και τη λειτουργική θέση. Ο διακόπτης υψηλής τάσης (≥75kV) διαθέτει πυρόσβεση τόξου υψηλής τάσης, ικανότητα θραύσης βραχυκυκλώματος και προστασία πέντε αποτροπής, που χρησιμοποιείται για τη μετάδοση της κύριας γραμμής. Ο διακόπτης χαμηλής τάσης (≤1kV) χρησιμοποιείται μόνο για τερματική διανομή ισχύος, με απλή δομή και χωρίς προστασία υψηλής τάσης.

Ε2: Πώς να επιλέξετε μεταξύ εξοπλισμού μεταγωγής υψηλής τάσης GIS και AIS;

A2: Επιλέξτε AIS για συμβατικούς εξωτερικούς χώρους, καλές συνθήκες εργασίας και περιορισμένο προϋπολογισμό. επιλέξτε GIS για περιοχές αστικού πυρήνα, κλειστά μηχανοστάσια, σκληρές συνθήκες εργασίας και περιορισμένο χώρο.

Ε3: Μπορεί ο διακόπτης υψηλής τάσης να λειτουργεί συχνά;

A3: Όχι. Απαγορεύεται η συχνή λειτουργία μεταφοράς φορτίων στους διακόπτες κυκλώματος υψηλής τάσης. μόνο οι επαφές χαμηλής τάσης μπορούν συχνά να ενεργοποιούν και να απενεργοποιούν βοηθητικά κυκλώματα, διαφορετικά θα επιταχύνει τη γήρανση του εξοπλισμού και θα προκαλέσει κρυφούς κινδύνους.

Ε4: Μπορεί να απελευθερωθεί χειροκίνητα η λειτουργία πέντε αποτροπής του συστήματος διανομής υψηλής τάσης;

A4: Απαγορεύεται αυστηρά η απελευθέρωσή του χωρίς άδεια. Μόνο το επαγγελματικό προσωπικό χειρισμού και συντήρησης μπορεί να το ξεκλειδώσει προσωρινά σύμφωνα με τις προδιαγραφές κατά τη συντήρηση και μετά τη λήψη μέτρων προστασίας και πρέπει να αποκατασταθεί αμέσως μετά τη λειτουργία.

Ε5: Ποιοι είναι οι κύριοι κίνδυνοι και οι αρχές επεξεργασίας των υπερθερμανθέντων αρμών διακοπτών;

A5: Οι κίνδυνοι περιλαμβάνουν την επιτάχυνση της γήρανσης των εξαρτημάτων, την πρόκληση βραχυκυκλωμάτων και ακόμη και πυρκαγιών. αρχές θεραπείας: έλεγχος φορτίου, στερέωση αρμών, αντικατάσταση παλαιωμένων εξαρτημάτων και εξάλειψη της υπερφόρτωσης.

Ε6: Είναι απαραίτητο να τερματιστεί η λειτουργία για συντήρηση εάν υπάρχει μη φυσιολογικός θόρυβος μέσα στον πίνακα διανομής υψηλής τάσης;

Α6: Ναι. Ο μη φυσιολογικός θόρυβος είναι μια έγκαιρη προειδοποίηση για ανωμαλία του εξοπλισμού. Εάν αφεθεί ανεξέλεγκτο για μεγάλο χρονικό διάστημα, θα προκαλέσει σφάλματα. Είναι απαραίτητο να κλείσετε αμέσως τη λειτουργία για να ελέγξετε και να εξαλείψετε τους κρυφούς κινδύνους πριν συνεχίσετε τη λειτουργία.

Ε7: Ποιοι δείκτες πρέπει να ανιχνεύονται καθημερινά για συσκευές διανομής με μόνωση αερίου SF6;

A7: Ανιχνεύετε τακτικά το αέριο SF6 (πίεση, καθαρότητα, μικρο-νερό) και την αεροστεγανότητα του ντουλαπιού και ελέγχετε την απόδοση της μόνωσης και την ευελιξία μηχανικής λειτουργίας.
