Τριφασικός μετασχηματιστής συνδυασμένων οργάνων εξωτερικού χώρου ξηρού τύπου

Η παγκόσμια επιδίωξη για εξυπνότερα, ασφαλέστερα και πιο ανθεκτικά δίκτυα ηλεκτρικής ενέργειας αναδιαμορφώνει ολόκληρη τη βιομηχανία. Για επιχειρήσεις κοινής ωφελείας και βιομηχανικούς φορείς στις ΗΠΑ, τη Νοτιοανατολική Ασία και τη Γερμανία, η επιλογή του σωστού εξοπλισμού μέτρησης και προστασίας είναι ζωτικής σημασίας. Οι εξωτερικοί τριφασικοί μετασχηματιστές συνδυασμένων οργάνων ξηρού τύπου ξεχωρίζουν ως εξαιρετική επιλογή, ενσωματώνοντας λειτουργίες μέτρησης και προστασίας σε μια στιβαρή συσκευή χωρίς συντήρηση.

Αποστολή Ερώτησης

περιγραφή προϊόντος

Η Ceho είναι κατασκευαστής και προμηθευτής που ειδικεύεται στην προμήθεια εξωτερικού μετασχηματιστή οργάνων τριφασικού ξηρού τύπου. Τα συνδυασμένα πηνία εναλλαγής (CIT) ενσωματώνουν μετασχηματιστές ρεύματος (CTs) και μετασχηματιστές τάσης (VTs) σε μια ενιαία συσκευή. Ο "τριφασικός" σχεδιασμός μπορεί να χειριστεί ταυτόχρονα τριφασική τάση σε συστήματα υψηλής τάσης. Κυρίως, οι προδιαγραφές "dry-type" και "outdoor" σημαίνουν:

Ξηρός τύπος: Χρησιμοποιεί εποξειδική ρητίνη ή άλλα στερεά μονωτικά υλικά αντί για λάδι. Αυτό εξαλείφει τον κίνδυνο διαρροής, πυρκαγιάς ή μόλυνσης του περιβάλλοντος.

Εφαρμογή σε εξωτερικό χώρο: Σχεδιασμένο να αντέχει σε σκληρές περιβαλλοντικές συνθήκες όπως βροχή, σκόνη, ακτινοβολία UV και ακραίες θερμοκρασίες.

Ο συνδυασμένος σχεδιασμός αυτού του μετασχηματιστή παρέχει μια συμπαγή, ασφαλή και εξαιρετικά αξιόπιστη λύση για ακριβή μέτρηση ενέργειας, χρέωση και προστατευτικά ρελέ σε εξωτερικούς υποσταθμούς.

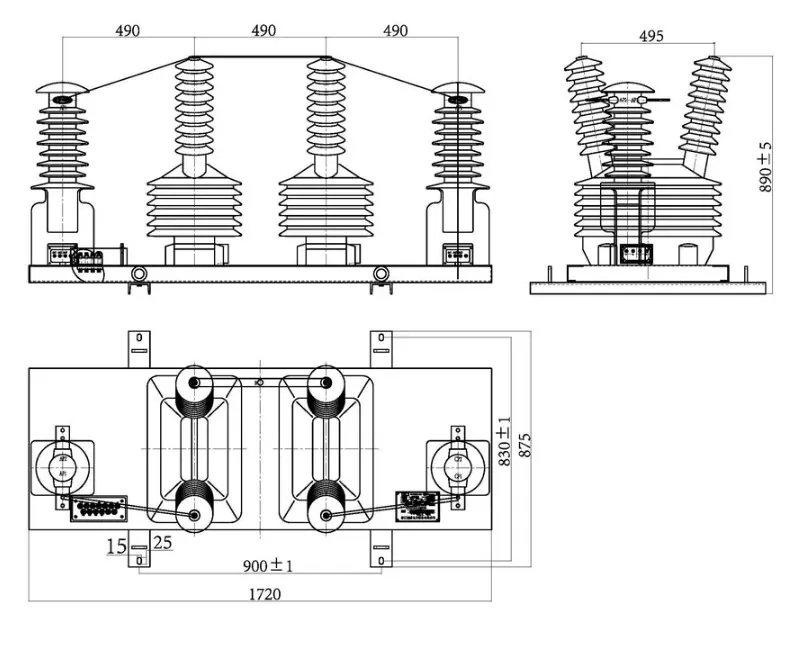

Οριζόντια διάσταση

Αυτός ο τύπος μετασχηματιστή οργάνων συνδυασμένου τάσης και ρεύματος είναι κατάλληλος για συστήματα ισχύος με ονομαστική συχνότητα 50 Hz ή 60 Hz και ονομαστική τάση 10 kV και κάτω, για μέτρηση τάσης, ρεύματος και ενέργειας και προστασία ρελέ.

Ονομαστική αναλογία τάσης (V)	Κατηγορία ακρίβειας και βαθμολογική δευτερεύουσα έξοδος (VA)	Όριο εξόδου (VA)	Ονομαστικό επίπεδο μόνωσης (KV)
6000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	7.2/32/60
10000/100	0,2-2×20 0,5-2×50 1-2×80 3-2×200	2×400	42/12/60

Ονομαστικό πρωτεύον ρεύμα (A)	Ενιαίος λόγος μετασχηματισμού	Κατηγορία ακρίβειας και βαθμολογική δευτερεύουσα έξοδος (VA)			1 s θερμικό ρεύμα (KA)	Αξιολογημένο δυναμικό currnet(KA)
Ονομαστικό πρωτεύον ρεύμα (A)	Ενιαίος λόγος μετασχηματισμού	(0,2)s	0,5 δευτ	0.5	1 s θερμικό ρεύμα (KA)	Αξιολογημένο δυναμικό currnet(KA)
7,5-10-15	7.5	10	10	15	1.0	2.5
10-15-20	10				1.5	3.75
15-20-30	15				2.4	6.0
20-30-40	20,25				3.0	7.5
30-40-50	30				4.5	11
40-50-75	40				8	20
50-75-100	50				9	22.5
75-100-150	75				12	30
100-150-200	100				16	40

Ονομαστικό πρωτεύον ρεύμα (A)	Ενιαίος λόγος μετασχηματισμού	Κατηγορία ακρίβειας και βαθμολογική δευτερεύουσα έξοδος (VA)			1 s θερμικό ρεύμα (KA)	Αξιολογημένο δυναμικό currnet(KA)
		(0,2)s	0,5 δευτ	0.5
150-200-300	150	10	10	15	24	60
200-300-400	200.250				32	80
300-400-500	300				45
400-500-600	400				60	100

Γιατί να μας επιλέξετε;

1. Βελτιωμένη ασφάλεια και περιβαλλοντική συμμόρφωση:

Χωρίς λάδια, χωρίς κίνδυνο: Ο σχεδιασμός ξηρού τύπου εξαλείφει τους κινδύνους πυρκαγιάς που σχετίζονται με τους μετασχηματιστές βυθισμένους στο λάδι, ένα κρίσιμο χαρακτηριστικό ασφάλειας για όλες τις περιοχές.

Φιλικό προς το περιβάλλον: Χωρίς διαρροές πετρελαίου, δεν υπάρχει κίνδυνος για το έδαφος ή τα υπόγεια ύδατα, σύμφωνα με τους αυστηρούς περιβαλλοντικούς κανονισμούς των ΗΠΑ και της Γερμανίας.

2. Ανώτερη ανθεκτικότητα και χαμηλό κόστος συντήρησης:

Αντοχή στις καιρικές συνθήκες: Χρησιμοποιώντας υλικά και επιστρώσεις υψηλής ποιότητας, αντιστέκεται στη διάβρωση, την υγρασία και τη μόλυνση. Αυτό είναι ζωτικής σημασίας για τις παράκτιες περιοχές στη Νοτιοανατολική Ασία και τις βιομηχανικές περιοχές στη Γερμανία.

Χωρίς συντήρηση: Σε αντίθεση με τους μετασχηματιστές βυθισμένους στο λάδι που απαιτούν τακτική δειγματοληψία και συντήρηση, οι μετασχηματιστές ξηρού τύπου δεν απαιτούν ουσιαστικά καμία συντήρηση, μειώνοντας σημαντικά το κόστος του κύκλου ζωής τους.

3. Υψηλή ακρίβεια και αξιοπιστία:

Παρέχει ακριβή δεδομένα μετρήσεων για τιμολόγηση και διαχείριση δικτύου, διασφαλίζοντας ασφάλεια εσόδων για τις εταιρείες ηλεκτρικής ενέργειας.

Αποδίδει εξαιρετικά καλά κάτω από ένα ευρύ φάσμα συνθηκών θερμοκρασίας και φορτίου, εξασφαλίζοντας σταθερή λειτουργία του δικτύου.
