Διακόπτης κενού υψηλής τάσης ZN85 εσωτερικού χώρου

Μπορείτε να είστε σίγουροι ότι αγοράζετε αυτόματο διακόπτη κενού υψηλής τάσης ceho  ZN85 εσωτερικού χώρου από το εργοστάσιό μας. Ο διακόπτης κενού υψηλής τάσης εσωτερικού χώρου της σειράς ZN85-40.5 (εφεξής καλούμενος διακόπτης κυκλώματος) είναι κατάλληλος για συστήματα τριφασικής ισχύος AC 50Hz 3.5k 3.5k/4.V. Ο διακόπτης κενού υψηλής τάσης εσωτερικού χώρου ZN85 χρησιμοποιείται σε βιομηχανικές και μεταλλευτικές επιχειρήσεις, σταθμούς ηλεκτροπαραγωγής, υποσταθμούς και άλλες τοποθεσίες για τη μεταγωγή ρεύματος φορτίου, ρεύματος υπερφόρτωσης και ρεύματος σφάλματος. Ο διακόπτης κυκλώματος και ο μηχανισμός λειτουργίας του υιοθετούν μια κατακόρυφη διάταξη, μειώνοντας αποτελεσματικά το βάθος του διακόπτη κυκλώματος.

Ο τριφασικός διακόπτης και τα σχετικά φορτισμένα μέρη του απομονώνονται με τρεις ανεξάρτητους μονωτικούς κυλίνδρους εποξειδικής ρητίνης για να σχηματίσουν μια σύνθετη μονωτική δομή. Κατά τη διάρκεια της κανονικής λειτουργίας, ο διακόπτης κυκλώματος μπορεί να ικανοποιήσει τις απαιτήσεις του διακένου αέρα και της απόστασης ερπυσμού και το συνολικό μέγεθος μειώνεται σημαντικά. Τα κύρια αγώγιμα εξαρτήματα του κυκλώματος (διακόπτης κενού και δυναμικές/στατικές αγώγιμες συνδέσεις) τοποθετούνται σε μονωτικούς κυλίνδρους με απόσταση φάσεων μόνο 300 mm. Όλες οι ηλεκτρικές συνδέσεις στο κύριο κύκλωμα είναι σταθερές συνδέσεις και οι μονωτικοί κύλινδροι είναι τοποθετημένοι πάνω από το πλαίσιο του διακόπτη.

Στο πλαίσιο του διακόπτη κυκλώματος, τοποθετείται ειδικός μηχανισμός λειτουργίας ελατηρίου. Τα δομικά χαρακτηριστικά του διακόπτη κενού υψηλής τάσης εσωτερικού χώρου ZN85 είναι ιδιαίτερα κατάλληλα για κατακόρυφη διάταξη διακοπτών κυκλώματος. Η αρχή σχεδιασμού του μηχανισμού είναι απλή και η καμπύλη εξόδου και η απόδοση βελτιστοποιούνται σύμφωνα με τα χαρακτηριστικά και τις απαιτήσεις του διακόπτη κενού 33kV/40,5kV.

Η συνολική διάταξη του διακόπτη κενού υψηλής τάσης εσωτερικού χώρου ZN85 είναι λογική, αισθητικά ευχάριστη και απλή. Η συμπαγής δομή, η ευέλικτη λειτουργία, η αξιόπιστη ηλεκτρική απόδοση, η μεγάλη διάρκεια ζωής, η άνετη συντήρηση και η μηχανική δομή χωρίς συντήρηση το καθιστούν ιδανική επιλογή για συχνή λειτουργία και απαιτητικές εφαρμογές ή συνθήκες εργασίας.

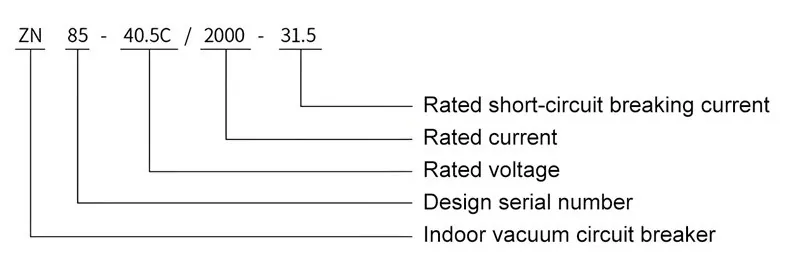

Παράμετροι προϊόντος

Σχετικές σημειώσεις

Κανονικές συνθήκες λειτουργίας:

◆ Θερμοκρασία περιβάλλοντος: κάτω από 40℃; ημερήσια μέση θερμοκρασία: κάτω από 35℃; ελάχιστη θερμοκρασία περιβάλλοντος: -15℃;

◆ Σχετική υγρασία: ημερήσιος μέσος όρος ≤95%; μηνιαίος μέσος όρος ≤90%;

◆ Ημερήσια μέση πίεση υδρατμών ≤2,2 kPa. μηνιαίος μέσος όρος ≤1,8 kPa;

◆ Υψόμετρο: κάτω από 1000μ.

◆ Περιβάλλον: Είναι απαραίτητο να επιβεβαιωθεί ότι δεν υπάρχει εμφανής σκόνη, καπνός, διαβρωτικό ή εύφλεκτο αέριο, ατμός ή ομίχλη αλατιού.

◆ Οι εξωτερικοί κραδασμοί ή οι κινήσεις του εδάφους που επηρεάζουν τα συστήματα διανομής και τον εξοπλισμό ελέγχου είναι αμελητέες.

◆ Το πλάτος ηλεκτρομαγνητικής παρεμβολής που προκαλείται στο δευτερεύον σύστημα δεν πρέπει να υπερβαίνει τα 1,6 kV.

◆ Ειδικές συνθήκες σέρβις: Εάν έχει εγκατασταθεί σε υψόμετρο μεγαλύτερο από 1000 μέτρα, η θερμοκρασία του αέρα περιβάλλοντος υπερβαίνει τις κανονικές συνθήκες λειτουργίας ή είναι εύκολο να συμπυκνωθεί λόγω της υψηλής υγρασίας, επικοινωνήστε μαζί μας για προσαρμογή.
