Τριφασικός μετασχηματιστής συνδυασμένου οργάνου χυτού εποξειδικής ρητίνης

Ως επαγγελματίας κατασκευαστής, η Ceho θα ήθελε να σας παράσχει Τριφασικό Μετασχηματιστή Οργάνων με Χυτό Εποξειδική Ρητίνη. Τα χαρακτηριστικά σχεδιασμού των συνδυασμένων μετασχηματιστών περιλαμβάνουν χωρίς λάδι, μικρογραφία, υψηλή αξιοπιστία και χωρίς συντήρηση. Για παράδειγμα, ο μετασχηματιστής υιοθετεί μόνωση εποξειδικής ρητίνης και χύτευση υπό κενό πλήρως κλειστή εποξειδική ρητίνη υψηλής τάσης, η οποία βελτιώνει την απόδοση μόνωσης και την ασφάλεια του εξοπλισμού. Επιπλέον, τα δευτερεύοντα καλώδια και τα καλώδια του συνδυασμένου μετασχηματιστή συνδέονται χρησιμοποιώντας κουτιά διακλάδωσης σφραγισμένα με μόλυβδο, τα οποία έχουν αντικλεπτικές λειτουργίες και είναι επίσης βολικά για επιτόπια επαλήθευση.

Τεχνικές Παράμετροι

Οι συνδυασμένοι μετασχηματιστές περιλαμβάνουν διάφορους τύπους, όπως συνηθισμένους μετασχηματιστές ρεύματος, μετασχηματιστές ρεύματος τύπου, μετασχηματιστές ρεύματος πολλαπλής βρύσης και μετασχηματιστές ρεύματος με διαφορετικούς λόγους μετασχηματισμού. Ένας μετασχηματιστής κανονικού ρεύματος αποτελείται από ένα πρωτεύον τύλιγμα, ένα δευτερεύον τύλιγμα, έναν πυρήνα και πλαίσιο σιδήρου, ένα περίβλημα, ακροδέκτες καλωδίωσης κ.λπ. Η αρχή λειτουργίας του συνδυασμένου μετασχηματιστή οργάνων είναι παρόμοια με αυτή ενός μετασχηματιστή. Ένας μετασχηματιστής ρεύματος τύπου διαμπερούς δεν έχει πρωτεύον τύλιγμα και παράγει μαγνητική ροή μέσω ενός σύρματος που διέρχεται από τον πυρήνα του σιδήρου, δημιουργώντας έτσι ένα δευτερεύον ρεύμα. Οι μετασχηματιστές ρεύματος πολλαπλής βρύσης αποκτούν πολλαπλούς διαφορετικούς λόγους μετασχηματισμού προσθέτοντας πολλαπλές βρύσες για να ικανοποιήσουν τις απαιτήσεις διαφορετικών ρευμάτων φορτίου. Οι μετασχηματιστές ρεύματος με διαφορετικούς λόγους μετασχηματισμού παρέχουν πολλαπλές ανεξάρτητες περιελίξεις για να καλύψουν τις ανάγκες διαφορετικών αναλογιών μετασχηματισμού και επιπέδων ακρίβειας.

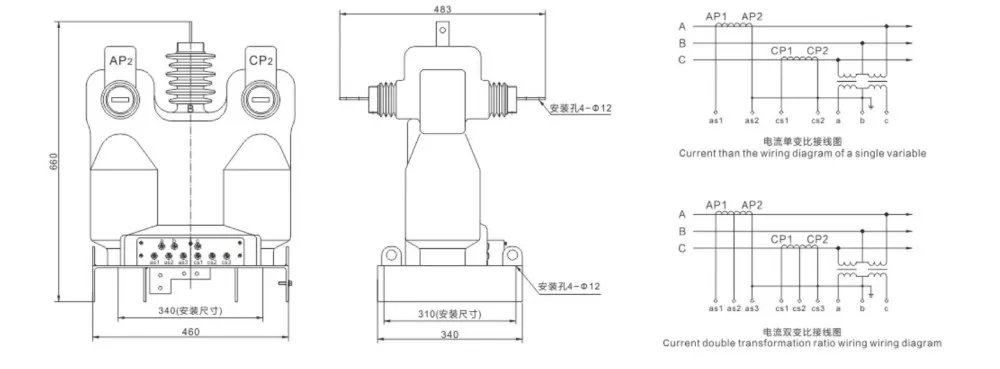

Εξωτερικά σχέδια

Εφαρμογή

Ο τριφασικός μετασχηματιστής οργάνων χύτευσης με χύτευση τριών φάσεων χρησιμοποιούνται ευρέως στη μέτρηση, τη μέτρηση και την προστασία ενέργειας σε συστήματα ισχύος. Για παράδειγμα, σε γραμμές ισχύος 10 kV και γραμμές διακλάδωσης, χρησιμοποιούνται συνδυασμένοι μετασχηματιστές για την εκτίμηση απώλειας γραμμής και για τη μέτρηση της ηλεκτρικής ενέργειας στις πλευρικές γραμμές διακλάδωσης υψηλής τάσης των μετασχηματιστών ισχύος. Επιπλέον, υπάρχει ένα ειδικά σχεδιασμένο κουτί μέτρησης υψηλής τάσης (συνδυασμένος μετασχηματιστής), το οποίο αποτελείται κυρίως από έναν συνδυασμένο μετασχηματιστή και ένα κουτί μετρητών ηλεκτρικής ενέργειας. Έχει τα πλεονεκτήματα της υψηλής ακρίβειας μέτρησης, του μικρού βάρους, της εύκολης εγκατάστασης και της κατά της κλοπής ηλεκτρικής ενέργειας.
