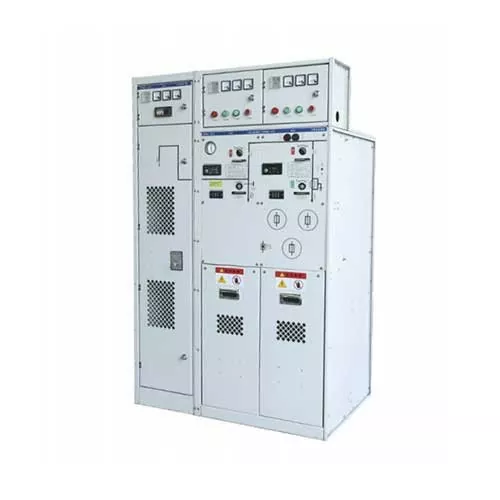

SRM-12 Πλήρως μονωμένος δακτύλιος με αέριο Κύρια μονάδα

Η κύρια μονάδα δακτυλίου πλήρους μόνωσης SRM-12 με αέριο είναι ένας υπερσύγχρονος διακόπτης μέσης τάσης σχεδιασμένος για χρήση σε συστήματα διανομής ηλεκτρικής ενέργειας 12 kV. Αυτό το προϊόν παρέχει αξιόπιστη και αποτελεσματική προστασία, έλεγχο και διανομή ηλεκτρικής ενέργειας. Είναι ιδανικό για εφαρμογές σε αστικά και βιομηχανικά δίκτυα ηλεκτρικής ενέργειας, διασφαλίζοντας την ασφάλεια και τη σταθερότητα του ηλεκτρικού δικτύου.

Δομικά Χαρακτηριστικά

Η κύρια μονάδα δακτυλίου με πλήρη μόνωση αερίου SRM-12 διαθέτει πλήρως μονωμένο σχεδιασμό, ενισχύοντας την ασφάλεια και την αξιοπιστία και αποτρέποντας την τυχαία επαφή με ηλεκτροφόρα μέρη. Η κλειστή δομή παρέχει προστασία από τη σκόνη, την υγρασία και άλλους περιβαλλοντικούς ρύπους, εξασφαλίζοντας μακροχρόνια αντοχή και απόδοση. Ο συμπαγής αρθρωτός σχεδιασμός καθιστά εύκολη την εγκατάσταση και την ενσωμάτωση σε διάφορες διαμορφώσεις διακοπτών. Χρησιμοποιεί αέριο SF6, το οποίο διαθέτει εξαιρετική απόδοση μόνωσης και αξιόπιστη απόδοση κατάσβεσης τόξου. Κατασκευασμένο από στιβαρά υλικά, μπορεί να αντέξει τις σκληρές περιβαλλοντικές συνθήκες και τις μηχανικές καταπονήσεις.

Μέθοδος Εγκατάστασης

1. Προετοιμασία του χώρου: Η τοποθεσία που θα εγκατασταθεί πρέπει να διατηρείται καθαρή, στεγνή και απαλλαγμένη από σκόνη και άλλους ρύπους.

2. Εγκατάσταση: Παρέχουμε βραχίονες και εξαρτήματα στήριξης με τα οποία μπορούμε να τοποθετήσουμε το RMU με ασφάλεια σε μια σταθερή και στιβαρή επιφάνεια.

3. Ηλεκτρική σύνδεση: Συνδέστε τα εισερχόμενα και εξερχόμενα καλώδια στους καθορισμένους ακροδέκτες, οι οποίοι πρέπει να συνδεθούν σταθερά και αυτή η διαδικασία πρέπει να πραγματοποιήσει σωστές ηλεκτρικές συνδέσεις σύμφωνα με το συνημμένο διάγραμμα καλωδίωσης.

4. Γείωση: Βεβαιωθείτε ότι το RMU είναι σωστά γειωμένο, διαφορετικά μπορεί να υπάρχει κίνδυνος ηλεκτροπληξίας. Συνδέστε τον ακροδέκτη γείωσης στο δίαυλο γείωσης του πίνακα διανομής ή του εξοπλισμού διανομής.

5. Δοκιμή: Μετά την εγκατάσταση, θα πραγματοποιηθεί δοκιμή αντίστασης μόνωσης και συνέχειας για να ελεγχθεί εάν η εγκατάσταση είναι σωστή και η λειτουργία είναι κανονική. Συνιστούμε να εκτελείτε εργασίες ανοίγματος και κλεισίματος πολλές φορές για να επαληθεύσετε τη λειτουργία.

Τεχνικές Προδιαγραφές

Περιβαλλοντικές Συνθήκες

1. Θερμοκρασία περιβάλλοντος: όχι υψηλότερη από +40 ºC, όχι μικρότερη από -15 ºC (στους -30 ºC για να επιτρέπεται η αποθήκευση και η μεταφορά).

2. Υψόμετρο: δεν υπερβαίνει τα 1000μ.

3. Ένταση σεισμού: όχι μεγαλύτερη από 8 μοίρες.

4. Πίεση ανέμου:≤700pa

5. Χωρίς πυρκαγιά, κίνδυνο έκρηξης, σοβαρή βρωμιά, χημική διάβρωση, καθώς και σημεία έντονων κραδασμών
