Ποιες είναι οι βασικές τεχνολογίες και οι πρακτικές εφαρμογές του σταθερού διακόπτη χαμηλής τάσης GGD;

Ποιες είναι οι βασικές τεχνολογίες και οι πρακτικές εφαρμογέςΣταθερός διακόπτης χαμηλής τάσης GGD;

Επίσημος ορισμός: Ο πίνακας διανομής χαμηλής τάσης GGD AC είναι στάνταρεσωτερικός σταθερός πλήρης διακόπτης AC χαμηλής τάσηςσχεδιάστηκε και κατασκευάστηκε σύμφωνα με τα εθνικά πρότυπα για πλήρεις συσκευές διανομής χαμηλής τάσης. Εφαρμόζεται σε συστήματα διανομής χαμηλής τάσης συχνότητας ισχύος, υιοθετώντας ένα πλήρως κλειστό επιδαπέδιο ερμάριο και μια σταθερή δομή ηλεκτρικής εγκατάστασης. Χρησιμοποιείται κυρίως για διανομή ισχύος χαμηλής τάσης, μέτρηση ηλεκτρικής ενέργειας, προστασία γραμμής, αντιστάθμιση άεργου ισχύος και έλεγχο κυκλώματος. Είναι η πιο ώριμη και ευρέως εφαρμοσμένη τυποποιημένη βασική συσκευή διανομής ηλεκτρικής ενέργειας χαμηλής τάσης στους τομείς της βιομηχανικής παραγωγής, της κατασκευής κτιρίων, της δημοτικής υποστήριξης και της διανομής νέας ενέργειας στην Κίνα.

Ως βασικός εξοπλισμός στο τερματικό των συστημάτων μεταφοράς και διανομής ηλεκτρικής ενέργειας, οι διακόπτες χαμηλής τάσης καθορίζουν άμεσα την ασφάλεια, τη σταθερότητα και την ποιότητα τροφοδοσίας ολόκληρου του συστήματος διανομής. Με ώριμη μηχανική δομή, σταθερή απόδοση λειτουργίας, ισχυρή περιβαλλοντική προσαρμοστικότητα και εξαιρετική απόδοση μηχανικού κόστους, ο σταθερός διακόπτης χαμηλής τάσης GGD είναι εδώ και καιρό ο βασικός βασικός τύπος ντουλαπιών για νέες κατασκευές, ανακαίνιση και επέκταση έργων διανομής ηλεκτρικής ενέργειας. Αυτό το έγγραφο επεξεργάζεται συστηματικά το πλήρες σύνολο βασικών γνώσεων του εξοπλισμού GGD από τις διαστάσεις της ερμηνείας του μοντέλου, της δομικής τεχνολογίας, της αρχής σχεδιασμού, των λειτουργικών τύπων ντουλαπιών, της σύνθεσης κυκλώματος, των διαφορών επιλογής μοντέλων, της προσαρμογής σεναρίου, της εγκατάστασης, της λειτουργίας και συντήρησης και κοινών βλαβών. Με δημοφιλή διατύπωση και ισχυρή πρακτικότητα, μπορεί να χρησιμοποιηθεί ως αναφορά για επαγγελματική μάθηση, επιλογή εξοπλισμού, επιτόπου κατασκευή, αποδοχή εξοπλισμού και καθημερινή λειτουργία και συντήρηση.

I. Ερμηνεία Μοντέλου και Τοποθέτηση Προϊόντος

Τα τρία γράμματα του GGD αντιστοιχούν στα βασικά δομικά και λειτουργικά χαρακτηριστικά του εξοπλισμού, χρησιμεύοντας ως βασική βάση για τη διάκριση των τύπων ντουλαπιών και την κρίση των εφαρμογών εξοπλισμού στη βιομηχανία διανομής ηλεκτρικής ενέργειας χαμηλής τάσης. Κάθε γράμμα ορίζει τα σχεδιαστικά χαρακτηριστικά και τα όρια εφαρμογής του εξοπλισμού.

Το πρώτο γράμμα "G" αντιπροσωπεύει μια πλήρως κλειστή μεταλλική δομή ντουλαπιού. Ο εξοπλισμός υιοθετεί ένα ολοκληρωμένο σχέδιο κλειστού ντουλαπιού, διαφορετικό από τα ανοιχτά στηρίγματα διανομής ισχύος και τα απλά ανοιχτά κουτιά διανομής. Διαθέτει πλήρεις λειτουργίες πρόληψης σκόνης, πρόληψης ξένων ουσιών και πρόληψης τυχαίας επαφής, σύμφωνα με τα πρότυπα προστασίας ασφαλείας των τυπικών αιθουσών διανομής ρεύματος. Ισχύει μόνο για τυποποιημένα σενάρια διανομής ρεύματος σε εσωτερικούς χώρους και δεν χρησιμοποιείται για προσωρινή απλή διανομή ρεύματος.

Το δεύτερο γράμμα "G" αντιπροσωπεύει τη σταθερή δομή εγκατάστασης, η οποία είναι το πιο χαρακτηριστικό χαρακτηριστικό του GGD. Όλα τα κύρια και δευτερεύοντα ηλεκτρικά εξαρτήματα στο ερμάριο είναι βιδωμένα και στερεωμένα στις φέρουσες δοκούς του ερμαρίου, χωρίς κινητές μηχανικές κατασκευές όπως έλξη, πώμα, ολίσθηση και ελατήρια. Αυτή η δομή εγκαταλείπει την άνεση της συντήρησης σε απευθείας σύνδεση, με αντάλλαγμα υψηλότερη δομική ακαμψία, ισχυρότερη αντίσταση κρούσης βραχυκυκλώματος και πιο σταθερή μακροπρόθεσμη κατάσταση λειτουργίας, προσαρμοσμένη στις απαιτήσεις αδιάλειπτης λειτουργίας 7×24 ωρών των βιομηχανικών σεναρίων.

Το γράμμα "D" αντιπροσωπεύει το ειδικό χαρακτηριστικό κατανομής ισχύος. Ο εξοπλισμός είναι καθαρά προσανατολισμένος στις λειτουργίες διανομής ισχύος, εστιάζοντας στη μετάδοση, διανομή, μέτρηση και προστασία ηλεκτρικής ενέργειας χαμηλής τάσης ισχύος-συχνότητας. Δεν υποστηρίζει ειδικές λειτουργίες ελέγχου, όπως ρύθμιση ταχύτητας μεταβλητής συχνότητας και αυτόματο έλεγχο προγράμματος, που χρησιμεύει ως μια καθαρή συσκευή υποστήριξης μετάδοσης ισχύος.

Σύνοψη θέσης πυρήνα προϊόντος: Το GGD είναι ένας τυποποιημένος κύριος πίνακας διανομής χαμηλής τάσης με επιδαπέδιο τύπο εσωτερικού χώρου, πλήρως σταθερή δομή, ισχυρή προσαρμοστικότητα σε μεγάλο ρεύμα, σταθερή λειτουργία και υψηλή καθολικότητα. Χρησιμοποιείται κυρίως ως βασικός βασικός εξοπλισμός παροχής ενέργειας για βιομηχανικά, κτίρια, δημοτικά και νέα συστήματα διανομής ενέργειας.

II. Δομή ντουλαπιού, τεχνολογία κατασκευής και υποκείμενη λογική σχεδίασης

1. Συνολική δομή πλαισίου και βασικά πλεονεκτήματα

Ο διακόπτης GGD υιοθετεί μια συναρμολογημένη δομή πλαισίου προφίλ, διαφορετική από τα παραδοσιακά ντουλάπια με πλήρη συγκόλληση. Ο εξοπλισμός συναρμολογείται από ειδικές κολώνες, δοκούς και κάθετες δοκούς μέσω μπουλονιών, αποφεύγοντας αποτελεσματικά την παραμόρφωση του ντουλαπιού, την ανομοιόμορφη τάση και την παραμόρφωση του πλαισίου που προκαλείται από την τεχνολογία πλήρους συγκόλλησης, με υψηλή ακρίβεια διαμόρφωσης και καλή δομική συνέπεια. Ακολουθώντας τη σχεδιαστική λογική της «προστασίας φέροντος πλαισίου και περιβλήματος πλακών», όλα τα φορτία των ζυγών, των διακοπτών και των καλωδίων φέρουν το πλαίσιο προφίλ υψηλής αντοχής, ενώ οι εξωτερικές πλάκες αναλαμβάνουν μόνο λειτουργίες κλειστής προστασίας και απομόνωσης σκόνης. Δεν θα εμφανιστεί παραμόρφωση του πλαισίου, κακό κλείσιμο της πόρτας ή μετατόπιση και χαλάρωση εξαρτημάτων κατά τη μακροχρόνια λειτουργία, διασφαλίζοντας υψηλή δομική αντοχή.

2. Πρακτικές Λειτουργίες Τεχνολογίας Υλικών και Επιφανειών ντουλαπιών

Το ερμάριο είναι κατασκευασμένο από υψηλής ποιότητας χαλύβδινες πλάκες ψυχρής έλασης, με φέροντα πλαίσια με πυκνό πυρήνα για τη βελτίωση της συνολικής φέρουσας ικανότητας και της αντοχής στη μηχανική κρούση. Η επιφάνεια του ντουλαπιού υιοθετεί τεχνολογία βιομηχανικής ηλεκτροστατικής ψεκασμού σκόνης, η οποία δεν είναι απλώς για διακόσμηση εμφάνισης, αλλά έχει πολλαπλά πρακτικά προστατευτικά αποτελέσματα: πρώτον, προστασία μόνωσης για να εμποδίσει την αγωγιμότητα διαρροής του μεταλλικού κελύφους και να μειώσει τους κινδύνους ηλεκτροπληξίας. Δεύτερον, αντιδιαβρωτική και πρόληψη σκουριάς για προσαρμογή στο περίπλοκο περιβάλλον των δωματίων διανομής ηλεκτρικής ενέργειας με υγρασία, κακό αερισμό και συσσώρευση σκόνης και καθυστέρηση γήρανσης του ντουλαπιού. Τρίτον, αντίσταση καύσης τόξου για αντίσταση στα τόξα που δημιουργούνται από βραχυκυκλώματα δευτερεύουσας σημασίας και περιορίζουν την επέκταση σφάλματος. Εν τω μεταξύ, όλα τα μεταλλικά εξαρτήματα, συμπεριλαμβανομένων των πλαισίων ντουλαπιών, των κινητών θυρών και των αποσπώμενων πλαϊνών πλακών συνδέονται με το ενοποιημένο σύστημα γείωσης μέσω ειδικών καλωδίων γείωσης για να σχηματίσουν ένα σύστημα ισοδυναμικής προστασίας πλήρους εύρους και να εξαλείψουν τους κινδύνους ηλεκτρικής ενέργειας από στατική συσσώρευση και κέλυφος.

3. Βασική Αρχή Ασφάλειας Εσωτερικής Τετραζωνικής Φυσικής Απομόνωσης

Το ντουλάπι GGD υιοθετεί μια τυποποιημένη ανεξάρτητη διάταξη φυσικών διαμερισμάτων τεσσάρων ζωνών, η οποία είναι ο βασικός σχεδιασμός ασφαλείας του εξοπλισμού. Στοχεύει στην απομόνωση σφαλμάτων, το μπλοκάρισμα τόξων και την υλοποίηση ζωνωμένης προστασίας, αποτρέποντας τα τοπικά σφάλματα να προκαλέσουν παράλυση του πλήρους θάλαμου.

Top Busbar Room: Ως η περιοχή πυρήνα με την υψηλότερη ενέργεια σε ολόκληρο το ντουλάπι, περικλείεται ανεξάρτητα και διαρρυθμίζεται με κύριες ράβδους, ουδέτερα καλώδια και προστατευτικές ράβδους γείωσης, πλήρως εξοπλισμένα με μονωτικά χωρίσματα και περιβλήματα. Μπορεί να αποτρέψει αποτελεσματικά τα βραχυκυκλώματα φάσης προς φάση ζυγού που προκαλούνται από τόξο κάτω διακόπτη, σφάλματα καλωδίου και πτώση ξένων ουσιών, να περιορίσει τα μεγάλα ηλεκτρικά σφάλματα στην επάνω περιοχή και να προστατεύσει όλους τους κατώτερους κλάδους ισχύος από αστοχία.

Δωμάτιο με μεσαία ηλεκτρικά στοιχεία: Εγκαθιστά κεντρικά κύρια ηλεκτρικά εξαρτήματα όπως διακόπτες κυκλώματος, μετασχηματιστές και επαφές. Η κεντρική διάταξη εξασφαλίζει ομοιόμορφη καταπόνηση, αποφεύγοντας τον συντονισμό και τη μετατόπιση του εξοπλισμού κατά τη λειτουργία μεγάλου ρεύματος. Η σταθερή εγκατάσταση βιδώματος εξαλείφει τα κενά στις ηλεκτρικές επαφές, μειώνοντας σημαντικά την πιθανότητα σφαλμάτων υψηλής συχνότητας όπως εικονική σύνδεση, υπερθέρμανση και καύση.

Κάτω Cable Δωμάτιο: Αποκλειστικός ανεξάρτητος χώρος για τοποθέτηση, πτύχωση και στερέωση εισερχόμενων και εξερχόμενων καλωδίων, πραγματοποίηση φυσικής απομόνωσης μεταξύ κυκλωμάτων καλωδίων και ζυγών υψηλής τάσης. Αποφεύγει αποτελεσματικά τη γείωση του διαύλου και τα σφάλματα βραχυκυκλώματος που προκαλούνται από τη γήρανση της μόνωσης του καλωδίου και τη φθορά του περιβλήματος, διαχωρίζει την ισχυρή και ασθενή καλωδίωση ρεύματος, επιτυγχάνει καθαρά και καθαρά κυκλώματα και διευκολύνει τη μετέπειτα συντήρηση και αντιμετώπιση προβλημάτων.

Περιοχή λειτουργίας οργάνων μπροστινής πόρτας: Τακτοποιεί μόνο δευτερεύοντα εξαρτήματα ασθενούς ρεύματος όπως όργανα, ενδεικτικές λυχνίες, κουμπιά λειτουργίας και διακόπτες μεταφοράς, πραγματοποιώντας αυστηρή φυσική απομόνωση μεταξύ ισχυρών και αδύναμων ρευμάτων. Οι χειριστές δεν χρειάζεται να έρχονται σε επαφή με ηλεκτροφόρα κυκλώματα υψηλής τάσης κατά την καθημερινή επιθεώρηση, την προβολή παραμέτρων και τη λειτουργία του εξοπλισμού, αποφεύγοντας ουσιαστικά τους προσωπικούς κινδύνους ηλεκτροπληξίας και βελτιώνοντας την ασφάλεια λειτουργίας.

4. Τρόποι καλωδίωσης εισόδου και εξόδου και προσαρμογή σεναρίου

Από κάτω προς τα μέσα και από κάτω προς τα έξω: Η βιομηχανική τυπική λειτουργία mainstream, κατάλληλη για τους περισσότερους χώρους διανομής ρεύματος με καλωδίωση τάφρου. Τα καλώδια εισέρχονται στο ερμάριο από τάφρους εδάφους με κρυφή, τακτοποιημένη και ασφαλή καλωδίωση, που ισχύουν για τα περισσότερα συμβατικά σενάρια διανομής ηλεκτρικής ενέργειας, όπως εργοστάσια, κτίρια και οικιστικές κοινότητες.

Top-in και top-out: Προσαρμόστε σε χώρους διανομής ρεύματος με διάταξη γέφυρας πλήρους κορυφής, που χρησιμοποιούνται κυρίως για πολυώροφα μηχανοστάσια και εργαστήρια με κεντρική καλωδίωση γεφυρών, με μικρότερη κάμψη καλωδίων, χαμηλή απώλεια γραμμής και ομαλή καλωδίωση.

Top-in bottom-out και bottom-in top-out: Ειδικοί προσαρμοστικοί τρόποι λειτουργίας, που εφαρμόζονται κυρίως σε ειδικές συνθήκες εργασίας, όπως ανακαίνιση παλιού χώρου διανομής ρεύματος, επέκταση κυκλώματος και περιορισμένη επιτόπια καλωδίωση, με υψηλή ευελιξία.

III. Λογική κατανομής ισχύος και σενάρια εφαρμογής διαφόρων λειτουργικών ντουλαπιών GGD

Ένα πλήρες σύστημα διανομής ισχύος χαμηλής τάσης κατασκευάζεται συνδυάζοντας πολλαπλά λειτουργικά ερμάρια GGD. Όλα τα ερμάρια εκτελούν τα αντίστοιχα καθήκοντά τους και συνεργάζονται μεταξύ τους για να σχηματίσουν ένα πλήρες σύστημα διανομής ενέργειας που ενσωματώνει πρόσβαση ισχύος, διανομή φορτίου, προστασία σφαλμάτων, βελτιστοποίηση ενεργειακής απόδοσης και μέτρηση ισχύος.

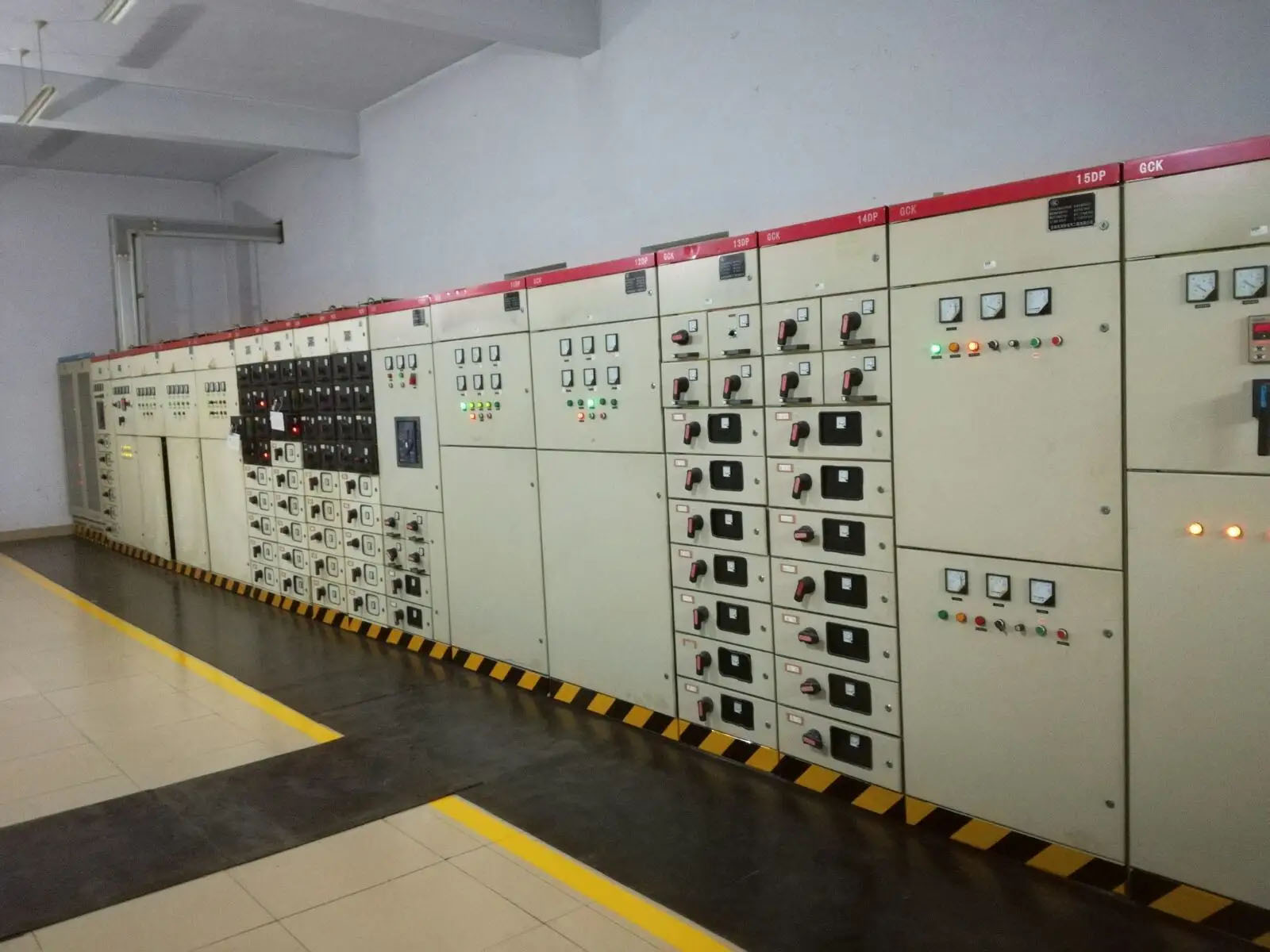

1. Εισερχόμενο ερμάριο (System Main Power Gatew

Το εισερχόμενο ερμάριο είναι η κύρια είσοδος ρεύματος ολόκληρου του συστήματος διανομής ισχύος χαμηλής τάσης, εξοπλισμένο με γενικό διακόπτη κυκλώματος για να αναλάβει τις λειτουργίες της κύριας μεταγωγής του συστήματος και της προστασίας πρωτεύοντος σφάλματος. Η ισχύς εξόδου από τον επάνω μετασχηματιστή έχει πρόσβαση στο εισερχόμενο ερμάριο, σταθεροποιημένο και προστατευμένο από τον κύριο διακόπτη κυκλώματος και στη συνέχεια μετατρέπεται σε όλα τα πίσω λειτουργικά ερμάρια. Ο εξοπλισμός ενσωματώνει πολλαπλές λειτουργίες προστασίας όπως υπερφόρτωση, βραχυκύκλωμα, υπόταση και απώλεια φάσης και μπορεί να σταματήσει αμέσως για να διακόψει την τροφοδοσία σε περίπτωση σοβαρών σφαλμάτων του συστήματος για να προστατεύσει τις πίσω γραμμές και τον εξοπλισμό. Ένα ενιαίο σύστημα τροφοδοσίας είναι εξοπλισμένο με ένα εισερχόμενο ερμάριο, ενώ ένα σύστημα πλεονάζοντος τροφοδοτικού διπλού κυκλώματος απαιτεί δύο εισερχόμενα ερμάρια που ταιριάζουν με ένα ντουλάπι γραβάτα.

2. Εξερχόμενο ερμάριο (Τερματικός διανομής φορτίου)

Ως βασικός εξοπλισμός διακλάδωσης του συστήματος διανομής ηλεκτρικής ενέργειας, το εξερχόμενο ερμάριο χωρίζει την κύρια παροχή ρεύματος σε πολλαπλούς ανεξάρτητους κλάδους για να προσαρμόζεται σε διαφορετικά φορτία, όπως εξοπλισμός ισχύος, συστήματα φωτισμού και εγκαταστάσεις γραφείου. Υιοθετώντας την ανεξάρτητη λογική διανομής ισχύος ενός κυκλώματος με μία προστασία, η προστασία κάθε κλάδου είναι ανεξάρτητη μεταξύ τους. Μόνο η ελαττωματική διακλάδωση ενεργοποιείται σε περίπτωση υπερφόρτωσης, βραχυκυκλώματος ή διαρροής ενός μόνο κλάδου, χωρίς να επηρεάζεται η συνολική τροφοδοσία του συστήματος, επιτυγχάνοντας ακριβή απομόνωση σφαλμάτων και διευκολύνοντας την ταχεία αντιμετώπιση προβλημάτων και ανάκτηση ισχύος.

3. Θάλαμος αντιστάθμισης άεργου ισχύος (Πυρήνας βελτιστοποίησης ενεργειακής απόδοσης συστήματος)

Τα βιομηχανικά σενάρια έχουν υψηλή αναλογία κινητήρων και επαγωγικού εξοπλισμού, που παράγουν μεγάλη απώλεια άεργου ισχύος κατά τη λειτουργία, οδηγώντας σε χαμηλό συντελεστή ισχύος δικτύου, αυξημένη πτώση τάσης γραμμής, επιδεινωμένη θέρμανση εξοπλισμού και χρεώσεις συντελεστή ισχύος από τα γραφεία παροχής ρεύματος, αυξάνοντας το κόστος κατανάλωσης ενέργειας της επιχείρησης. Ο πίνακας αντιστάθμισης άεργου ισχύος αλλάζει αυτόματα τις συστοιχίες πυκνωτών σύμφωνα με τις αλλαγές φορτίου δικτύου σε πραγματικό χρόνο για να αντισταθμίσει δυναμικά την άεργη ισχύ του συστήματος, να σταθεροποιήσει την τάση δικτύου, να μειώσει την απώλεια γραμμής και να βελτιώσει την απόδοση χρήσης ενέργειας. Για αρμονικές συνθήκες εργασίας με μετατροπείς εντατικής συχνότητας και εξοπλισμό υψηλής συχνότητας, πρέπει να εγκατασταθούν αντιδραστήρες για την καταστολή των αρμονικών και την πρόληψη της εξάντλησης του εξοπλισμού αντιστάθμισης.

4. Ερμάριο γραβάτα (πυρήνας αδιάλειπτης παροχής ρεύματος διπλής ισχύος)

Το ντουλάπι γραβάτας εφαρμόζεται ειδικά σε συστήματα πλεονάζουσας τροφοδοσίας υψηλής αξιοπιστίας με διπλές γραμμές εισόδου και διπλούς διαύλους. Υπό κανονικές συνθήκες λειτουργίας, τα δύο τμήματα των ζυγών τροφοδοτούνται ανεξάρτητα από δύο εισερχόμενα ερμάρια και το ντουλάπι δεσίματος παραμένει ανοιχτό. Όταν κάποιο εισερχόμενο τροφοδοτικό αστοχεί ή διακόπτεται, το ντουλάπι δεσμών κλείνει αυτόματα ή χειροκίνητα και το κανονικό τροφοδοτικό τροφοδοτεί με ρεύμα και τα δύο τμήματα της ράβδου για να αποφευχθεί η διακοπή ρεύματος μεγάλης περιοχής. Χρησιμοποιείται ευρέως σε βασικά σενάρια με υψηλές απαιτήσεις για συνέχεια τροφοδοσίας, όπως νοσοκομεία, μεγάλα εμπορικά κέντρα, δωμάτια δεδομένων, γραμμές βιομηχανικής παραγωγής και συστήματα διανομής ηλεκτρικής ενέργειας πυρκαγιάς.

5. Ερμάριο μέτρησης (Ειδικός Εξοπλισμός Διακανονισμού Ισχύος)

Ο πίνακας μέτρησης είναι ένα ειδικό τυποποιημένο ερμάριο υπό την επίβλεψη τμημάτων παροχής ρεύματος. Η δομή του ντουλαπιού, η διαμόρφωση των εξαρτημάτων και η τεχνολογία καλωδίωσης συμμορφώνονται αυστηρά με τις προδιαγραφές αποδοχής τροφοδοσίας ρεύματος. Το ερμάριο είναι ειδικά εξοπλισμένο με μετασχηματιστές μέτρησης και έξυπνους μετρητές ηλεκτρικής ενέργειας για την ακριβή συλλογή και μέτρηση της συνολικής κατανάλωσης ενέργειας του συστήματος, χρησιμεύοντας ως νομική βάση για τη διευθέτηση των χρεώσεων ηλεκτρικής ενέργειας. Το ερμάριο υποστηρίζει έλεγχο στεγανοποίησης μολύβδου και απαγορεύεται η ιδιωτική καλωδίωση και η τροποποίηση του εξοπλισμού για να διασφαλιστεί η συμμόρφωση, ακριβής και ανιχνεύσιμη μέτρηση ισχύος.

IV. Βασικές Αρχές Πρωτευόντων και Δευτερευόντων Κυκλωμάτων

1. Πρωτεύον κύριο κύκλωμα

Το πρωτεύον κύριο κύκλωμα είναι το κύριο κανάλι ισχυρού ρεύματος του συστήματος, που περιλαμβάνει κυρίως κύριες ράβδους, ζυγούς διακλάδωσης, κύριες επαφές διακοπτών κυκλώματος, εισερχόμενα και εξερχόμενα καλώδια και ακροδέκτες καλωδίωσης φορτίου. Η βασική του λειτουργία είναι να μεταδίδει και να διανέμει ηλεκτρική ενέργεια υψηλής ισχύος, συνδέοντας απευθείας τα τερματικά φορτία, προσδιορίζοντας τη συνολική χωρητικότητα τροφοδοσίας και την αντίσταση βραχυκυκλώματος του ντουλαπιού. Η σταθερή δομή του GGD εξασφαλίζει σταθερή στερέωση των αγώγιμων εξαρτημάτων χωρίς κινητά κενά απόφραξης και σταθερή αντίσταση επαφής. Δεν είναι επιρρεπής σε υπερθέρμανση, εικονική σύνδεση και καύση κατά τη μακροχρόνια λειτουργία υψηλού ρεύματος, με εξαιρετική αντίσταση τόξου και αντοχή σε κρούση βραχυκυκλώματος, προσαρμοζόμενη στη μακροχρόνια λειτουργία σταθερής κατάστασης των κύριων κυκλωμάτων μεγάλου ρεύματος.

2. Δευτερεύον κύκλωμα ελέγχου

Το δευτερεύον κύκλωμα ελέγχου είναι ένα βοηθητικό σύστημα χαμηλής τάσης ασθενούς ρεύματος που υποστηρίζει το πρωτεύον κύκλωμα. Δεν μεταδίδει απευθείας ηλεκτρική ενέργεια υψηλής ισχύος και οι βασικές λειτουργίες του είναι η παρακολούθηση, η προστασία, ο έλεγχος και η έγκαιρη προειδοποίηση. Περιλαμβάνει κυρίως τέσσερις λειτουργίες: συλλογή δεδομένων λειτουργίας σε πραγματικό χρόνο, όπως τάση, ρεύμα και κατανάλωση ενέργειας. ανατροφοδότηση των καταστάσεων κλεισίματος, ανοίγματος και σφάλματος εξοπλισμού. πραγματοποίηση υπερφόρτωσης, βραχυκυκλώματος, υπότασης και άλλης προστασίας από σφάλματα. υποστήριξη τοπικής λειτουργίας και τηλεχειρισμού. Ο έμμεσος έλεγχος ισχυρού ρεύματος μέσω ασθενούς ρεύματος βελτιώνει σημαντικά την ασφάλεια λειτουργίας του εξοπλισμού και την ευκολία λειτουργίας και συντήρησης.

V. Βασικά πλεονεκτήματα και μειονεκτήματα του GGD

1. Κύρια πλεονεκτήματα

Πρώτον, υψηλή αξιοπιστία λειτουργίας και χαμηλό ποσοστό αποτυχίας. Ο εξοπλισμός δεν έχει ευάλωτες μηχανικές δομές όπως συρτάρια, ολισθητήρες και ελατήρια, αποφεύγοντας ουσιαστικά σφάλματα όπως μηχανική εμπλοκή, κακή επαφή και αστοχία εξαρτημάτων, προσαρμογή σε 24ωρη αδιάλειπτη λειτουργία και μείωση της πίεσης λειτουργίας και συντήρησης αργότερα.

Δεύτερον, συμπαγής δομή και ισχυρή ανοχή σφαλμάτων. Με την εγκατάσταση σταθερών εξαρτημάτων και την τακτοποιημένη και σταθερή διάταξη ζυγού, η δομή του ντουλαπιού δεν θα χαλαρώσει, τα εξαρτήματα δεν θα ξεπροβάλλουν και τα τόξα δεν θα εξαπλωθούν ευρέως σε περίπτωση σφαλμάτων βραχυκυκλώματος του συστήματος, εξασφαλίζοντας ισχυρό έλεγχο σφαλμάτων.

Τρίτον, υψηλή καθολικότητα και συμβατότητα. Ο εξοπλισμός έχει υψηλό βαθμό τυποποίησης, συμβατός με διάφορα κύρια ηλεκτρικά εξαρτήματα χαμηλής τάσης με ευρέως χρησιμοποιούμενα βιομηχανικά εξαρτήματα και χωρίς προσαρμοσμένα τεχνικά εμπόδια, επιτρέποντας ταχεία συντήρηση, ανακαίνιση και επέκταση χωρητικότητας.

Τέταρτον, υψηλή ευελιξία ανακαίνισης. Το ντουλάπι έχει ένα ευρύχωρο εσωτερικό χωρίς περιττές δομές, επιτρέποντας την προσθήκη νέων κυκλωμάτων διανομής ρεύματος, έξυπνων μονάδων παρακολούθησης και μονάδων αντιστάθμισης άεργου ισχύος σύμφωνα με τις μεταγενέστερες ανάγκες λειτουργίας και συντήρησης, προσαρμοσμένες στην αναβάθμιση και την ανακαίνιση παλαιών χώρων διανομής ρεύματος.

Πέμπτον, εξέχουσα απόδοση κόστους. Με την ώριμη τεχνολογία παραγωγής και το χαμηλό κόστος μαζικής παραγωγής, η τιμή του είναι πολύ χαμηλότερη από τους διακόπτες τύπου συρταριού με την ίδια ικανότητα διανομής ισχύος, κατάλληλοι για την υλοποίηση έργων διανομής ηλεκτρικής ενέργειας μεγάλης κλίμακας.

2. Κύρια μειονεκτήματα

Πρώτον, ανεπαρκής ευκολία λειτουργίας και συντήρησης και υποχρεωτική συντήρηση με απενεργοποίηση. Όλα τα εξαρτήματα εγκαθίστανται σταθερά χωρίς ανεξάρτητες συρόμενες μονάδες συντήρησης, απαιτώντας απενεργοποίηση του άνω τροφοδοτικού για συντήρηση σφάλματος μονού κυκλώματος και αντικατάσταση εξοπλισμού, χωρίς να είναι δυνατή η πραγματοποίηση συντήρησης σε απευθείας σύνδεση.

Δεύτερον, χαμηλός βαθμός διαμορφώσεως και κακή εναλλαξιμότητα μονάδων. Δεν υπάρχει ενιαίο αρθρωτό πρότυπο και η εσωτερική διάταξη και οι διαστάσεις εγκατάστασης των ντουλαπιών από διαφορετικούς κατασκευαστές είναι διαφορετικές, αποτυγχάνοντας να πραγματοποιηθεί η άμεση εναλλαγή μονάδων κυκλώματος όπως τα συρτάρια.

Τρίτον, περιορισμένη προσαρμογή σε σενάρια υψηλού επιπέδου. Περιορίζεται από τη λειτουργία συντήρησης με απενεργοποίηση, δεν μπορεί να ανταποκριθεί στις απαιτήσεις παροχής ρεύματος υψηλών προδιαγραφών, όπως συχνή συντήρηση, μηδενική διακοπή ρεύματος και τροφοδοσία φορτίου ακριβείας.

VI. Διαφορές και λογική επιλογής τύπων ντουλαπιών GGD, GCK και MNS

Οι GGD, GCK και MNS είναι τρεις κύριοι τύποι ντουλαπιών στη βιομηχανία διανομής ηλεκτρικής ενέργειας χαμηλής τάσης της Κίνας. Οι βασικές τους διαφορές έγκεινται στη δομική μορφή, τον τρόπο λειτουργίας και συντήρησης, το επίπεδο αξιοπιστίας και την προσαρμοστικότητα του σεναρίου και όχι την εμφάνιση.

GGD: Πλήρως σταθερή δομή χωρίς κινητές μονάδες συρταριών, με σταθερή δομή, ισχυρή αντίσταση βραχυκυκλώματος, χαμηλό κόστος και εξαιρετική απόδοση σε μεγάλο ρεύμα. Το μειονέκτημά του είναι ότι απαιτείται συντήρηση με απενεργοποίηση, κατάλληλη για κύρια ερμάρια συστήματος, κύρια διανομή ισχύος και συμβατική σταθερή κατανομή ισχύος φορτίου.

GCK: Δομή ημι-συρταρωτού με ανεξάρτητα συρόμενα και αντικαθιστώμενα εξερχόμενα κυκλώματα, που επιτρέπει τη συνεχή συντήρηση μονού κυκλωμάτων. Εξισορροπεί τη σταθερότητα και την ευκολία λειτουργίας, κυρίως προσαρμοσμένη στα φορτία ισχύος του συνεργείου και στις συνθήκες εργασίας που απαιτούν συχνή συντήρηση.

MNS: Πλήρως αρθρωτό συρτάρι υψηλής τεχνολογίας με ισχυρή εναλλαξιμότητα μονάδων, υψηλή ευφυΐα, υψηλό επίπεδο προστασίας και υψηλή απόδοση λειτουργίας και συντήρησης, αλλά υψηλό κόστος, που εφαρμόζεται σε κέντρα δεδομένων, παραγωγή ακριβείας, εμπόριο υψηλής τεχνολογίας και αδιάλειπτα σημαντικά σενάρια φόρτωσης.

Φόρμουλα Επιλογής Βιομηχανίας: Επιλέξτε GGD για συμβατική διανομή ισχύος σε σταθερή κατάσταση, κύρια κυκλώματα μεγάλου ρεύματος και έργα που ελέγχονται από τον προϋπολογισμό. επιλέξτε GCK για τροφοδοσία συνεργείου και συχνές συνθήκες εργασίας συντήρησης. επιλέξτε MNS για σενάρια υψηλών προδιαγραφών, μηδενικές απαιτήσεις διακοπής ρεύματος και φορτία ακριβείας.

VII. Εφαρμόσιμα και Μη Εφαρμοσμένα Σενάρια

1. Προτιμώμενα εφαρμοστέα σενάρια

Κύριοι χώροι διανομής ρεύματος διαφόρων εργοστασίων, θάλαμοι διανομής ρεύματος κτιρίων και οικιστικών κοινοτήτων, συστήματα συνδεδεμένα στο δίκτυο χαμηλής τάσης φωτοβολταϊκών σταθμών, προσωρινά ερμάρια διανομής ηλεκτρικής ενέργειας για εργοτάξια, κύρια διανομή ηλεκτρικής ενέργειας εργοστασίων, δημοτική συμβατική διανομή ρεύματος, κεντρική διανομή ρεύματος αντλιών νερού και αιθουσών ανεμιστήρων.

2. Μη Συνιστώμενα Σενάρια

Διανομή βασικής ισχύος κέντρων δεδομένων, διανομή ισχύος έκτακτης ανάγκης χειρουργείων νοσοκομείων, διανομή ισχύος εργαστηρίων οργάνων ακριβείας, διανομή ηλεκτρικής ενέργειας βασικής γραμμής παραγωγής βιομηχανικού αυτοματισμού, φορτία κλειδιών που απαιτούν συχνή εκκίνηση και συντήρηση σε πραγματικό χρόνο και έξυπνοι σταθμοί ηλεκτροπαραγωγής υψηλού επιπέδου χωρίς επιτήρηση.

VIII. Εγκατάσταση, Λειτουργία, Συντήρηση και Ανάλυση Κοινών Βλαβών

1. Βασικά σημεία εγκατάστασης

Το ντουλάπι υιοθετεί επιδαπέδια επιτοίχια σταθερή εγκατάσταση. Πολλαπλά ντουλάπια πρέπει να ισοπεδώνονται με ακρίβεια και να συναρμολογούνται στενά κατά τη διευθέτηση για να εξασφαλίζεται επίπεδη άρθρωση πισινών ράβδου, ομοιόμορφη τάση του ντουλαπιού και ομαλό άνοιγμα και κλείσιμο της πόρτας. Η καλωδίωση του καλωδίου ακολουθεί αυστηρά την αρχή της ζώνης ισχυρού και αδύναμου ρεύματος για την αποφυγή ηλεκτρομαγνητικών παρεμβολών, τη διασφάλιση σταθερών σημάτων δευτερεύοντος οργάνου και προστασίας και την επίτευξη καθαρής και σταθερής συνολικής καλωδίωσης.

2. Βασικές Απαιτήσεις Ασφάλειας Γείωσης

Η αξιόπιστη γείωση πλήρους εύρους είναι η βασική εγγύηση για την ασφαλή λειτουργία της GGD. Όλα τα μεταλλικά εξαρτήματα όπως πλαίσια ντουλαπιών, κινητές πόρτες, πλαϊνές πλάκες, δοκοί στερέωσης και δίσκοι καλωδίων πρέπει να συνδέονται στο σύστημα γείωσης. Οι κινητές πόρτες συνδέονται με ειδικά εύκαμπτα καλώδια γείωσης για να αποφευχθεί η αστοχία γείωσης που προκαλείται από οξείδωση και διάβρωση των μεντεσέδων, αποτρέποντας πλήρως τους κινδύνους διαρροής ηλεκτρικής ενέργειας, στατικού ηλεκτρισμού, ηλεκτροπληξίας και βλάβης του εξοπλισμού.

3. Καθημερινές Προδιαγραφές Λειτουργίας και Συντήρησης

Η τακτική καθημερινή επιθεώρηση δεν απαιτεί άνοιγμα του ντουλαπιού. Οι συνθήκες λειτουργίας του εξοπλισμού μπορούν να κριθούν μέσω των οργάνων που τοποθετούνται στην πόρτα και των ενδεικτικών λυχνιών. Η συντήρηση του εσωτερικού θαλάμου πρέπει να εφαρμόζει αυστηρά τέσσερις διαδικασίες ασφαλείας: απενεργοποίηση, επαλήθευση απενεργοποίησης, ανάρτηση προειδοποιητικών πινακίδων και σύνδεση γείωσης. Απαγορεύεται αυστηρά το άνοιγμα του ντουλαπιού. Η τακτική συντήρηση επικεντρώνεται στην απομάκρυνση της σκόνης του ντουλαπιού, στη στερέωση του ζυγού και των ακροδεκτών, στην επιθεώρηση δευτερεύοντος κυκλώματος και στον έλεγχο κατάστασης γείωσης για την εκ των προτέρων εξάλειψη πιθανών κρυφών κινδύνων.

4. Ανάλυση κοινών βλαβών και αιτιών

Μη φυσιολογική υπερθέρμανση του ντουλαπιού: Το πιο συχνό σφάλμα εξοπλισμού, που προκαλείται κυρίως από χαλαρούς ακροδέκτες καλωδίωσης, χαλαρά μπουλόνια ράβδου και ανεπαρκή πτύχωση του καλωδίου, που οδηγεί σε υπερβολική αντίσταση επαφής και παραγωγή θερμότητας. Ανήκει σε προβλήματα διαδικασίας κατασκευής και λειτουργίας παρά σε ελαττώματα ποιότητας του ντουλαπιού.

Συχνή ενεργοποίηση διακλάδωσης: Προκαλείται κυρίως από υπερφόρτωση πίσω φορτίων, διαρροή ηλεκτρικής γραμμής και σφάλματα τερματικού εξοπλισμού, ανεξάρτητα από το ίδιο το ερμάριο. Τα σφάλματα μπορούν να εντοπιστούν και να εξαλειφθούν ελέγχοντας τα αντίστοιχα φορτία διακλάδωσης.

Μη φυσιολογικά δεδομένα οργάνων: Προκαλούνται κυρίως από χαλαρή καλωδίωση δευτερεύοντος κυκλώματος, σφάλματα μετασχηματιστή ή ηλεκτρομαγνητικές παρεμβολές σήματος ασθενούς ρεύματος. Η αντιμετώπιση προβλημάτων μπορεί να ολοκληρωθεί γρήγορα ελέγχοντας πρώτα το δευτερεύον κύκλωμα ελέγχου.

IX. Περίληψη κατάστασης ανάπτυξης και εφαρμογής

Ως τυποποιημένος και ώριμος εξοπλισμός διανομής ισχύος χαμηλής τάσης που επαληθεύεται από δεκαετίες μηχανικής πρακτικής, ο σταθερός διακόπτης χαμηλής τάσης GGD είναι μια απαραίτητη βασική συσκευή στο σύστημα μεταφοράς και διανομής ισχύος χαμηλής τάσης της Κίνας. Σε σύγκριση με τα αρθρωτά συρτάρια υψηλών προδιαγραφών, το GGD δεν διαθέτει πλεονεκτήματα υψηλής ευφυΐας, γρήγορης επανάληψης και χωρίς συντήρηση, αλλά ανταποκρίνεται με ακρίβεια στις απαιτήσεις των περισσότερων συμβατικών συνθηκών εργασίας διανομής ισχύος στην Κίνα. Με τα βασικά πλεονεκτήματα της σταθερής δομής, της υψηλής ασφάλειας και αξιοπιστίας, της ισχυρής καθολικότητας και της απόδοσης υψηλού κόστους, κατέχει εδώ και καιρό την κύρια αγορά διανομής ηλεκτρικής ενέργειας σε αστικές, βιομηχανικές, δημοτικές και νέες πηγές ενέργειας. Με τη συνεχή τυποποίηση και αναβάθμιση της ηλεκτρομηχανικής, η τεχνολογία ντουλαπιών και η διαμόρφωση ασφαλείας GGD βελτιστοποιούνται και επαναλαμβάνονται συνεχώς, ενισχύοντας περαιτέρω τη θέση της στη διανομή ισχύος χαμηλής τάσης και παρέχοντας μια σταθερή εγγύηση για την ασφαλή, σταθερή και μακροπρόθεσμη λειτουργία διαφόρων συστημάτων ισχύος.

X. Συχνές Ερωτήσεις (Συνοπτικές Ερωτήσεις & Απαντήσεις)

Ε1: Ποιος είναι ο βασικός ορισμός και τα χαρακτηριστικά του εξοπλισμού διανομής GGD;Α: Το GGD είναι ένας τυπικός εσωτερικός σταθερός πλήρης διακόπτης χαμηλής τάσης. Υιοθετεί μια πλήρως κλειστή επιδαπέδια δομή με σταθερά εξαρτήματα, που χαρακτηρίζεται από υψηλή σταθερότητα, ισχυρή αντίσταση βραχυκυκλώματος, χαμηλό ποσοστό αστοχίας και υψηλή απόδοση κόστους για συμβατική διανομή ρεύματος χαμηλής τάσης, μέτρηση και προστασία.

Ε2: Ποιες είναι οι βασικές διαφορές μεταξύ GGD, GCK και MNS;Α: Το GGD είναι πλήρως σταθερό, σταθερό και οικονομικά αποδοτικό, αλλά απαιτεί συντήρηση με απενεργοποίηση. Το GCK είναι ημι-τραβήσιμο και το MNS είναι πλήρως αρθρωτό, υποστηρίζοντας και τα δύο συντήρηση σε απευθείας σύνδεση με υψηλότερο κόστος και αποτελεσματικότητα.

Ε3: Ποια σενάρια προτιμούν το GGD και ποια δεν προτείνονται;Α: Το GGD είναι κατάλληλο για εργοστάσια, κτίρια, δημοτικές και φωτοβολταϊκές σταθερή διανομή ισχύος. Δεν ισχύει για κέντρα δεδομένων, παροχή ρεύματος έκτακτης ανάγκης νοσοκομείων, εργαστήρια ακριβείας και σενάρια αδιάλειπτης τροφοδοσίας που απαιτούν συχνή συντήρηση.

Ε4: Γιατί η εσωτερική συντήρηση του GGD πρέπει να πραγματοποιείται με απενεργοποίηση;Α: Όλα τα εξαρτήματα τοποθετούνται σταθερά χωρίς μεμονωμένες συρόμενες μονάδες. Το ενεργό άνοιγμα του ντουλαπιού μπορεί να προκαλέσει βραχυκύκλωμα τόξου και ηλεκτροπληξία, επομένως η συντήρηση με απενεργοποίηση είναι υποχρεωτική.

Ε5: Ποιο είναι το πιο κοινό σφάλμα της GGD και των μεθόδων πρόληψης;Α: Το πιο συνηθισμένο σφάλμα είναι η υπερθέρμανση που προκαλείται από χαλαρούς ακροδέκτες και κακή επαφή. Η τακτική στερέωση, ο καθαρισμός από τη σκόνη και η επιθεώρηση γείωσης μπορούν να αποτρέψουν αποτελεσματικά τέτοιες βλάβες.

Ε6: Ποιοι τύποι ντουλαπιών αποτελούν ένα πλήρες σύστημα διανομής ισχύος GGD;Α: Ένα πλήρες σύστημα περιλαμβάνει εισερχόμενη, εξερχόμενη, αντιστάθμιση άεργου ισχύος, δεσίματα και δοσομετρικά ερμάρια για την πραγματοποίηση της πλήρους κατανομής ισχύος, της προστασίας και των λειτουργιών μέτρησης.

Ε7: Ποια είναι η βασική λειτουργία του σχεδιασμού διαχωρισμού τεσσάρων ζωνών του ντουλαπιού;Α: Απομονώνει λειτουργικές περιοχές και διαφορετικά ρεύματα, περιορίζει τη διάδοση του τόξου, αποτρέπει την τυχαία επαφή και την επέκταση σφάλματος και βελτιώνει τη συνολική λειτουργική ασφάλεια και σταθερότητα.
