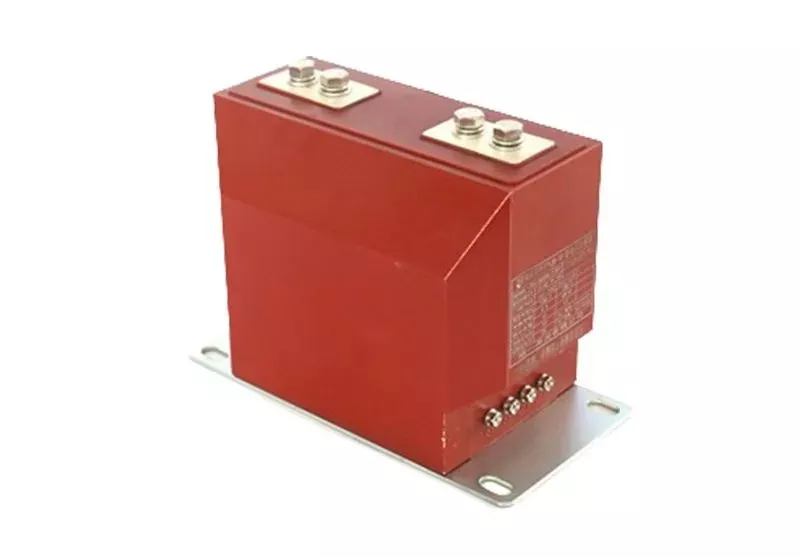

LZZBJ Ενισχυμένος μετασχηματιστής ρεύματος τύπου στύλου από εποξειδική ρητίνη

Η Ceho παρέχει υψηλής ποιότητας μετασχηματιστές ρεύματος τύπου στύλου με ενισχυμένη εποξειδική ρητίνη LZZBJ. Ανθεκτικό στις ρωγμές και αντοχή στις κρούσεις, κατάλληλο για ντουλάπια με υψηλή μηχανική καταπόνηση. Πλήρως σφραγισμένος πυλώνας: Το P1/P2 είναι ράβδοι χαλκού/αλουμινίου M10-M16 ή ράβδοι διπλής οπής, με βάση 4 × Φ 14 mm, και μπορεί να εγκατασταθεί σε οποιαδήποτε κατεύθυνση. διαπερατότητα και καλή γραμμικότητα σφάλματος. Δευτερεύων ακροδέκτης: 6-12 πυρήνες μέσα στο προστατευτικό κάλυμμα, μπορεί να επεκταθεί με διπλές περιελίξεις (0,2S/0,5/5P10/10P10) ή τρεις περιελίξεις (μέτρηση + προστασία + υπολειπόμενο); Χαμηλή θερμοκρασία: -25 ℃ έως +40 ℃, υψόμετρο: ≤ 2,0000 m, χωρίς πλάκα, 9000 m (χωρίς πλάκα 2,0000 m) συμπύκνωση? Επιβραδυντικό φλόγας V-0, CTI ≥ 600, συμβατό με RoHS; Βάρος: 25-35 kg για κατηγορία 10 kV. Κατηγορία 24 kV 32-45 kg 40,5 kV κατηγορία ≤ 81 kg.

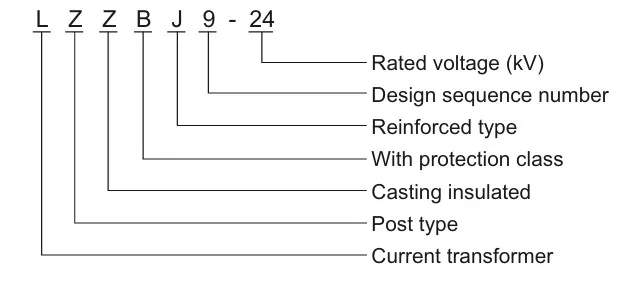

Μοντέλο

Παράμετροι προϊόντος

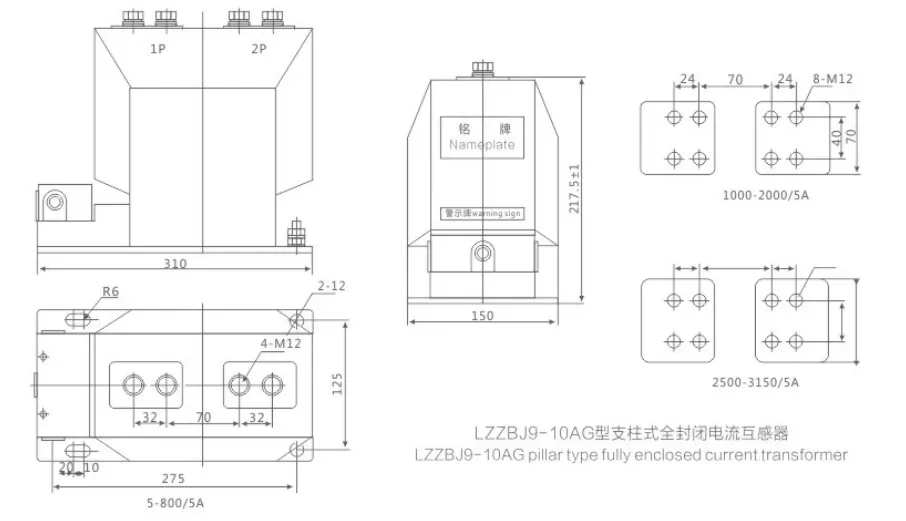

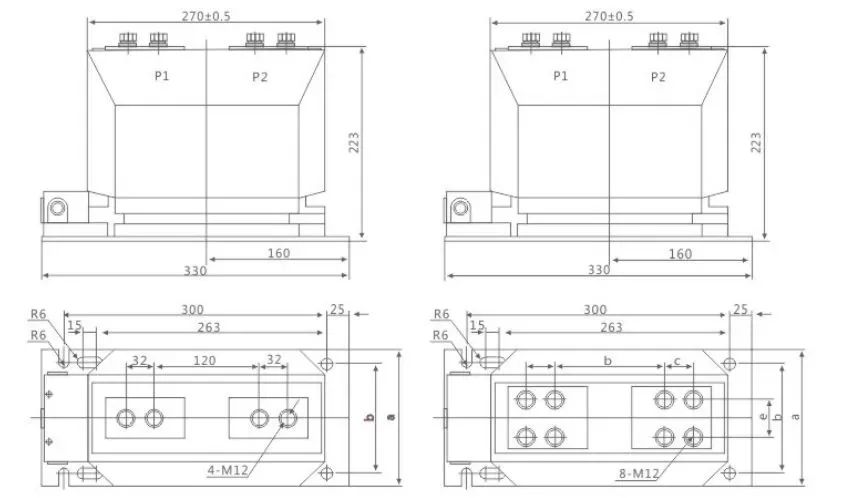

Σχέδιο

Έλεγχος γρήγορης επιλογής

1. Ονομαστική τάση → Επιλέξτε 7,2kV / 12kV / 24kV / 40,5kV

2. Ονομαστικό πρωτεύον ρεύμα → Σύμφωνα με τις προδιαγραφές φορτίου ή ζυγού (100A, 300A, 600A, 1.250A)

3. Ακρίβεια και φορτίο → Μέτρηση 0,2S/0,5 (10-20 VA); Προστασία 5P10/10P15 (15-30 VA)

4. Θερμικό ρεύμα μικρής διάρκειας → Αντιστοιχίστε το ρεύμα βραχυκυκλώματος του συστήματος (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Μέθοδος εγκατάστασης → Πυλώνα σε όρθια θέση/πλάγια τοποθέτηση/ανάποδη εγκατάσταση. Η βάση στερεώνεται με μπουλόνια διαστολής 4-M12

6. Ειδικές Απαιτήσεις: Μεγάλο υψόμετρο 3.000m, χαμηλή θερμοκρασία -40 ℃, αντιρρυπαντικό Grade III, διπλός λόγος μετασχηματισμού, τύπος βρύσης, με κάλυμμα θωράκισης
