Σενάρια Ταξινόμησης και Βιομηχανικής Εφαρμογής Μετασχηματιστών

Σενάρια Ταξινόμησης και Βιομηχανικής Εφαρμογής Μετασχηματιστών

Οι μετασχηματιστές είναι στατικές ηλεκτρομαγνητικές συσκευές που μετατρέπουν εναλλασσόμενη τάση και ρεύμα μέσω ηλεκτρομαγνητικής επαγωγής, επιτρέποντας ασφαλή, αποτελεσματική και ευέλικτη μετάδοση, διανομή και χρήση ισχύος. Αποτελούν βασικό εξοπλισμό στα συστήματα ισχύος και στη βιομηχανική παραγωγή, που υποστηρίζουν την παροχή ενέργειας, την προστασία του εξοπλισμού και τη σταθερότητα της διαδικασίας. Αυτό το άρθρο ταξινομεί συστηματικά τους μετασχηματιστές κατά λειτουργία, μέθοδο ψύξης, αριθμό φάσης και εφαρμογή και επεξεργάζεται τα τυπικά βιομηχανικά σενάρια για να διευκρινίσει την αξία τους στη σύγχρονη βιομηχανία.

Ταξινόμηση Μετασχηματιστών

1. Ταξινόμηση ανά Λειτουργία και Εφαρμογή

· Μετασχηματιστές ισχύος:Χωρίζεται σε μετασχηματιστές step-up, step-down και διανομής. Οι μετασχηματιστές ανόδου ενισχύουν την τάση σε σταθμούς ηλεκτροπαραγωγής για μετάδοση σε μεγάλες αποστάσεις για μείωση των απωλειών γραμμής. Οι μετασχηματιστές βαθμιαίας τάσης μειώνουν την ισχύ του δικτύου υψηλής τάσης σε μέση τάση για βιομηχανικά και αστικά δίκτυα. Οι μετασχηματιστές διανομής μειώνονται περαιτέρω στα 0,4 kV για τους τελικούς χρήστες, που χρησιμοποιούνται ευρέως σε εργοστάσια, κοινότητες και εμπορικά κτίρια.

· Ειδικοί μετασχηματιστές:Προσαρμοσμένο για σκληρές ή ειδικές συνθήκες εργασίας, όπως μετασχηματιστές ηλεκτρικού κλιβάνου για χαλυβουργία, ανορθωτές μετασχηματιστές για ηλεκτρόλυση και ηλεκτρολυτική επιμετάλλωση, μετασχηματιστές συγκόλλησης για συγκόλληση τόξου, μετασχηματιστές έλξης για σιδηροδρομική μεταφορά, μετασχηματιστές απομόνωσης για ηλεκτρική ασφάλεια και μετασχηματιστές οργάνων για μέτρηση και προστασία.

· Μετασχηματιστές ελέγχου:Παρέχετε σταθερή ισχύ χαμηλής τάσης για κυκλώματα ελέγχου, ρελέ και επαφές, διασφαλίζοντας αξιόπιστη λειτουργία των συστημάτων αυτοματισμού.

2. Ταξινόμηση με μέθοδο ψύξης

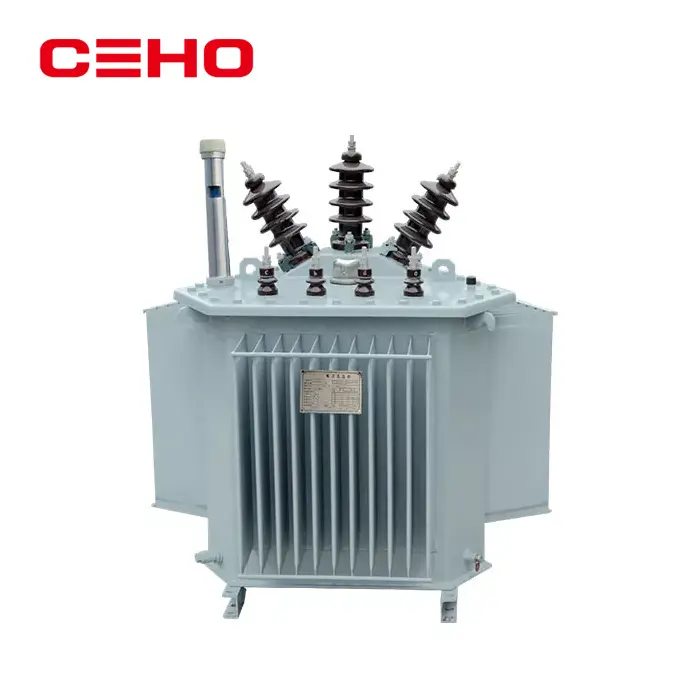

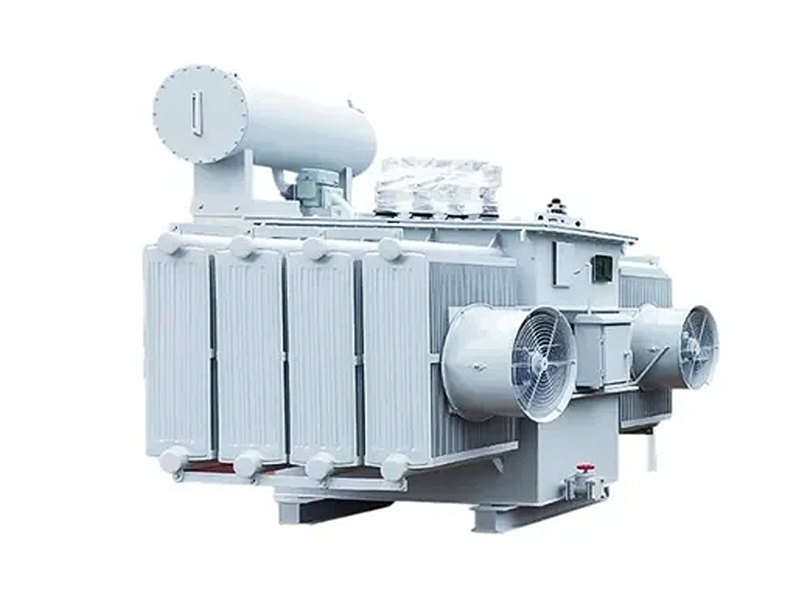

· Μετασχηματιστές βυθισμένοι στο λάδι:Μόνωση και ψύξη με ορυκτέλαιο, με υψηλή χωρητικότητα, χαμηλό κόστος και ισχυρή ικανότητα υπερφόρτωσης. Κατάλληλο για υπαίθριους υποσταθμούς, μεγάλες βιομηχανικές εγκαταστάσεις και ηλεκτρικά δίκτυα. Η ψύξη με αναγκαστική κυκλοφορία λαδιού υποστηρίζει μονάδες εξαιρετικά υψηλής τάσης και μεγάλης χωρητικότητας.

· Μετασχηματιστές ξηρού τύπου:Υιοθετήστε χυτή ρητίνη ή μόνωση αέρα, με αντοχή στη φωτιά, προστασία από εκρήξεις και χαμηλή συντήρηση. Ιδανικό για εσωτερικούς χώρους, υψηλής ασφάλειας, όπως κέντρα δεδομένων, νοσοκομεία, μετρό, πολυκατοικίες και υπόγειους υποσταθμούς.

· Μετασχηματιστές εξάτμισης ψύξης:Χρησιμοποιήστε μέσα με βάση το φθόριο για απαγωγή θερμότητας υψηλής απόδοσης, κατάλληλα για σενάρια υψηλής πυκνότητας ισχύος και περιορισμένου χώρου.

3. Ταξινόμηση κατά αριθμό φάσης

· Μονοφασικοί μετασχηματιστές:Για μονοφασικά συστήματα ισχύος, φορτία μικρής χωρητικότητας, ηλεκτρική ενέργεια κατοικιών και ηλεκτρονικό εξοπλισμό.

· Τριφασικοί μετασχηματιστές:Πυρήνας τριφασικών δικτύων ισχύος, με υψηλή απόδοση, συμπαγή δομή και χαμηλές απώλειες. Κυρίαρχος στη μετάδοση ρεύματος, στη βιομηχανική παροχή ρεύματος και στα μεγάλα εργοστάσια.

4. Ταξινόμηση κατά Βασικό Υλικό

· Μετασχηματιστές πυρήνων από χάλυβα πυριτίου:Παραδοσιακός τύπος με ώριμη τεχνολογία και χαμηλό κόστος, ευρέως χρησιμοποιούμενος σε γενικά σενάρια ισχύος και διανομής.

· Μετασχηματιστές από άμορφο κράμα:Εξαιρετικά χαμηλές απώλειες χωρίς φορτίο, εξοικονόμηση ενέργειας, κατάλληλο για μακροχρόνια δίκτυα διανομής, βιομηχανικά πάρκα και πράσινα κτίρια.

Τυπικά σενάρια βιομηχανικής εφαρμογής

1. Βιομηχανία Ηλεκτρικής Ενέργειας

Οι μετασχηματιστές ισχύος είναι η ραχοκοκαλιά της παραγωγής, της μετάδοσης και της διανομής. Οι μετασχηματιστές ανόδου σε θερμικές, υδροηλεκτρικές, πυρηνικές, αιολικές και φωτοβολταϊκές εγκαταστάσεις αυξάνουν την τάση στα 110kV–1000kV για μετάδοση σε μεγάλες αποστάσεις. Οι μετασχηματιστές υποβάθμισης και διανομής τροφοδοτούν βιομηχανικούς και οικιακούς χρήστες. Οι μετασχηματιστές οργάνων επιτρέπουν την ακριβή προστασία μέτρησης και ρελέ, διασφαλίζοντας την ασφάλεια του δικτύου.

2. Μεταλλουργική και Βιομηχανία Υλικών

Οι μετασχηματιστές ηλεκτρικών κλιβάνων αντέχουν βαριά κρουστικά φορτία και συχνά βραχυκυκλώματα στη χαλυβουργία και την τήξη. Οι μετασχηματιστές ανορθωτών παρέχουν συνεχές ρεύμα υψηλού ρεύματος για ηλεκτρολυτικό αλουμίνιο, χαλκό και ψευδάργυρο, υποστηρίζοντας την αποδοτική παραγωγή. Οι μετασχηματιστές απομόνωσης και ανορθωτή μειώνουν τις αρμονικές και σταθεροποιούν τις διεργασίες.

3. Μεταποίηση και Μηχανική Επεξεργασία

Οι μετασχηματιστές διανομής παρέχουν ισχύ 0,4 kV για κινητήρες, αντλίες και εργαλειομηχανές. Οι μετασχηματιστές συγκόλλησης εξασφαλίζουν σταθερό τόξο για τον εξοπλισμό συγκόλλησης. Μετασχηματιστές ελέγχου τροφοδοτούν PLC και αισθητήρες, υποστηρίζοντας αυτοματοποιημένες γραμμές συναρμολόγησης. Οι μετασχηματιστές απομόνωσης προστατεύουν τον εξοπλισμό ακριβείας από παρεμβολές και διαρροές.

4. Νέα Ενέργεια και Μεταφορές

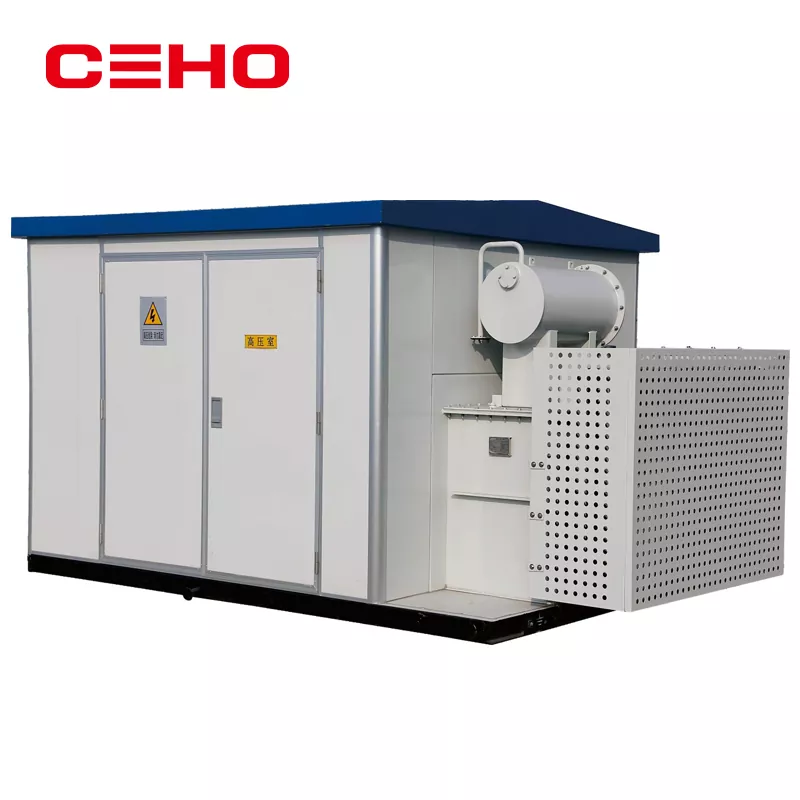

Τα αιολικά και ηλιακά πάρκα χρησιμοποιούν μετασχηματιστές για την ενσωμάτωση της ενέργειας στα δίκτυα. Η σιδηροδρομική μεταφορά υιοθετεί μετασχηματιστές έλξης για τροφοδοσία αλυσοειδούς ρεύματος και κίνηση οχήματος. Οι σταθμοί φόρτισης EV βασίζονται σε μετασχηματιστές ανορθωτή και απομόνωσης για ασφαλή, αποτελεσματική φόρτιση.

5. Κέντρα δεδομένων και πολυώροφα κτίρια

Οι μετασχηματιστές ξηρού τύπου προτιμώνται για πυρασφάλεια και χαμηλό θόρυβο, εξασφαλίζοντας αδιάλειπτη ισχύ για φορτία πληροφορικής. Οι μονάδες χυτής ρητίνης προσφέρουν υψηλή αξιοπιστία και εύκολη συντήρηση, ανταποκρινόμενες στις απαιτήσεις λειτουργίας 24/7.

6. Μεταλλεία και Σκληρά Περιβάλλοντα

Οι μετασχηματιστές ειδικά για τις νάρκες διαθέτουν αντιεκρηκτικά, ανθεκτικά στην υγρασία και στεγανά στη σκόνη σχέδια, που προσαρμόζονται σε υπόγειες συνθήκες και συνθήκες βαρέως φορτίου. Τροφοδοτούν τον εξαερισμό, τη μεταφορά και τον εξοπλισμό εξόρυξης με ασφάλεια. Συμπέρασμα Οι μετασχηματιστές ταξινομούνται κατά λειτουργία, ψύξη, φάση και πυρήνα για να ανταποκρίνονται στις διαφορετικές βιομηχανικές ανάγκες. Οι τύποι που βυθίζονται στο λάδι υπερέχουν σε σενάρια εξωτερικού χώρου μεγάλης χωρητικότητας. Τα ξηρού τύπου κυριαρχούν σε εσωτερικούς χώρους υψηλής ασφάλειας. ειδικοί τύποι εξυπηρετούν τη μεταλλουργία, τη νέα ενέργεια και τη διαμετακόμιση. Με το έξυπνο δίκτυο και τη βιομηχανική αναβάθμιση, οι μετασχηματιστές εξελίσσονται προς υψηλή απόδοση, εξοικονόμηση ενέργειας, ευφυΐα και προστασία του περιβάλλοντος, υποστηρίζοντας σταθερό ενεργειακό εφοδιασμό και βιώσιμη βιομηχανική ανάπτυξη.
