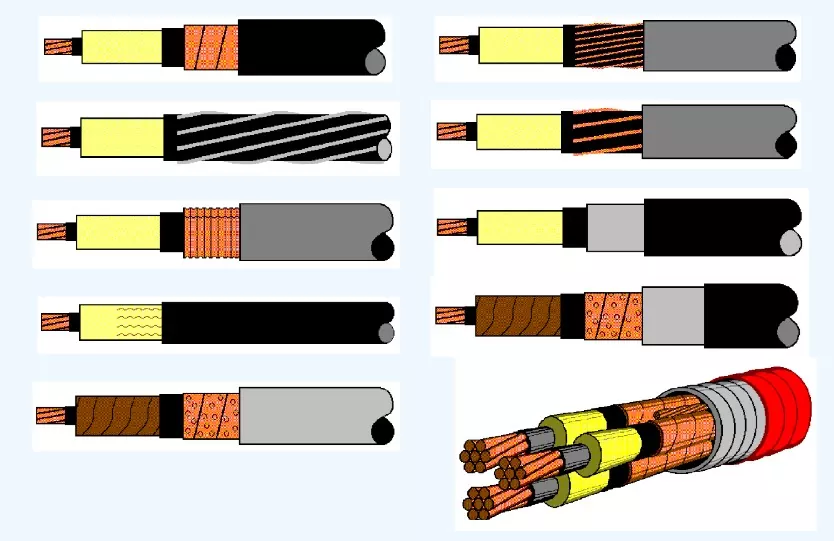

Καλώδιο τροφοδοσίας μέσης τάσης

Η Cceho είναι κορυφαίος κατασκευαστής και προμηθευτής καλωδίων τροφοδοσίας μέσης τάσης – προσφέροντας υπηρεσίες OEM/ODM με ανταγωνιστικές εργοστασιακές τιμές! Το ονομαστικό καλώδιο 5kV-35kV χρησιμοποιείται για κυκλώματα διανομής σε βιομηχανικές και εμπορικές εγκαταστάσεις. Το καλώδιο τροφοδοσίας μέσης τάσης είναι κατάλληλο για χρήση σε υγρές ή ξηρές τοποθεσίες, εγκατεστημένο σε αυτοκινητόδρομους, αγωγούς και υπαίθρια, εναέρια ή απευθείας θαμμένο όπως επιτρέπεται από τη NEC. Η θερμοκρασία να μην υπερβαίνει τους 105°C (MV105).

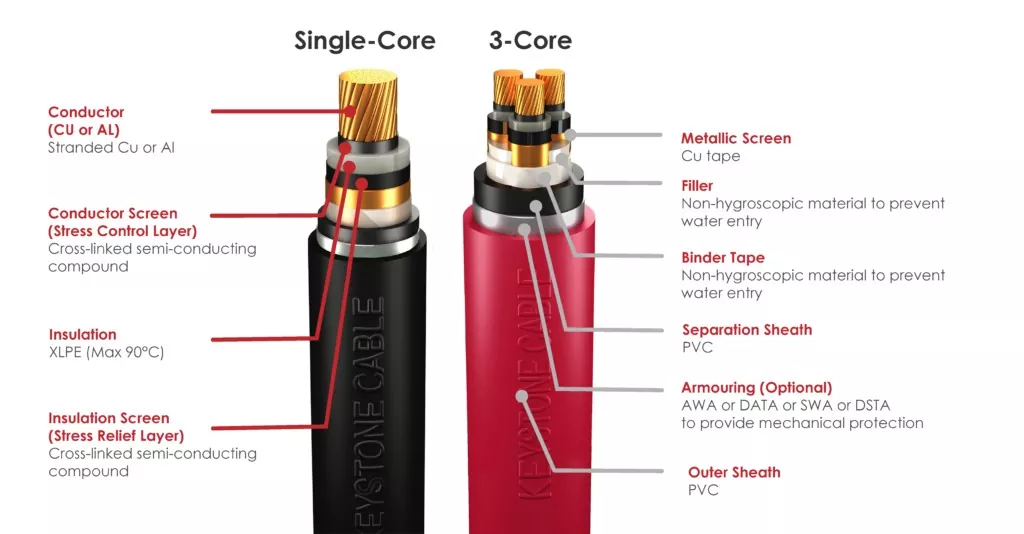

Κατασκευή Καλωδίου MV

Αγωγός

Υπάρχουν 2 τύποι αγωγών που χρησιμοποιούμε για την κατασκευή των καλωδίων MV μας: Χαλκός και Αλουμίνιο.

· Χαλκός: Κατασκευάζεται από ηλεκτρολυτικό χαλκό με καθαρότητα άνω του 99,95%.

· Αλουμίνιο: Προέρχεται από πλινθώματα αλουμινίου με ελάχιστη καθαρότητα 99,70%.

Οθόνη αγωγού

Το σήτα αγωγού μας είναι μια εξωθημένη ημιαγώγιμη ένωση με σταυροδεσμούς που καλύπτει τον μεταλλικό αγωγό. Αυτή η στρώση λειτουργεί ως σημείο πίεσης στη μόνωση, αποδυναμώνοντας ενδεχομένως τη μακροπρόθεσμη αντοχή της.

Οθόνη μόνωσης

Το πλέγμα μόνωσης είναι μια ημιαγώγιμη ένωση με σταυροδεσμούς που εξωθείται πάνω από τη μόνωση. Παρέχει μια λεία επιφάνεια, που χρησιμεύει ως μεταβατικό υλικό μεταξύ της μόνωσης όπου υπάρχει ηλεκτρικό πεδίο και της αγώγιμης μεταλλικής οθόνης, όπου το ηλεκτρικό πεδίο είναι μηδέν. Έτσι, αυτό μειώνει την πίεση στο στρώμα μόνωσης.

Μεταλλική Οθόνη

Το μεταλλικό πλέγμα τυπικά αποτελείται από ένα στρώμα ελικοειδούς χάλκινης ταινίας με επικάλυψη, πάνω από το μονωτικό πλέγμα. Η μεταλλική οθόνη σε ένα καλώδιο 3 πυρήνων διασφαλίζει ότι το ηλεκτρικό πεδίο παραμένει περιορισμένο στον πυρήνα του καλωδίου.

Συναρμολόγηση καλωδίου (προαιρετικό)

Για καλώδια 3 πυρήνων, τα taoes αναγνώρισης (Καφέ, Μαύρο, Γκρι) τοποθετούνται κάτω από τη μεταλλική οθόνη πριν τοποθετηθούν οι πυρήνες.

Ένα μη υγροσκοπικό πληρωτικό πολυπροπυλενίου εφαρμόζεται μεταξύ των τοποθετημένων πυρήνων για να παρέχει ένα κυκλικό σχήμα για το συνολικό καλώδιο. Ταινίες πολυπροπυλενίου ή ταινίες PETP (πολυεστέρας) χρησιμοποιούνται ως ταινία φραγμού πάνω από τους τοποθετημένους πυρήνες.

Θήκη διαχωρισμού (προαιρετικό)

Όλα τα θωρακισμένα καλώδια περιλαμβάνουν μια εξωθημένη στρώση διαχωρισμού από μαύρο PVC , MDPE ή LSZH  , που εφαρμόζεται πάνω από τον πυρήνα ή τους τοποθετημένους πυρήνες για την πρόληψη της διάβρωσης με το διαχωρισμό διαφορετικών μετάλλων και την αποφυγή γαλβανικών επιπτώσεων.

Armor (Προαιρετικό)

Στα θωρακισμένα καλώδια, η θωράκιση εφαρμόζεται πάνω από μια θήκη διαχωρισμού για πρόσθετη μηχανική προστασία. Τα μονοπύρηνα καλώδια χρησιμοποιούν σύρματα αλουμινίου (AWA), θωράκιση ταινίας διπλού αλουμινίου (DATA), ενώ τα καλώδια πολλαπλών πυρήνων χρησιμοποιούν θωράκιση από γαλβανισμένο χαλύβδινο σύρμα (SWA) ή θωράκιση ταινίας διπλού γαλβανισμένου χάλυβα (DSTA).

Εξωτερική θήκη

Όλα τα καλώδια τροφοδοσίας μέσης τάσης έχουν ένα εξωθημένο στρώμα από PVC , MDPE , ή LSZH  εξωτερικό περίβλημα πάνω από τον πυρήνα, τον παρατεταμένο πυρήνα ή τη θωράκιση. Αυτό το εξωτερικό περίβλημα, συνήθως μαύρο, προστατεύει τα καλώδια από το ηλιακό φως και τους τερμίτες. Ένα άλλο χρώμα μπορεί επίσης να παρέχεται κατόπιν συμφωνίας μεταξύ του κατασκευαστή και του αγοραστή.
